倾斜式糖果袋自动给料包装设备结构

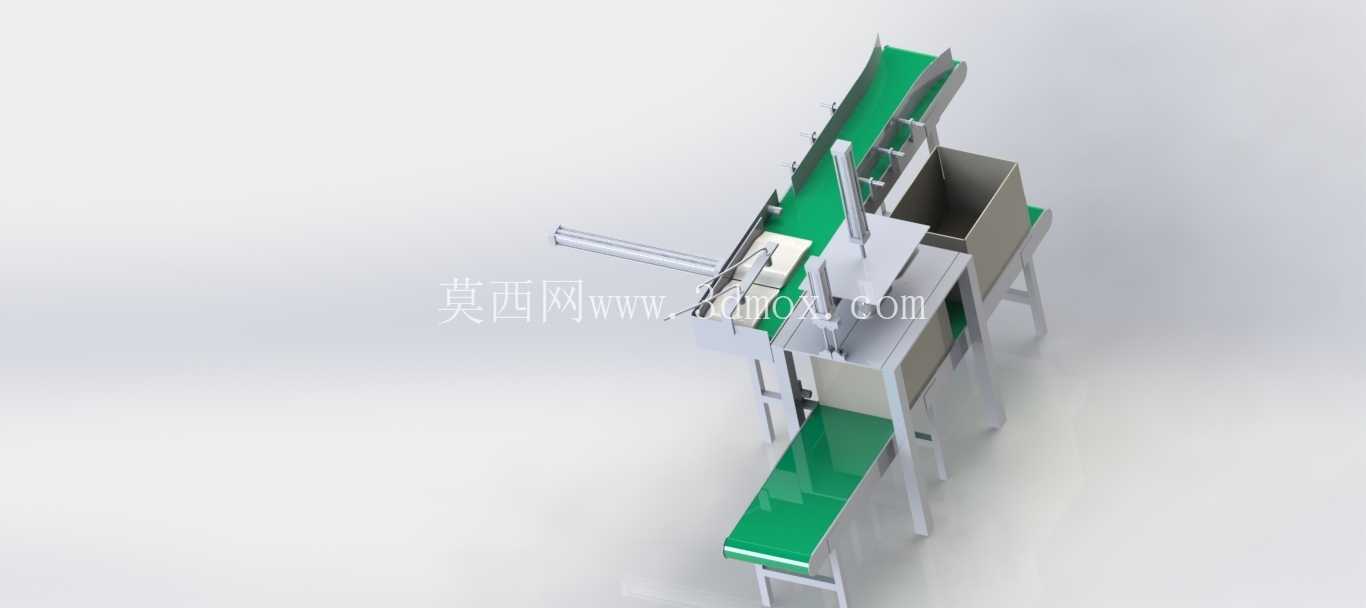

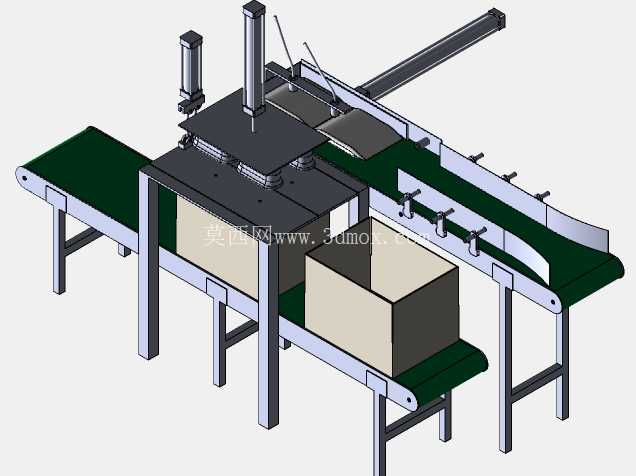

这套包装设备结构主要面向中小型食品加工车间的散粒糖果、独立小包装糖块的装袋封装工序设计，适配常规枕式袋、自立袋的上料衔接需求，可对接后端封口、喷码、称重检测工位，组成完整的糖果包装产线。从结构布局来看，设备采用倾斜式上料输送与立式压合工位结合的排布，上层倾斜皮带输送线负责将整理完成的单份糖果组输送至落料工位，皮带表面做防滑纹路处理，避免糖块在输送过程中滑落偏移，输送线侧边设置可调式挡边，可根据不同规格的糖果袋宽度调整挡边间距，适配尺寸范围覆盖市面上主流的10g-50g装糖果袋规格。设备中部设置立式压合导向机构，当糖果组随皮带输送至落料口位置时，压合机构的垂直压头下行，将糖组平稳推入下方待装袋体中，压头端面做软质包覆处理，避免压碎外层糖纸或糖体，压头行程可通过调节安装座的固定位置进行调整，适配不同高度的袋体装填需求。下层水平输送线负责承接装填完成的糖果袋，将其输送至下一工位，输送线高度与常规车间作业台面高度匹配，方便操作人员临时补料或处理异常卡料情况。设备的机架采用方管焊接结构，整体做喷塑防锈处理，支撑脚设置可调式脚垫，可根据车间地面平整度调整设备水平度，避免输送过程中出现皮带跑偏、机构卡顿的问题。在设计思路上，这套结构优先考虑了食品生产场景的清洁需求，所有与物料接触的部件均采用易拆卸的安装方式，无需专用工具即可快速拆下输送皮带、导向挡板进行清洗消毒，设备的传动部件全部设置在机架内侧的封闭护罩内，避免润滑油脂污染物料，同时也能防止操作人员误触运动部件造成安全隐患。从安装边界来看，设备整体占地长度约1.8米，宽度约0.7米，高度约1.6米，安装时需预留后侧0.5米的维护空间，用于检修传动电机、调整皮带张紧度，设备进料端可对接前端理糖盘、数粒机的出料口，出料端可直接衔接封口机的进料输送，无需额外增设过渡转接机构。实际生产过程中，这套结构可实现单袋装填的连续作业，理料完成的糖组通过倾斜输送线匀速送料，压合机构的动作频率与输送线速度做联动匹配，当输送线的光电检测到糖组到达落料位时，才触发压头下行动作，避免空压或漏装情况，设备的输送速度可在每分钟20-60袋的范围内无级调整，适配不同产能需求的生产线。针对糖果包装过程中容易出现的卡料问题，在落料口位置设置了可拆卸的导向溜槽，溜槽内壁做抛光处理，减少糖袋下落过程中的摩擦阻力，溜槽的倾斜角度可根据袋体材质进行微调，对于表面摩擦力较大的纸质包装袋，可适当加大溜槽倾斜角度，保证袋体顺利下落至装填位。设备的驱动部分采用减速电机搭配同步带传动的方式，传动平稳噪音小，日常维护仅需定期检查同步带张紧度、加注润滑脂即可，无需复杂的保养流程。整体结构没有冗余的复杂构件，所有功能部件都围绕糖果袋装填的核心工序设置，在保证作业稳定性的前提下尽可能压缩了设备占地空间，适合中小型食品企业的车间布局，也可作为教学演示模型用于包装机械结构原理的讲解，帮助学习者理解连续式包装设备的工位衔接、动作联动逻辑。
