车辆悬架螺旋弹簧减震总成结构设计

项目分类:汽车 发布时间:2026-07-14 ID:1200387
  • 车辆悬架螺旋弹簧减震总成结构设计
  • 车辆悬架螺旋弹簧减震总成结构设计
  • 车辆悬架螺旋弹簧减震总成结构设计
  • 车辆悬架螺旋弹簧减震总成结构设计

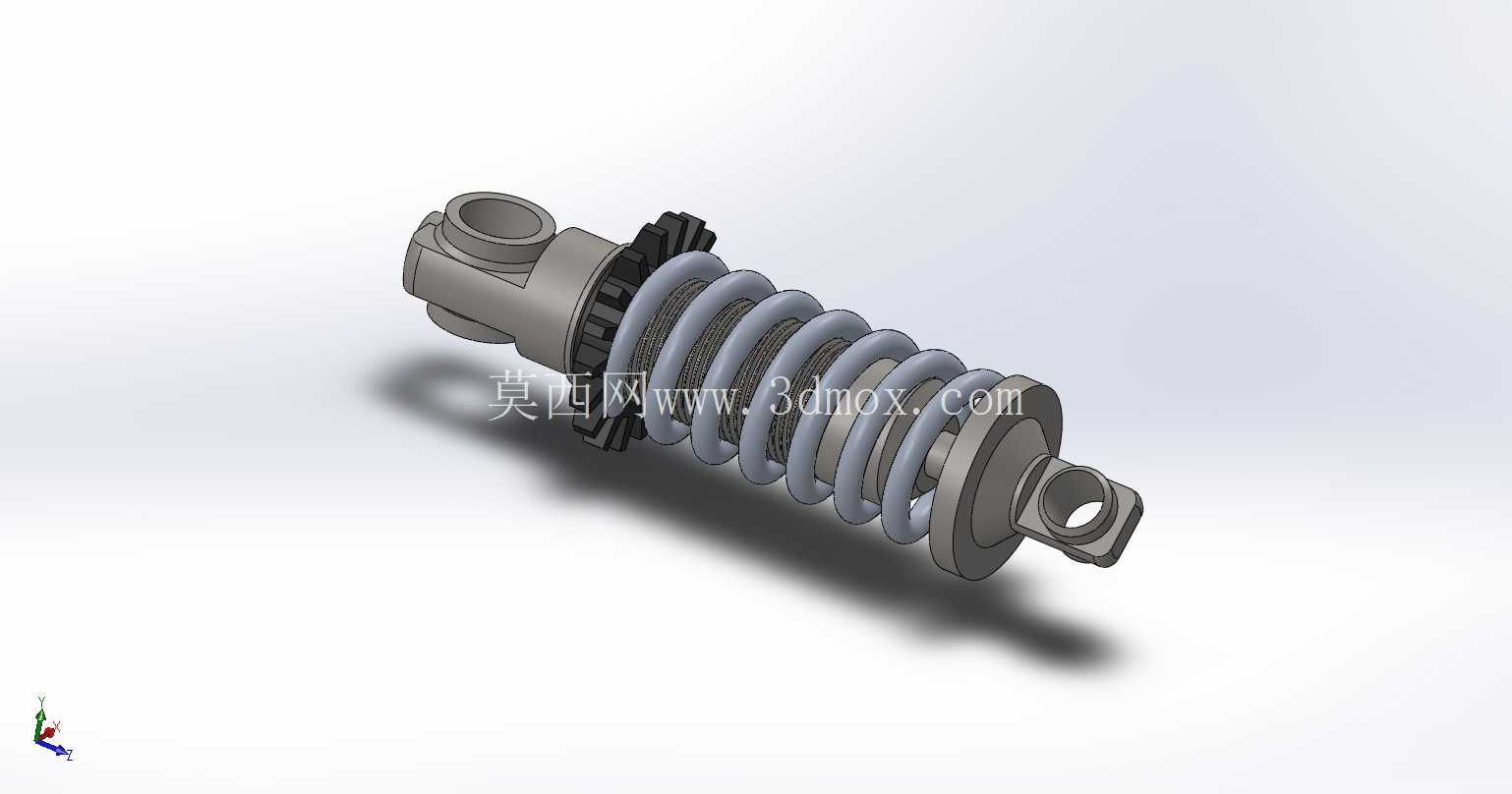

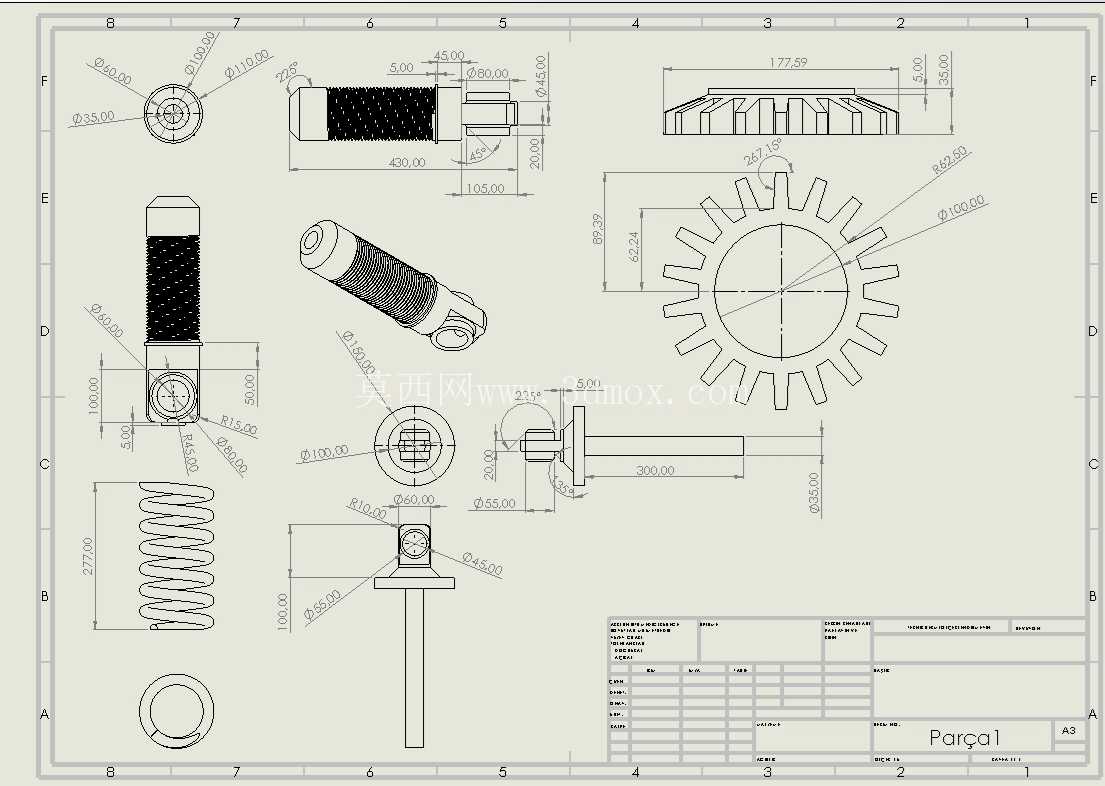

日常做底盘件结构开发时,这类螺旋弹簧与阻尼筒集成的悬架总成,是乘用车辆非独立或半独立后悬配置里最常见的结构形式,核心作用是承接车轮与车身之间的载荷传递,同时过滤路面颠簸带来的冲击振动,避免刚性冲击直接传递到车身框架,既提升驾乘的平顺性,也能减少车身结构长期受交变载荷出现的疲劳损伤。做这套结构的三维设计时,首先要明确实际装车的边界约束:上端的吊耳结构对应车身侧的安装支座,需要匹配整车底盘布置的安装孔位坐标,保证安装面的平面度公差控制在合理范围,避免装配后出现附加应力;下端的连接环对应转向节或者后桥拖臂的安装位,要预留出车轮跳动时的摆动空间,防止极限压缩工况下结构与周边的轮罩、制动管路发生运动干涉。

设计过程中没有直接套用通用件的标准参数,而是先结合普通家用车辆的轮上载荷计算结果,先确定螺旋弹簧的刚度曲线:弹簧的中径、有效圈数、丝径参数要匹配目标车型的轴荷分配,既要满足空载状态下的车身高度保持能力,也要保证满载冲击时弹簧不会并圈失效,弹簧两端的磨平圈结构要和阻尼筒的上下弹簧座完全贴合,避免受力偏载导致弹簧早期断裂。阻尼筒部分的结构设计,要和弹簧的刚度做阻尼匹配,活塞杆的直径、缸筒的壁厚需要满足侧向力承载要求,因为车辆过弯时悬架会承受横向载荷,这部分载荷会部分作用在阻尼筒的导向套上,如果结构强度不足很容易出现漏油、卡滞的问题。

结构细节上,上端集成的调节齿圈结构,是用来调整车身初始高度的,通过旋转齿圈改变弹簧的预压缩量,就能适配不同的整车姿态需求,这部分的齿形参数要考虑调节时的操作便利性,同时要保证锁紧后不会因为长期振动出现松脱。整个总成的外形尺寸需要严格卡在轮罩的内部空间边界内,最大外径要避开轮胎在最大转向角时的运动包络,总长度要满足车轮上跳极限、下跳极限的行程要求,压缩行程末端要预留缓冲块的安装位置,拉伸极限位置要设置限位结构防止阻尼筒被拉脱。

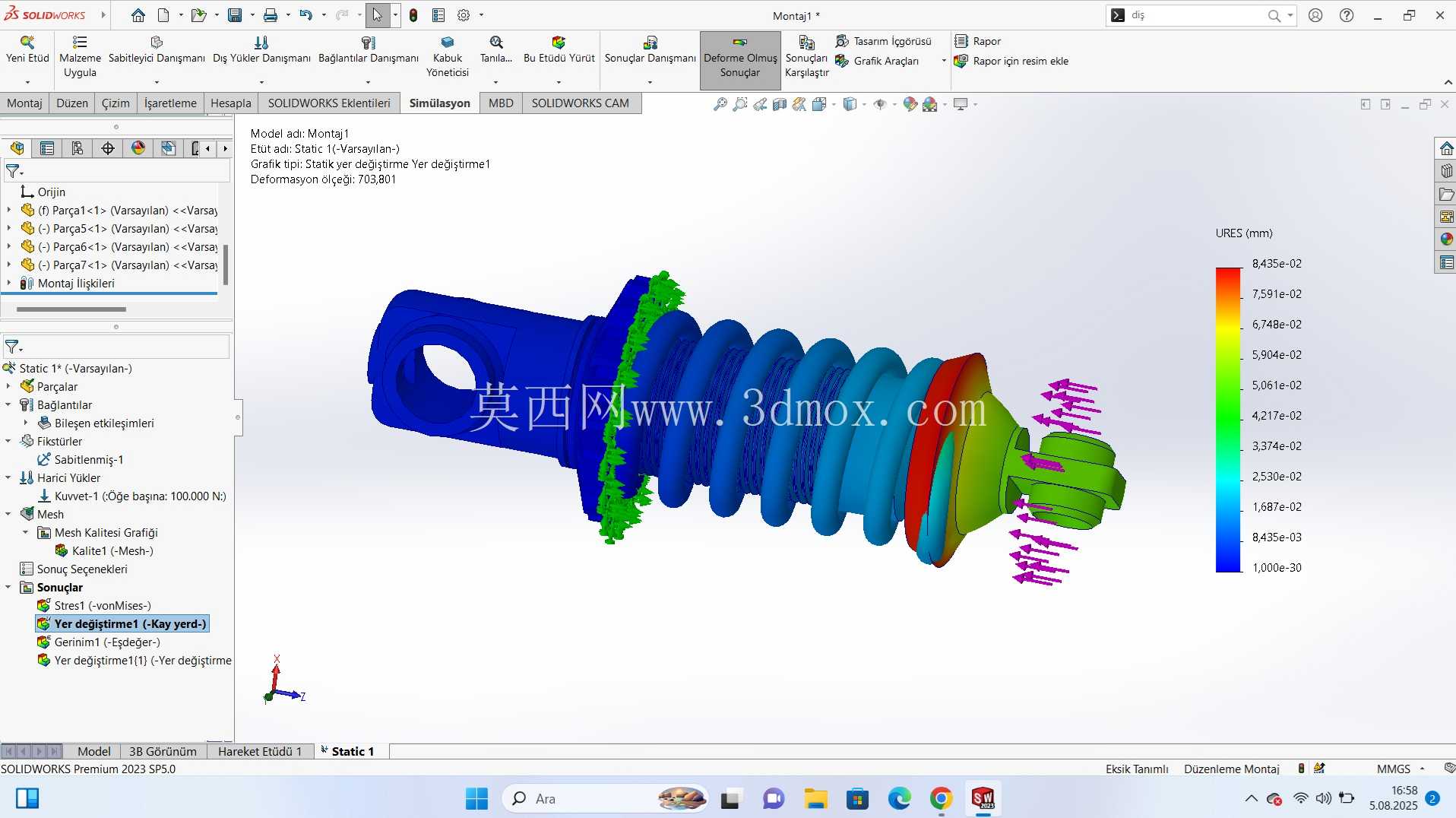

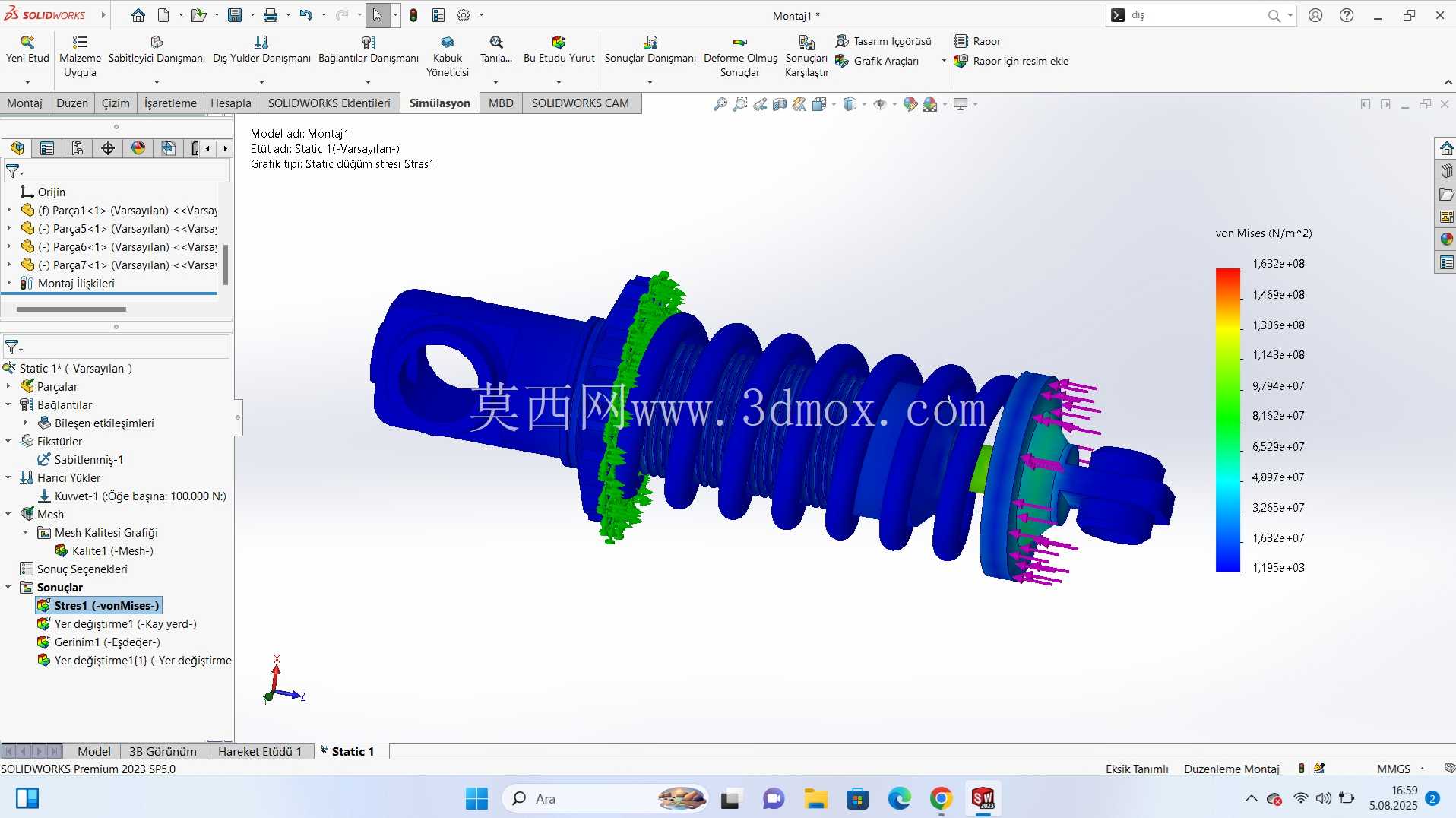

做结构校验的时候,针对轮上常见的冲击载荷做了有限元分析,重点校核了弹簧座焊接位置、吊耳连接位置的应力分布,把高应力区域的圆角做了优化,避免应力集中导致的结构开裂,所有受力部件的材料选型都参照实际量产车的用材标准,尽可能还原真实零件的力学性能,保证模型的结构参数和实际装车件的特性一致,不管是做底盘运动仿真,还是做结构件的受力分析,都能直接复用相关的参数,不需要再做大幅度的调整。这类集成式悬架结构相比分开布置的弹簧和减震器,占用的底盘空间更小,装配工序更简单,在紧凑型家用车、小型电动车辆的后桥上应用非常广泛,设计时只要把安装边界、运动行程、刚度阻尼匹配这几个核心点把控好,就能满足常规的使用需求。
