三角结构三点式角度测量规

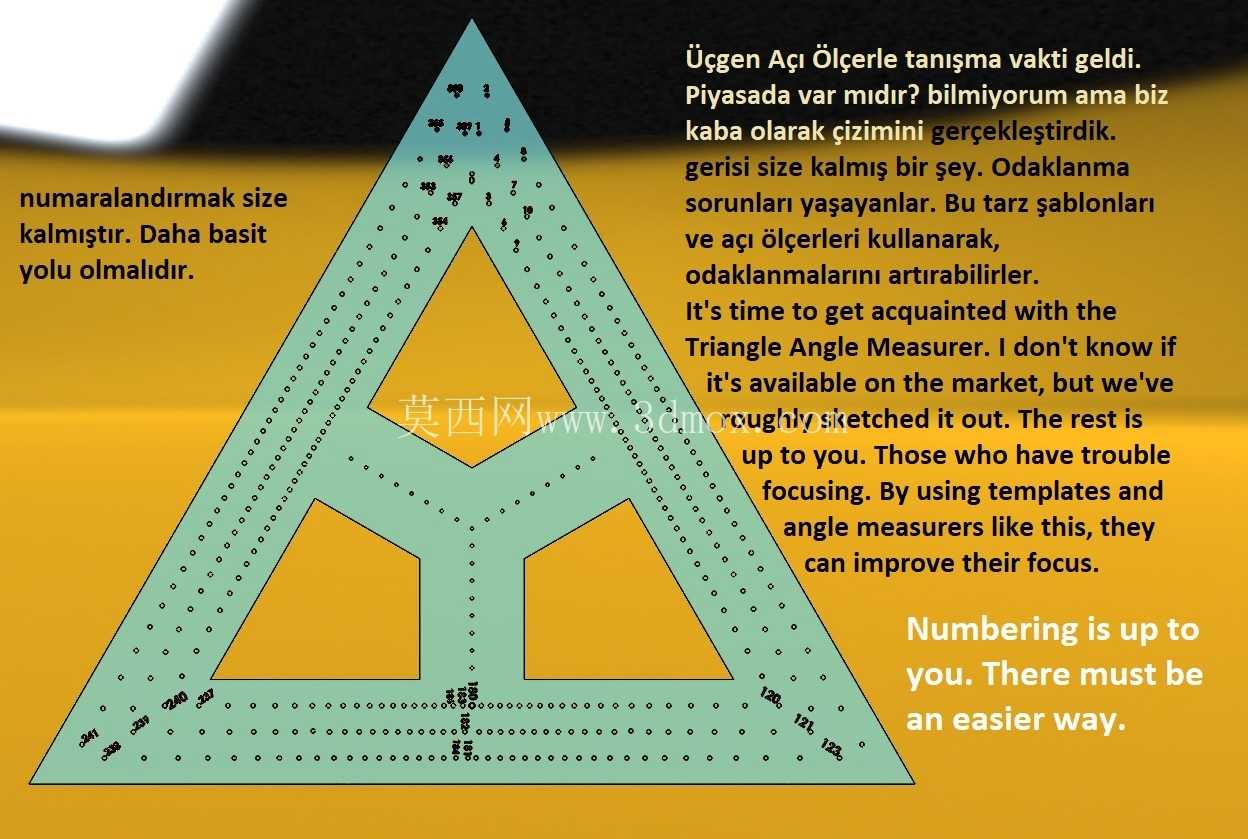

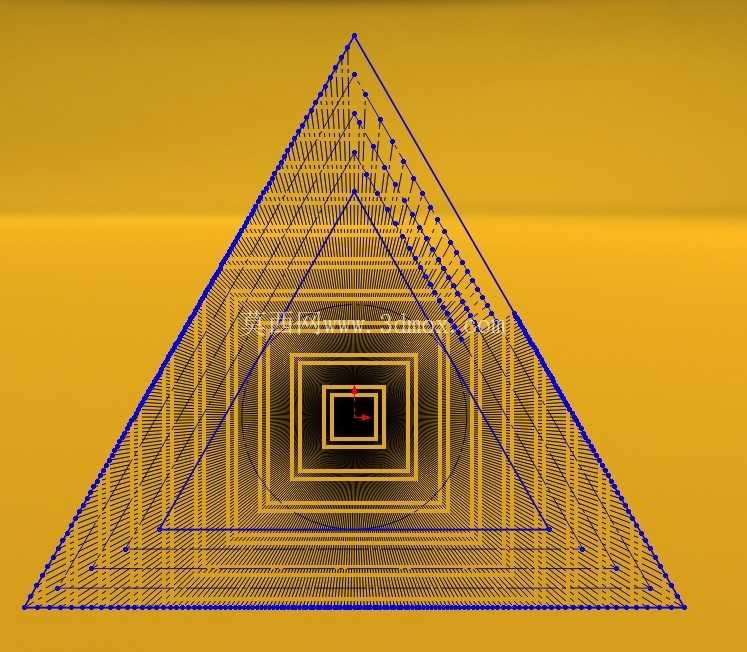

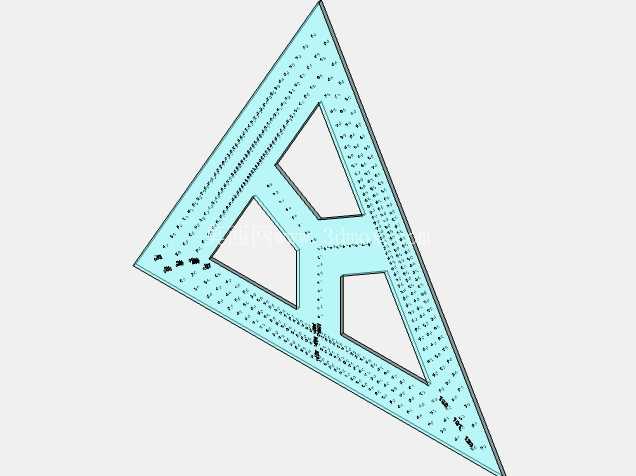

这款三角结构的三点式角度测量规，主要面向车间现场的快速角度核验、小零件角度抽检、教学实操演示等场景使用，区别于传统单臂式量角器的单点测量逻辑，它依托等边三角的稳定框架结构，能同时依托三个接触点位完成角度比对，在钣金折弯件快速核验、3D打印零件角度校验、木工小件角度复核、学生金工实习角度测量等场景下，能大幅减少反复对齐基准的操作时间。从功能特性上看，规体表面预留了密集的点位标记区，使用者可以根据实际测量需求，自行标记常用角度对应的点位，不需要额外定制固定角度的专用检具，对于多品种小批量的加工场景来说，这种可自定义标记的设计能减少专用检具的储备量，降低工位辅具成本。规体中间采用了三通孔洞的镂空设计，一方面是为了减轻整体重量，方便手持操作长时间作业也不会产生明显的手部疲劳，另一方面镂空结构也能减少规体自身的材料内应力，避免长期存放或者温度变化导致的规体形变，保证测量基准的稳定性。设计思路上，整体采用等边三角形的外轮廓，三个边的直线度、三个角的角度公差都控制在一线检具的精度范围内，作为测量基准面使用时，不需要额外找正水平或者垂直基准，只要将规体的基准边贴紧被测件的基准面，另外两个测量边就能自然贴合被测角度的两个面，通过观察贴合面的缝隙就能快速判断角度是否在公差范围内，相比需要读数的万能角度尺，这种比对式测量的效率更高，对操作人员的技能要求也更低，新入职的质检人员经过简单培训就能快速上手。从外形尺寸与安装边界来看，整体为正三角形结构，边长控制在成年人手掌可完全握持的尺寸范围内，不需要额外的安装固定结构，手持即可完成全部测量操作，规体厚度控制在5mm左右，既保证了足够的结构刚性，不会因为手持力度过大产生形变，也不会因为过厚导致无法伸入狭窄的工件缝隙内完成测量。规体边缘做了微小的倒角处理，避免锋利的边缘划伤操作人员或者工件表面，表面的点位标记区采用等间距排布，相邻点位的间距经过精确计算，对应不同角度下的测量位置，使用者可以根据自己常用的测量角度，在对应点位做上永久性标记，后续测量时只要将标记点对准被测件的顶点，就能快速完成角度核验，不需要每次都进行角度计算。在实际车间使用场景中，这类角度规特别适合折弯机工序的首件检验，折弯工序的首件检验需要快速核对多个折弯角度，如果使用传统量角器，每个角度都需要对齐基准、读数、记录，耗时较长，而使用这款三角角度规，只要提前标记好对应产品的折弯角度点位，拿起来贴靠在折弯件上就能快速判断角度是否合格，能将首件检验的时间缩短60%以上。另外在装配现场，遇到需要现场配做的斜角结构时，也可以用这款角度规直接比对角度，不需要反复测量换算，减少装配现场的计算失误。规体的三个角都做了小圆弧过渡处理，避免尖角磕碰产生毛刺影响测量精度，长期使用后如果基准面出现磨损，也可以通过平面磨床对三个基准面进行修磨，修磨后只要重新校准点位标记就可以继续使用，相比一体式固定角度检具，使用寿命更长，维护成本更低。对于三维建模从业者来说，这款模型的建模逻辑也具备参考价值，建模时需要先确定等边三角形的基准轮廓，再通过阵列命令完成表面点位的排布，中间的镂空结构需要考虑筋位的宽度均匀性，保证三个方向的结构刚性一致，避免打印或者加工后出现应力不均导致的翘曲变形，建模时的公差预留也需要结合实际使用的加工工艺调整，如果采用3D打印制作，需要预留0.2mm左右的基准面修磨余量，如果采用钣金激光切割制作，则需要考虑材料厚度对边缘垂直度的影响。
