三丰指针式百分表高精度测量结构

在机械加工现场的工序间检测环节，这类指针式百分表是一线调机、质检人员手边离不开的通用量具，不管是普通车床的工件装夹找正、铣床工装的平行度校准，还是冲压模具合模间隙的微调、自动化产线工件到位的位移检测，都能看到它的身影。不同于数显百分表依赖电池供电、对现场油污切削液耐受度有限的特性，这款指针式结构的百分表完全依靠机械传动实现位移量转换，在车间多油、多切削液飞溅、存在轻微振动的复杂工况下，稳定性更有保障，哪怕是刚入行的学徒，也能通过表盘指针的偏转快速读出示值，不用额外适应数显屏的读数逻辑。

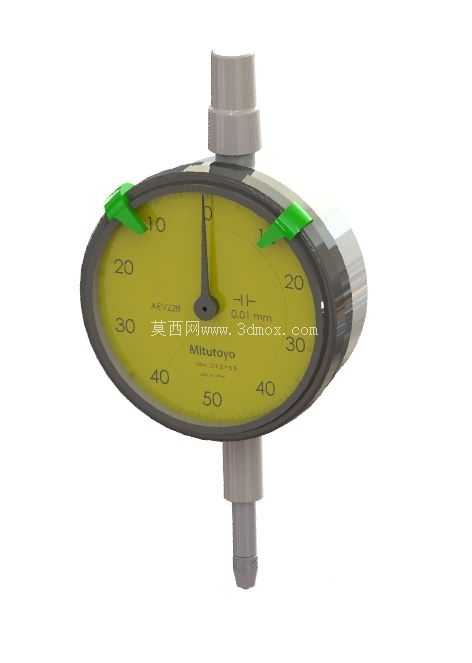

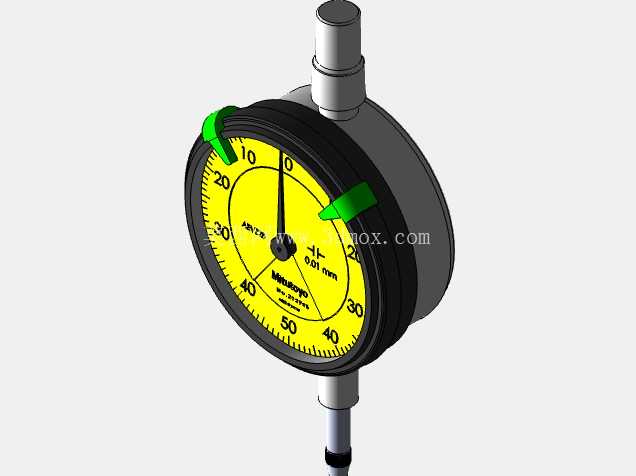

从实际功能逻辑来看，这款百分表的测量分辨率为0.01mm，完全能满足常规机械加工IT7-IT9级精度的尺寸形位公差检测需求，测头的上下直线位移通过表体内部的齿轮齿条传动机构，将微小的直线位移放大为指针的圆周转动，最终把测量值直观呈现在环形表盘上。表盘采用对称式刻度布局，正负50丝的测量量程覆盖了绝大多数现场微调、形位公差检测的位移范围，指针归零结构设置在表盘外圈，实际使用时只需转动表圈就能快速将指针对准零位，不需要反复调整表架安装位置，能大幅缩短现场装调的辅助时间。表体上下两端的同轴测杆结构做了硬化耐磨处理，长期往复滑动也不容易出现磨损卡滞，测头端部采用硬质合金材质，频繁接触金属工件表面也不会出现测头磨损失准的问题。

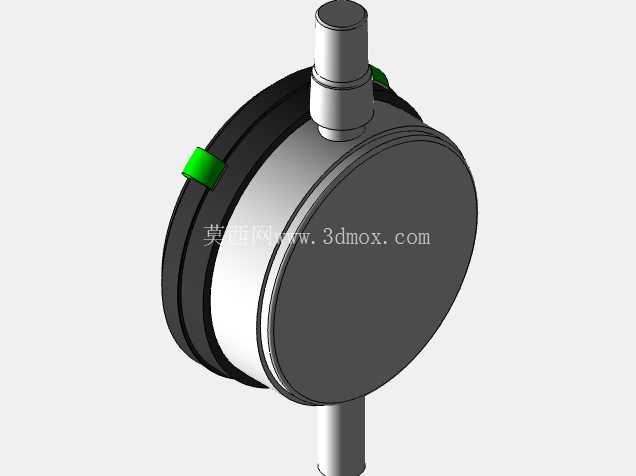

做三维结构设计的时候，首先要保证测杆的运动轴线与表体安装基准的同轴度，这直接决定了量具的示值误差是否在允许范围内，传动齿轮组的啮合间隙要控制在合理区间，间隙过大会导致回程误差超标，间隙过小则会让测杆滑动阻力变大，出现卡表现象。表盘的刻度印刷位置要严格对应传动比换算后的角度值，每一格刻度对应的测杆位移量必须精准匹配0.01mm的分辨率，表圈的转动阻尼要设计得适中，既能够轻松转动调整零位，又不会因为现场的轻微振动导致表圈自行偏移出现读数误差。表体侧面的夹持部位做了防滑结构设计，配合表架锁紧套使用时，能牢牢固定在磁性表架上，不会因为测头接触工件的反作用力出现表体偏转。

从安装边界尺寸来看，这款百分表的表体为扁圆形结构，整体厚度控制在合理范围，在狭窄的工装间隙里也能顺利安装，上下伸出的测杆同轴布置，上端的测杆帽可以用来提拉测头，方便安装时快速让测头避让工件，下端测头的标准连接螺纹可以适配不同长度的接长测头，应对不同深度的测量场景。表体的外径尺寸适配行业通用的表架夹持孔径，不需要额外定制转换夹头就能直接和市面上绝大多数磁性表架、专用检具配套使用。实际使用时要注意，测头接触工件的初始压入量要控制在10-20丝的区间，既保证测头始终和被测表面贴合，又不会因为压入量过大超出测量量程损坏内部传动结构，测量过程中要让测杆的运动方向和被测位移方向保持同轴，避免侧向力作用在测杆上导致滑动部件磨损加快，影响量具的使用寿命和测量精度。在冲压模具的调试场景中，常将这类百分表固定在模座上，用来监测滑块的下行平行度、导柱导套的配合间隙，以及卸料板的弹顶行程，能快速排查出模具装配过程中出现的偏载、卡滞问题；在机加工工件找正场景中，将百分表吸在机床床身上，测头接触工件回转表面，缓慢转动卡盘就能直观看到工件的装夹跳动量，通过调整卡盘卡爪的夹紧力，就能快速将工件找正到允许的跳动范围内，比用塞尺检测的效率高出数倍，读数也更加直观准确。
