小型休闲观光水艇结构设计方案

这款小型水艇的设计定位偏向近岸休闲观光、小型水域通勤场景，整体采用单体滑行艇型线，在保证低速航行稳定性的同时，兼顾了浅吃水区域的通行能力，适配内陆湖泊、平缓河道、滨海近岸等多种水域的使用需求。从结构布局来看，艇体采用流线型圆弧船首设计，能够有效降低航行时的兴波阻力，船首上翘角度经过反复校核，在3级以下浪况下可减少甲板上浪情况，提升乘员乘坐的舒适度。

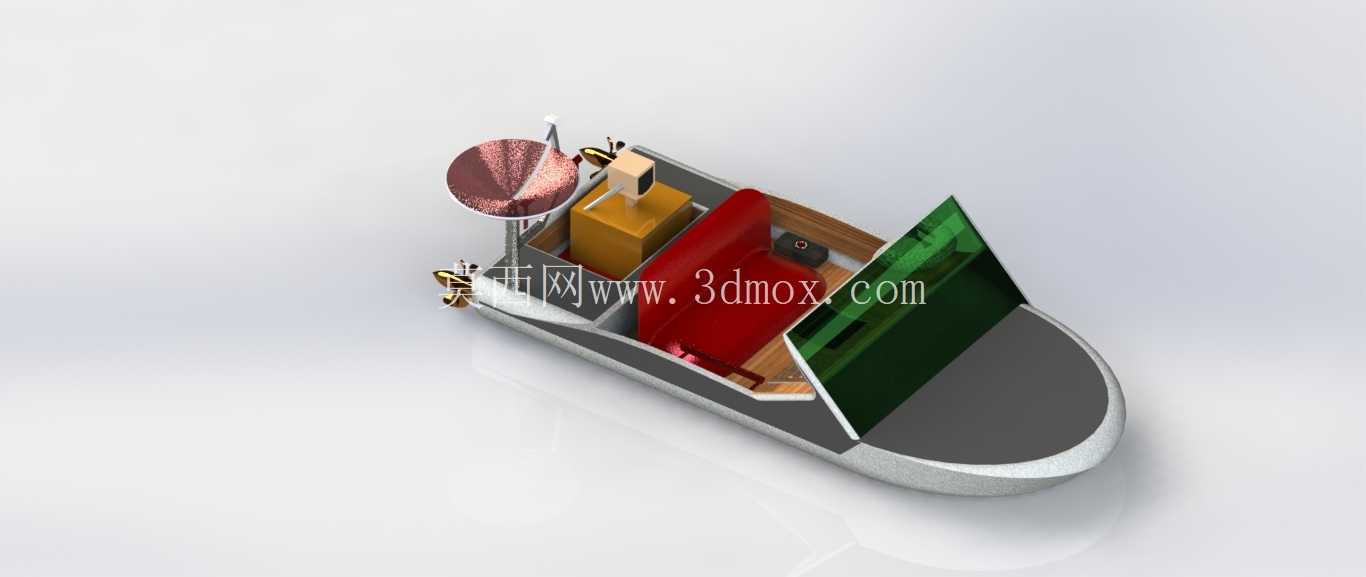

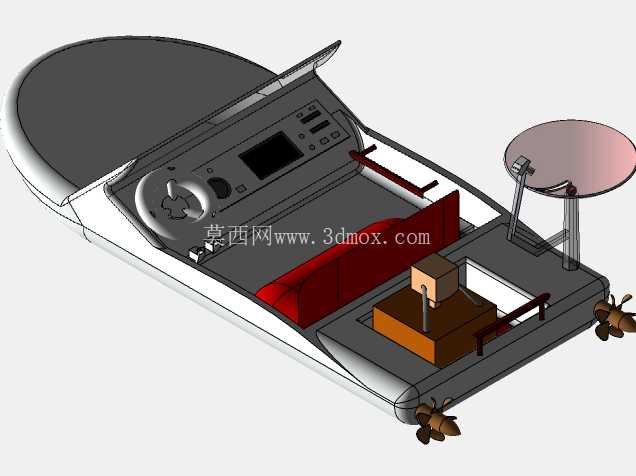

舱室区域的布局充分考虑了小型艇的空间利用率，驾驶区域设置在舱室靠前位置，搭配倾斜式挡风玻璃，既能够为驾控人员遮挡航行时的迎面气流与溅水，玻璃的倾斜角度也经过光学角度校核，减少正午阳光直射产生的反光干扰，保障驾控视野清晰。舱内乘坐区域采用红色高弹防水座椅材质，适配水上高湿度使用环境，避免长期接触水汽出现发霉、表层脱落问题，座椅下方预留了储物空腔，可放置随身救生设备与小型随行物品。艇体后部设置了设备安装平台，可搭载小型通讯导航设备、信号接收装置，图中可见的碟形信号装置安装位预留了标准安装孔位，可根据实际使用需求更换为探照灯、小型气象监测装置等不同外设，安装基座做了密封防水处理，避免航行时水汽渗入设备接线部位造成短路故障。

从设计思路层面，这款水艇在建模阶段优先控制了整体外形尺寸，艇体总长控制在4.2米以内，型宽控制在1.6米，吃水深度不超过0.35米，既能够满足4人以内的乘员搭载需求，也可以适配普通家用拖车的运载边界，不需要特殊运输资质即可完成陆路转运，大幅提升了使用场景的灵活性。艇体外壳采用曲面顺滑过渡设计，在三维建模过程中对所有曲面连接位置做了曲率连续校验，避免出现折线、凹凸棱边，既能够降低航行阻力，也可以减少艇体外壳的水流附着，降低日常清洁维护的难度。

结构细节上，艇体甲板边缘设置了一圈凸起的挡水边，能够将甲板上的积水导向船尾的排水孔排出，避免舱内区域出现积水。船尾的甲板平台做了防滑纹理设计，人员在停靠时上下艇的过程中不易滑倒，平台边缘预留了系缆桩安装位，可配套标准船用缆绳完成岸边停靠固定。艇体内部的龙骨结构采用纵向排布设计，在保证整体结构强度的同时，尽可能降低艇体自身重量，提升有效载荷能力，建模过程中对艇体的重心位置做了多次配平模拟，将重心控制在艇体中前部偏下位置，避免航行时出现抬头过大、侧倾稳定性不足的问题。

在功能适配方面，这款水艇的动力安装位设置在艇尾水下区域，可适配15-30马力的小型舷外机，安装位做了加强筋结构处理，能够承受动力运行时产生的持续振动，避免长期使用出现结构疲劳开裂。舱内的操控台预留了油门、舵机、仪表的安装空位，所有走线孔位都设计了防水胶圈安装槽，装配时可配套标准防水密封件，提升电气系统的可靠性。针对水上使用的安全需求，艇体两侧预留了救生圈挂装位，船首位置设置了牵引环，可在紧急情况下完成拖带救援作业，也可用于牵引小型水上娱乐设施。

建模过程中对所有装配间隙都做了公差匹配设计，比如挡风玻璃与舱体的安装间隙控制在2mm，既能够保证玻璃安装时的容错空间，也可以配套密封胶条完成防水密封；座椅与舱体地板的安装孔位采用标准孔距设计，可直接适配市售的标准化船用座椅，不需要额外做改装适配。艇体的所有转角位置都做了圆角过渡处理，避免人员在舱内移动时被尖锐棱角磕碰，也能够降低应力集中问题，提升艇体结构的抗冲击能力，在停靠时轻微触碰岸边障碍物也不易出现外壳破损。
