眼科手术双目显微镜精密结构

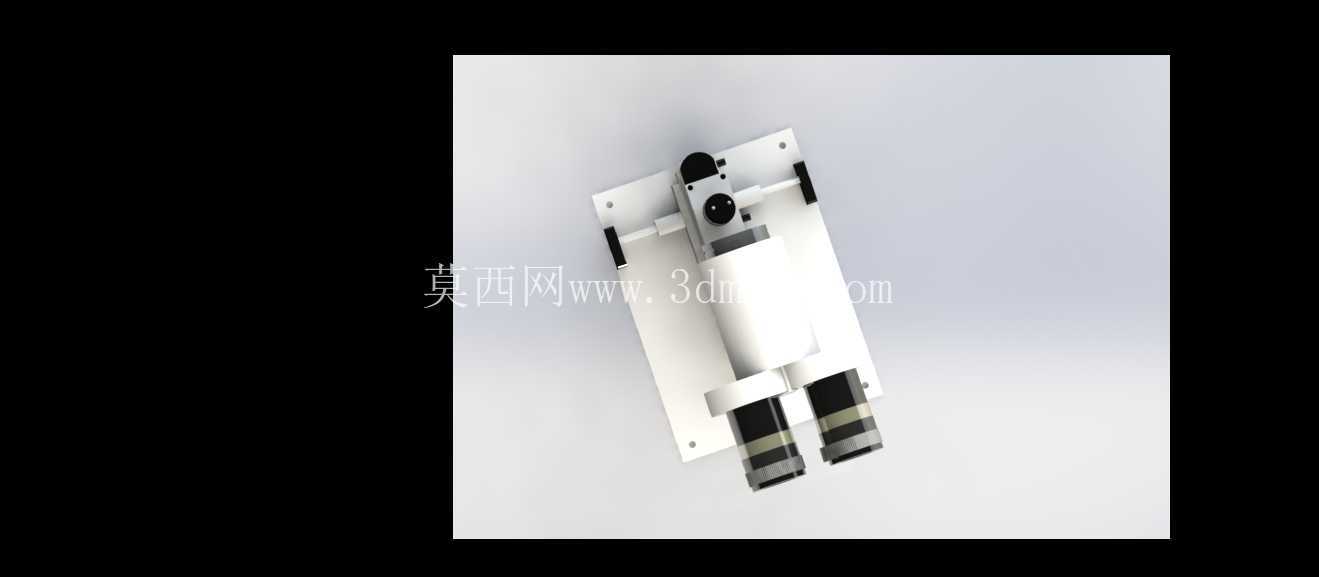

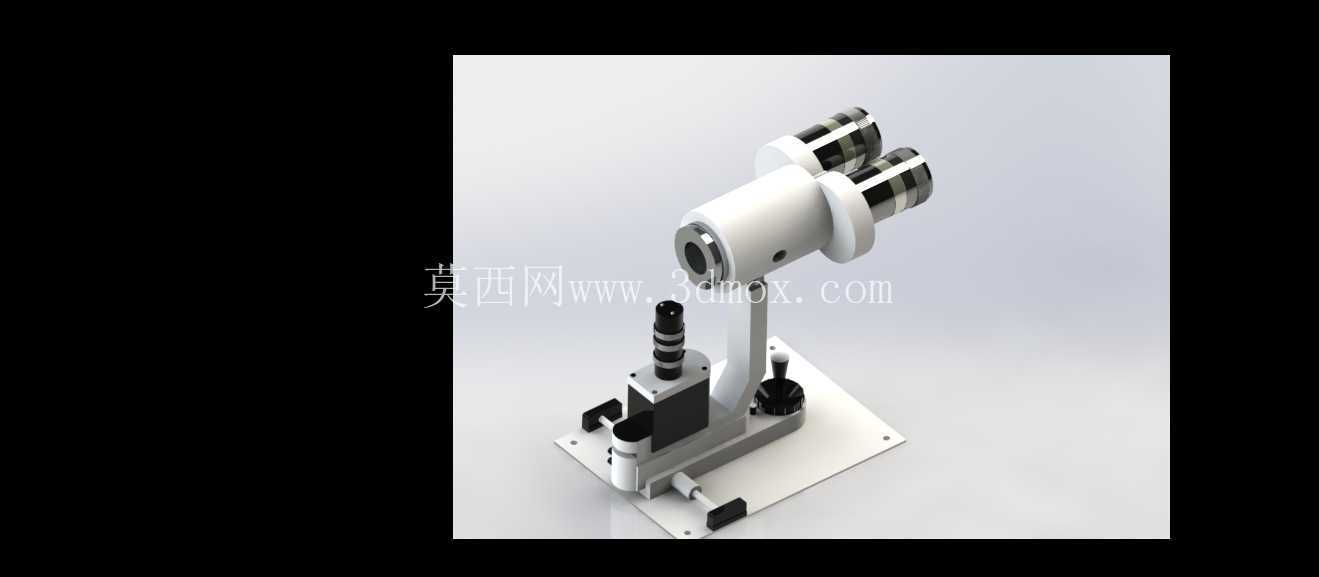

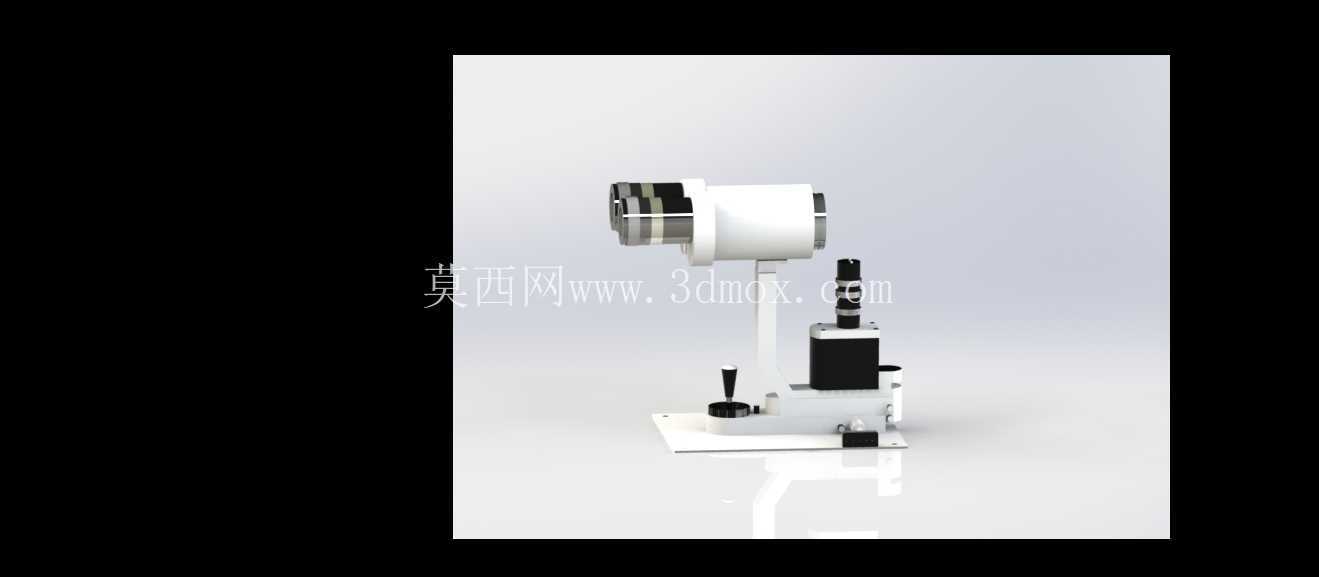

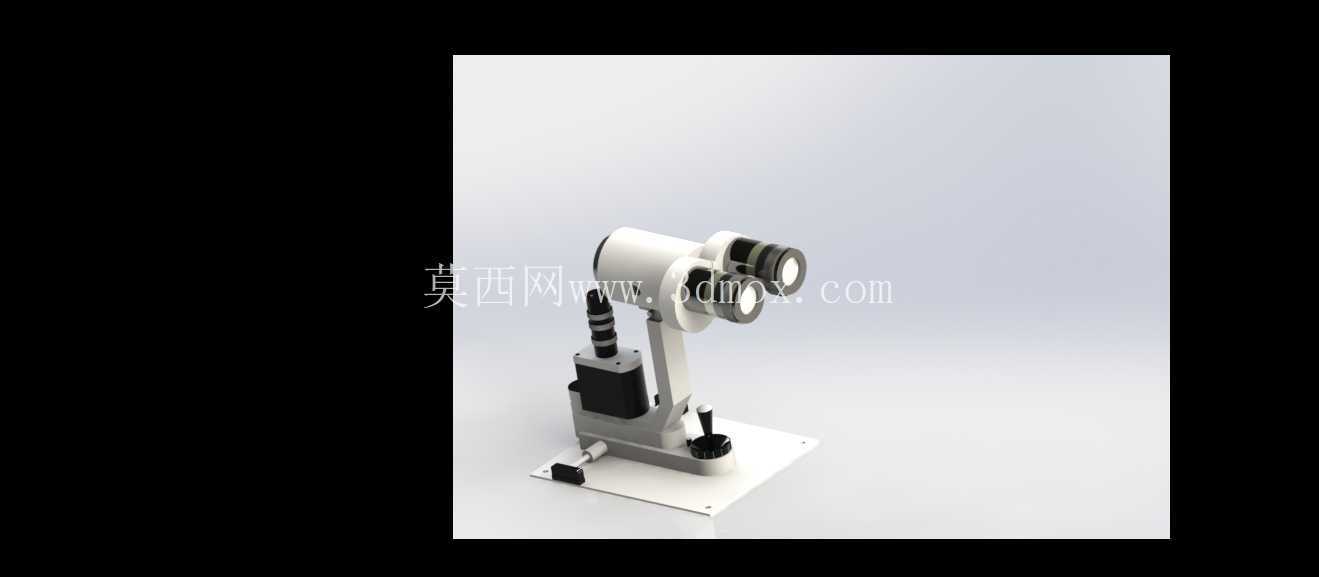

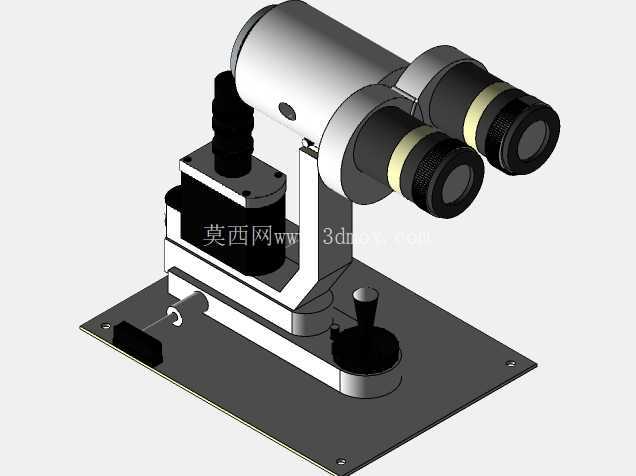

　　这套结构围绕眼科显微手术中的近距离观察需求展开，整机采用台式立柱布局，底部为矩形安装底板，底板四角预留固定孔位，可直接固定在手术台车台面或独立工作台上，避免术中调焦时整机晃动。底板上方设置竖直支撑立柱，立柱侧面集成粗调升降滑座，滑座通过锁紧手柄控制升降行程，适配不同术者坐姿与术眼高度；立柱顶端延伸出横向悬臂，悬臂末端承载双目观察镜筒，镜筒与悬臂之间设置俯仰铰接轴，可在小范围内调整观察倾角，满足术者从斜上方观察术区的操作习惯。

　　镜筒前端并列布置两组目镜接口，接口处设置视度调节环，可针对术者左右眼视力差异单独调整；镜筒下方靠近物镜端设置微调焦旋钮，旋钮通过细牙螺纹副驱动物镜组沿光轴方向微量移动，调焦行程控制在毫米级，保证眼底、角膜等精细组织观察时的景深稳定。立柱下部一侧布置辅助操作手柄，手柄端部设置阻尼旋钮，用于锁定悬臂水平回转角度，设备回转范围覆盖术区正上方至侧方避让位，术中不需要移动患者头位即可切换观察角度。结构件主体采用铝合金切削件与薄壁钣金件组合，底板承担整机倾覆力矩，因此板厚选取偏厚，底部接触面做平面度加工；立柱与底板之间通过定位销加螺栓连接，保证装配后立柱轴线与底板垂直度。

　　镜筒外壳采用圆弧过渡造型，避免突出棱边在无菌手术环境中挂擦手术巾，外露调节旋钮均采用大直径滚花结构，术者戴无菌手套时也可稳定旋拧。从安装边界看，底板长宽尺寸控制在小型台车台面承载范围内，整机最高点位于双目镜筒上端，后方预留悬臂回转空间，左右两侧目镜外伸段需要避免与手术铺单、辅助器械托盘干涉。光学镜筒内部预留物镜、转像棱镜的安装腔体，结构建模时将镜筒内孔按光学件装夹公差留出配合台阶，支撑臂内部走线槽可集成照明光纤通道，为术中同轴照明提供布置空间。调焦滑座与立柱之间采用直线导向配合，锁紧机构采用偏心压块形式，锁紧后滑座无可见窜动；俯仰铰接处设置摩擦阻尼，镜筒角度调整后无需额外锁定即可保持姿态。

　　该结构同时兼顾教学演示与临床辅助操作场景，底座可加装脚轮实现短距离移动，固定使用时通过地脚螺栓锁止；各操作旋钮的布置位置集中在立柱前侧与镜筒侧下方，术者手部不需要离开术区过远即可完成焦距、角度调节，降低手术操作中断时间。
