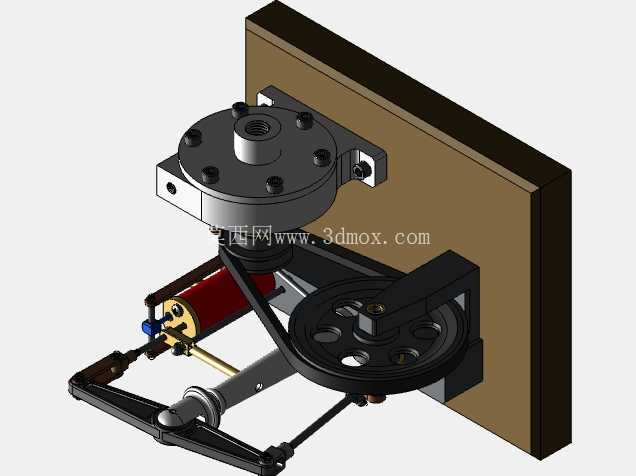

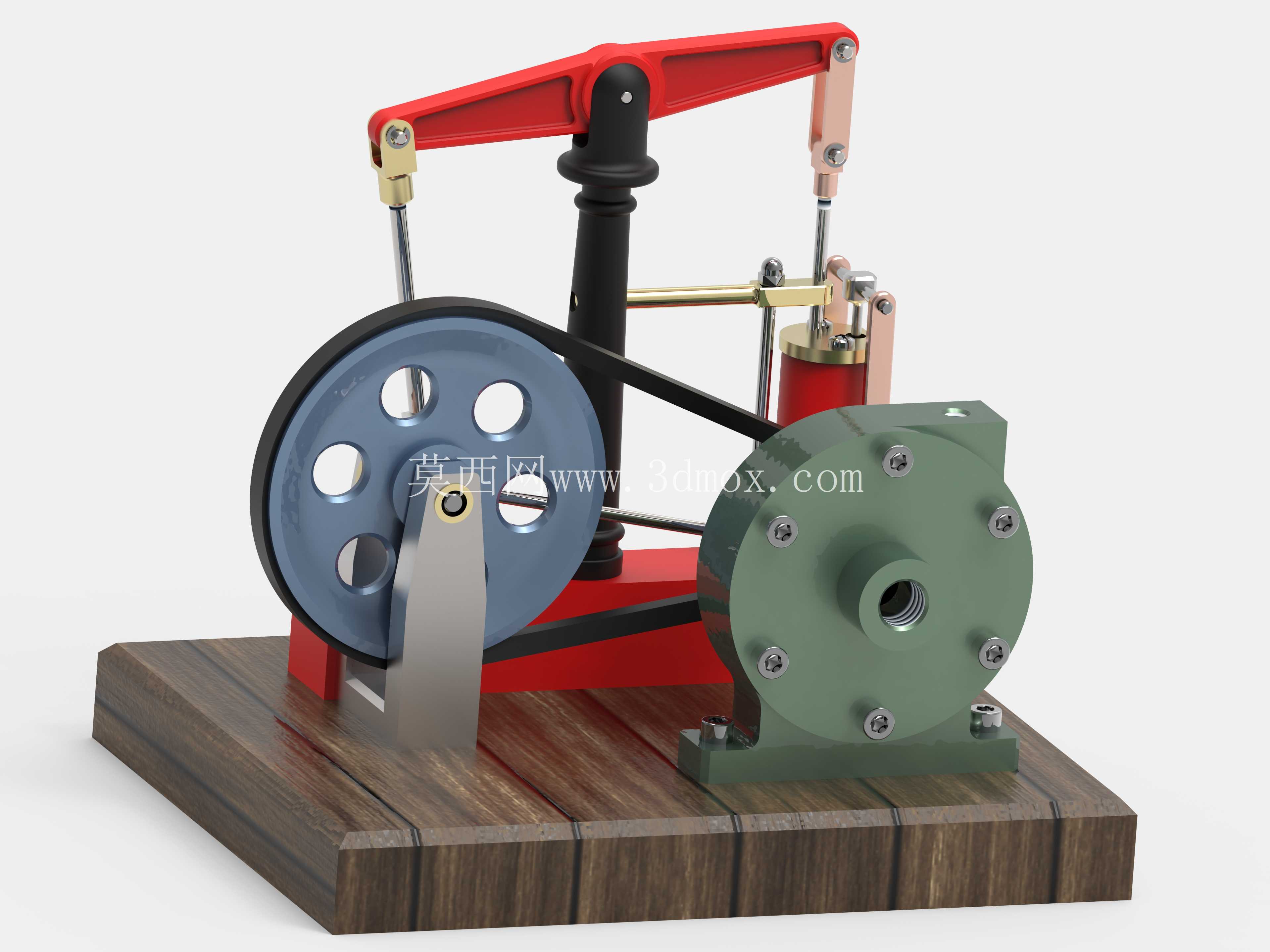

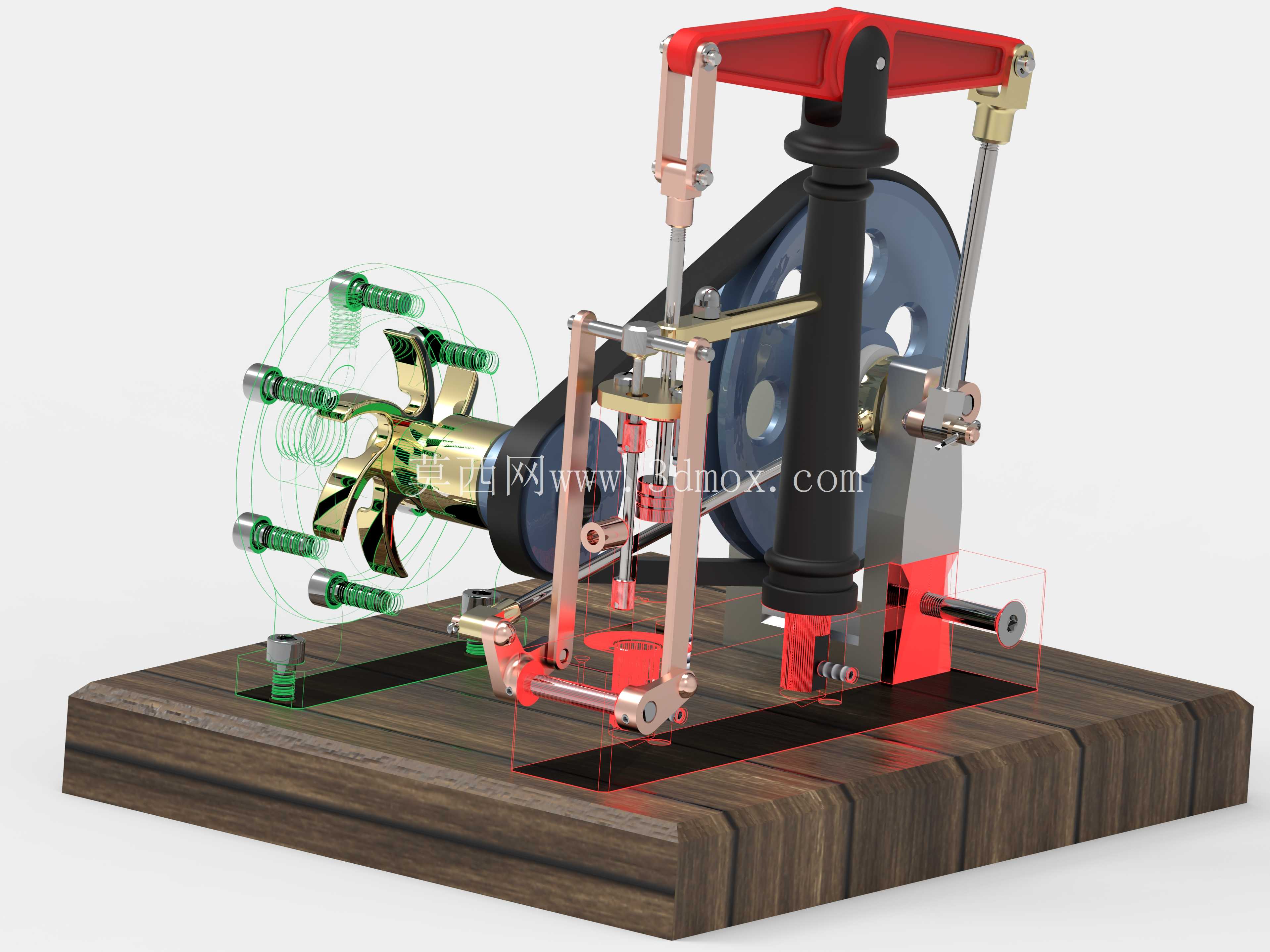

带水平梁集成离心泵的微型蒸汽机结构

这套微型动力装置集成了水平梁传动结构与离心泵功能单元，在小型热能动力演示、教学实训场景中具备很高的参考价值，整套组件共包含51个独立零部件，覆盖了从动力输出到流体输送的完整功能链路。从实际应用场景来看，这类集成结构常被用于小型热能转换实验、机械原理教学演示，也可作为复古动力装置的原型参考，帮助从业者理解早期往复式动力机械与泵类负载的匹配逻辑。

从功能特性上看，水平梁作为核心传动构件，承担着将气缸活塞的往复直线运动转换为摇臂摆动的作用，梁体两端的铰接点分别连接活塞推杆与泵体驱动连杆，运动过程中通过摇臂的杠杆比匹配，平衡活塞做功行程与泵体负载的阻力特性，避免传动过程中出现应力集中点。集成的离心泵单元与动力输出端直连，无需额外增设传动离合结构，当飞轮达到额定转速后，泵体即可获得稳定的旋转动力，完成流体的吸入与增压输出，这种集成化设计大幅缩减了整套装置的安装占位，也减少了中间传动环节的能量损耗。

设计思路上，整套结构优先保证运动链路的无干涉运行：气缸组件作为动力发生单元，布置在水平梁的一侧下方，活塞推杆与梁体的铰接点预留了足够的摆动余量，避免活塞运行到上下止点时出现卡滞；偏心轮毂与带机构布置在飞轮侧，通过皮带传动将飞轮的旋转动力同步传递到离心泵输入端，带传动的柔性特性可以缓冲动力启动阶段的冲击载荷，保护泵体内部的叶轮结构不受瞬时扭矩冲击。所有铰接位置都设计了独立的销轴与衬套结构，既方便装配过程中的公差调整，也能在长期运行磨损后快速更换易损件，无需整体更换构件。

从安装边界来看，整套装置采用一体化木质底座作为承载基础，所有功能构件都通过螺栓固定在底座的预设安装位上，底座的平面度公差控制在0.1mm以内，保证各传动轴系的平行度与垂直度满足装配要求。水平梁的摆动行程被限制在合理范围内，梁体最高点距离底座安装面的高度预留了足够的安全间隙，不会在运行过程中与周边防护结构发生碰撞；飞轮的旋转轮廓外侧预留了不小于10mm的安全距离，避免运行过程中异物卷入传动结构。离心泵的流体接口布置在泵体端盖的中心位置，接口方向垂直于底座平面，方便外接流体管路，不会与周边的传动连杆、支撑立柱产生空间干涉。

结构细节上，偏心轮毂的偏心距经过匹配计算，刚好对应活塞的有效做功行程，保证飞轮旋转一周的过程中，活塞可以完成完整的进排气、做功循环，带轮的直径比经过优化，让离心泵的工作转速处于高效区间，不会出现转速过低导致的流体输出压力不足，或是转速过高带来的泵体气蚀问题。支撑立柱采用分段式结构，下部与底座刚性连接，上部作为水平梁的摆动支撑点，立柱的高度经过校准，保证水平梁在水平位置时，活塞刚好处于行程中点，让两侧的传动连杆处于最优受力角度，减少运行过程中的侧向分力，降低铰接点的磨损速率。气缸外部的散热结构采用裸露式设计，在微型装置的运行工况下，自然风冷即可满足散热需求，无需额外增设冷却管路，进一步简化了整体结构。
