200LPM流量卧式离心泵结构设计

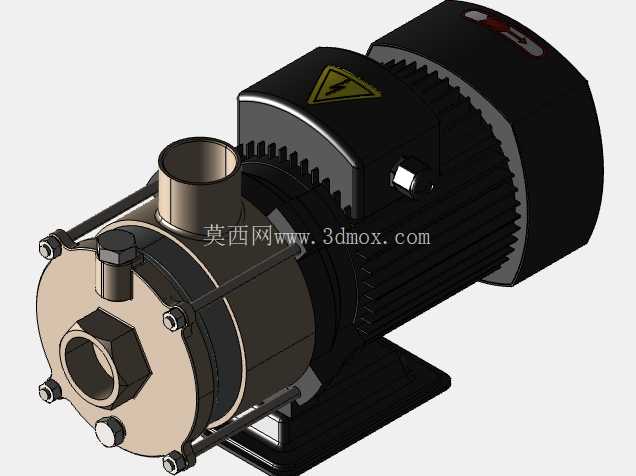

这款200LPM流量的卧式离心泵，在流体输送场景里属于通用性极强的通用动力单元，日常选型中经常会在中小流量的流体输送系统里碰到它的应用。从结构布局来看，它采用电机与泵体直联的同轴设计，没有额外的联轴器传动结构，整体轴向尺寸控制得比较紧凑，安装时不需要预留太大的轴向检修空间，对于安装空间受限的集成式泵站、移动排涝设备、小型灌溉机组来说，这种布局能有效降低整机的占地尺寸。泵体过流部分采用金属材质压铸成型，流道做了顺滑过渡处理，能减少流体在腔体内的沿程阻力损失，在额定200LPM流量工况下，能保证流体输送的效率处于合理区间，不会因为流道突变产生过多的紊流损耗。进出口的连接结构采用标准的管螺纹接口设计，现场安装时不需要额外加工过渡接头，直接和对应通径的输水管道就能完成对接，能减少现场安装的加工工作量。泵体底部的安装脚做了一体化的加强筋设计，安装孔位的间距经过匹配校核，和常规同功率等级的卧式泵安装尺寸具备一定的互换性，老旧设备替换时不需要重新加工安装基础，能缩短现场改造的工期。从功能适配场景来看，它的应用覆盖了多个常见的流体输送领域：农业灌溉场景中，它可以作为田间支管的增压泵，给喷灌、滴灌系统提供稳定的水压，满足小面积种植区域的灌溉供水需求；工业生产场景里，它可以配套循环水系统，给小型设备的冷却回路提供循环动力，保障设备运行时的热交换效率；施工场景下，它可以作为临时排水泵，抽排基坑、作业面的浅层积水，避免作业面积水影响施工进度；消防系统的辅助供水回路里，它可以作为稳压补水泵，维持管网的基础压力，在主消防泵启动前保证管网有足够的初始压力；另外在小型储水罐的补水、排水作业中，它也能独立完成流体的转输作业，不需要配套额外的增压设备。设计过程中，电机部分的散热筋做了轴向平行排布，能在电机运行时通过自身转子带动的气流带走壳体热量，即使在连续长时间运行的工况下，也能把电机绕组的温度控制在绝缘等级允许的范围内，避免过热烧损。电机端盖上的警示标识做了凸起式设计，长期使用也不会因为摩擦、积灰导致标识模糊，能提醒运维人员注意带电部件的安全防护。泵体和电机连接的密封部位采用了机械密封结构，相比传统的填料密封，它的泄漏量更小，运行时的摩擦阻力更低，不需要频繁调整密封压盖的压紧力，日常运维的工作量更小。泵轴的材质做了防锈处理，在输送常温清水类介质时，不会因为长期接触流体产生锈蚀，避免锈迹卡滞密封件或者污染输送介质。从安装边界来看，它的进出口中心高度、安装脚的孔距、整体的重心位置都做了平衡设计，安装时只要把底座固定在平整的基础上，不需要额外做配重调整，运行时的振动量能控制在较低水平，不会因为振动过大导致管道连接处松动漏水。选型时需要注意，这款泵的额定流量对应200LPM的输送能力，在实际管路系统中如果扬程超过额定范围，流量会出现相应衰减，设计管路时要提前计算沿程阻力和局部阻力，保证泵的运行工况点落在高效区间内，避免长期在偏离额定工况的区域运行导致效率下降、能耗升高。另外它的过流部件适配的介质主要是常温清水或者物理化学性质和清水接近的流体，不适合输送含有大颗粒固体杂质、强腐蚀性的流体，否则会造成流道磨损、密封件腐蚀损坏，缩短设备的使用寿命。日常运维时，只需要定期检查机械密封的泄漏情况、电机轴承的运行声音，不需要做过多的拆解维护，整体的维护成本比较低，适合在无人值守的简易供水站点长期使用。
