往复式动力机械十字头联动结构

在往复式动力机械的传动链路里，十字头是衔接直线运动与旋转运动的核心中间构件，这套结构的设计合理性直接决定了整机的运行寿命与动力传递效率，常见于中小型蒸汽机、内燃机、往复式压缩机的动力端布局中。从实际装配场景来看，十字头安装在机身中部的十字头滑道内，一侧通过活塞杆连接前端做直线往复运动的活塞组件，另一侧通过十字头销铰接连杆小头端，连杆大头端则与曲轴的曲柄销配合，整套结构需要在高速往复工况下持续承受交变冲击载荷，同时还要保证活塞的直线运动轨迹不发生偏斜，避免活塞环与气缸壁出现偏磨导致密封失效。

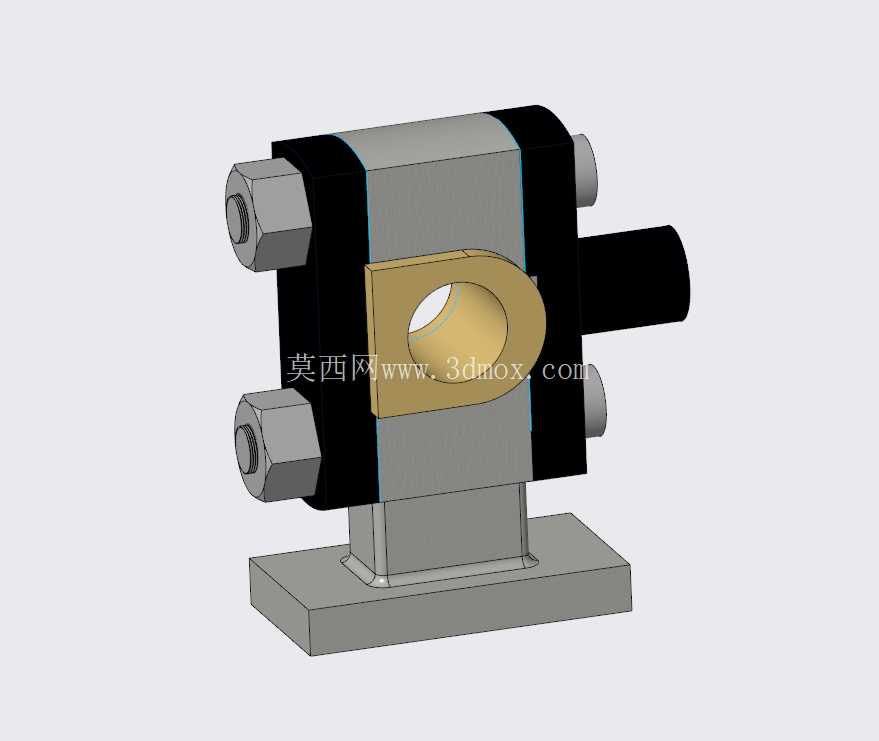

这套十字头结构采用分体式滑履设计，两侧对称布置的六角锁紧结构用于调整滑履与滑道之间的配合间隙，安装时可通过锁紧件的预紧力控制滑履的张紧程度，保证十字头在滑道内往复运动时既无卡滞，也不会因间隙过大产生横向敲击振动。中部的椭圆形销孔是十字头销的安装位，销孔内部设计有润滑油道接口，运行时压力润滑油会通过机身滑道的油孔进入十字头内部油道，持续润滑十字头销与连杆小头衬套的摩擦副，降低高速运动下的磨损速率。底部的一体式安装基座是十字头导向支撑的延伸结构？不对，实际结构中底部的方形基座是与十字头滑履一体加工的导向支撑面，与机身滑道的下支撑面贴合，承担十字头组件的垂直方向载荷，避免活塞杆因自重产生弯曲变形。

从设计思路层面看，这套结构优先保证了运动转换的同轴度要求，十字头销孔的轴线与活塞杆安装孔的轴线严格垂直，同时与曲轴轴线保持平行，加工时需要一次装夹完成两个核心孔系的精加工，避免装配时出现位置度偏差导致运动卡滞。两侧的滑履工作面采用了微凸的弧面设计？不，实际建模中滑履工作面为平面，与滑道的平面配合，表面粗糙度要求控制在Ra0.8以内，降低滑动摩擦阻力。外形尺寸方面，十字头的整体宽度适配对应功率等级机型的滑道宽度，安装时需要保证十字头在上止点、下止点位置时，滑履都不会脱出滑道的支撑范围，活塞杆伸出端的连接螺纹规格与对应机型的活塞杆端部螺纹匹配，不需要额外加工转接件即可完成装配。

在实际运维场景中，这套十字头结构的易损点主要集中在十字头销与滑履摩擦面，设计时预留了滑履磨损后的间隙调整空间，当运行一段时间出现配合间隙超差时，只需调整两侧锁紧件的预紧量即可恢复配合精度，不需要整体更换十字头组件，大幅降低了设备的运维成本。结构建模时对各个配合面的公差配合做了明确设定，滑履与滑道采用H7/f6的间隙配合，十字头销与销孔采用H7/k6的过渡配合，保证装配后既有足够的连接刚性，又不会出现装配应力导致的变形。另外，结构上做了轻量化处理，在保证刚性的前提下去除了非受力区域的多余材料，降低十字头组件的往复运动惯量，减少曲轴旋转时的不平衡载荷，提升整机运行的平稳性。
