内燃机用活塞结构三维设计数模

在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其结构设计合理性直接决定动力输出效率、运行可靠性与整机使用寿命。这款活塞三维数模完整还原了量产活塞的全部结构细节，可直接用于教学演示、结构验证、压铸模具开发以及虚拟装配仿真场景。从实际工况来看，活塞需要在气缸套内完成高频往复直线运动，顶部直接承受燃烧室内高温高压燃气的冲击，同时将燃烧产生的推力通过活塞销传递给连杆，最终带动曲轴旋转完成动力输出，整个工作过程中活塞需要同时承受机械负荷与热负荷的双重作用，对结构强度、热变形控制、密封性能都有极高要求。

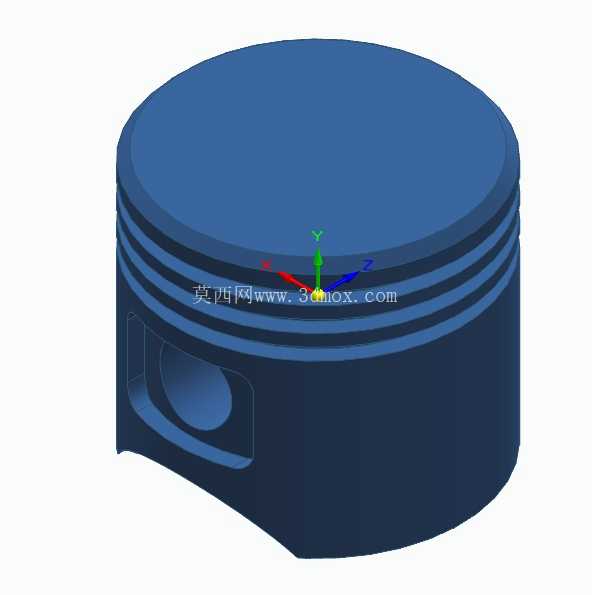

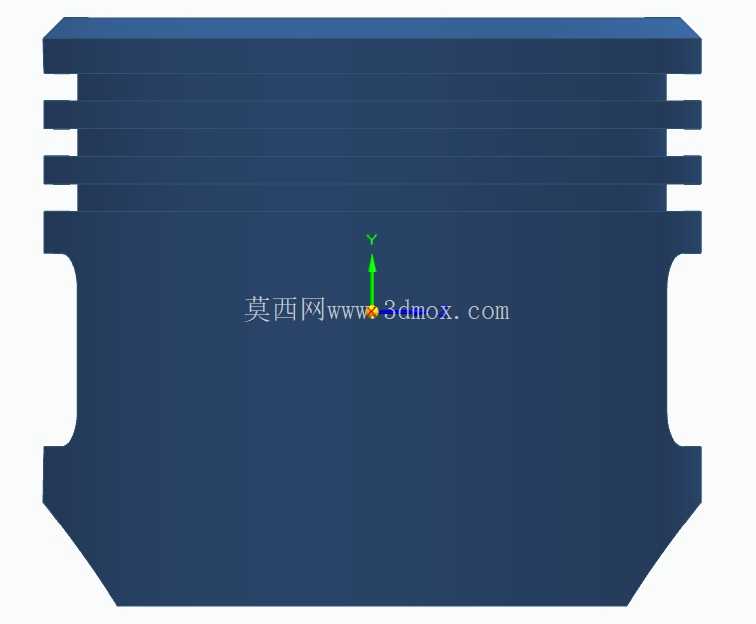

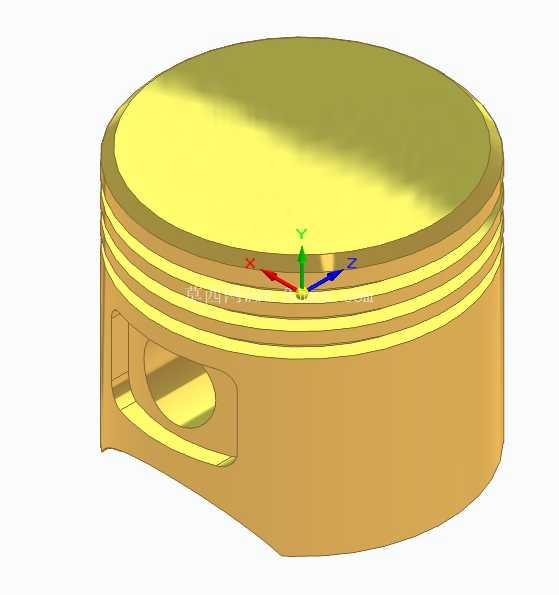

数模呈现的活塞采用典型的铝合金活塞结构设计，顶部为平整的凹面设计，可配合气缸盖、气缸壁形成规则的燃烧室空间，顶面的轮廓精度直接影响压缩比控制，建模过程中严格控制了顶面的平面度与边缘圆角参数，避免应力集中导致的顶部开裂问题。活塞头部设置了多道环槽结构，从数模上可以清晰看到三道平行环槽，靠顶部的两道为气环安装槽，最下方的一道为油环安装槽，气环的作用是密封活塞与气缸壁之间的间隙，防止燃烧室内的高压燃气窜入曲轴箱，同时将活塞顶部吸收的热量传导到气缸壁再通过冷却系统散出；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，实现活塞与缸壁之间的润滑减磨。环槽的宽度、深度以及槽底的圆角都经过参数化建模，可根据不同缸径的设计要求快速调整尺寸，适配不同排量的内燃机需求。

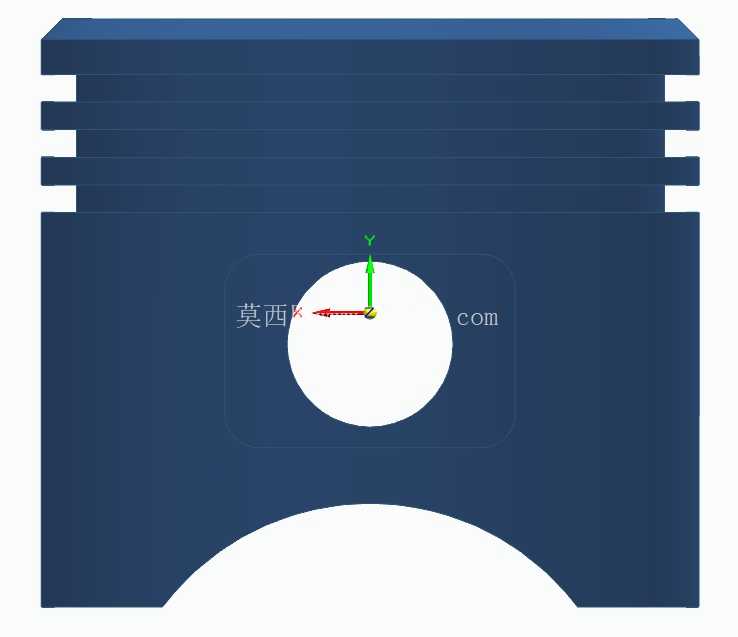

活塞裙部是导向与承受侧推力的核心部位，数模中裙部采用了变椭圆的型线设计思路，这种设计是考虑到活塞工作时受热不均，顶部温度高膨胀量大，裙部温度低膨胀量小，同时活塞在侧推力作用下会产生机械变形，变椭圆裙部可以在热态工况下与气缸壁保持均匀的配合间隙，避免出现拉缸、敲缸等故障。裙部开设的活塞销座孔为贯通式结构，孔内设置了卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，销座与裙部之间设置了加强筋结构，可有效分散活塞销传递的冲击载荷，避免销座位置出现应力集中导致的开裂问题。

从安装边界来看，这款活塞的外圆尺寸与对应缸径的气缸套为间隙配合，建模时预留了合理的配合间隙范围，活塞销孔的同轴度、环槽与活塞轴线的垂直度都严格按照机械设计公差要求进行约束，可直接导入装配环境完成与连杆、活塞销、活塞环的虚拟装配，验证运动过程中是否存在干涉问题。在压铸模具开发环节，该数模可直接作为模具型腔设计的参考依据，裙部的拔模角度、壁厚均匀性都已经按照压铸件的工艺要求进行优化，避免压铸过程中出现缩孔、冷隔等成型缺陷，头部的环槽结构在模具设计时需要考虑抽芯结构，数模中清晰的结构特征可帮助模具设计人员快速完成分模面选择与抽芯机构设计。

针对不同的应用场景，该数模的参数化特征支持快速修改调整，比如针对高增压柴油机的使用需求，可以调整顶部厚度、增加环槽数量、优化销座加强筋结构；针对小型通用汽油机的轻量化需求，可以减薄非受力区域的壁厚、优化裙部型线降低往复运动质量。整个建模过程严格遵循机械设计的工艺性要求，所有转角位置都设置了合理的工艺圆角，避免锐边导致的应力集中，同时也符合压铸、机加工的工艺要求，减少后续加工的工序难度。在虚拟仿真环节，该数模可直接导入运动仿真软件，设置对应的材料属性、运动约束与载荷条件，模拟活塞在不同转速下的运动轨迹、受力状态以及热变形情况，为后续的结构优化提供数据支撑。
