多规格电位器调节旋钮组件结构设计

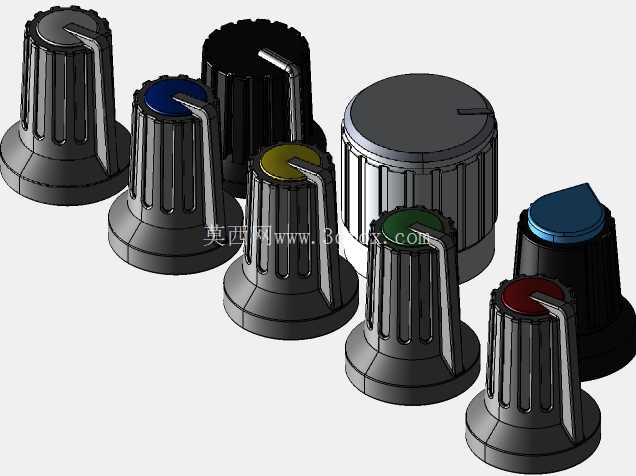

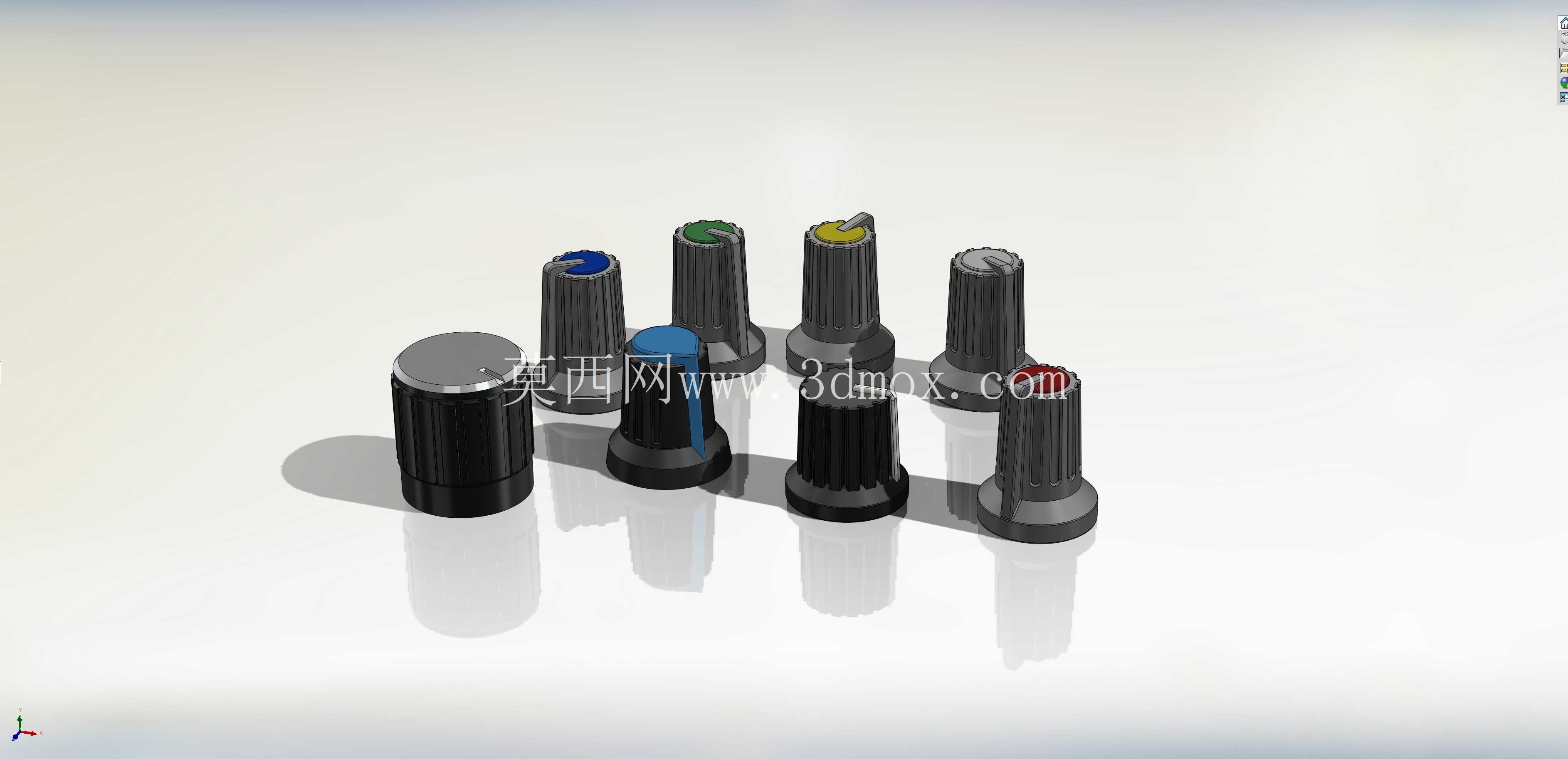

这类旋钮组件主要配套电子控制设备、工业测控面板、音频调控装置、实验仪器操作台使用，作为人机交互的直接操作部件，承担参数调节、档位切换、信号幅值调整的实际功能，操作人员通过旋转旋钮带动内部电位器轴转动，将角位移转化为电阻值变化，最终实现对应设备的参数调整输出。从结构设计层面看，整套旋钮覆盖了不同高度、不同顶部标识的多规格型号，可适配不同安装深度的面板布局需求，部分型号顶部预留了色标安装位，可通过嵌入不同颜色的标识块区分功能通道，避免多旋钮排布时的误操作问题。旋钮主体采用带防滑纹理的柱形结构，外壁的竖向防滑筋沿圆周均匀分布，筋条高度控制在0.8-1.2mm区间，既保证旋转操作时手指与旋钮间有足够摩擦力，不会出现打滑脱手的情况，又不会因筋条过于突出导致清洁难度提升，适配工业场景下长期使用的积灰清理需求。底部的安装配合段采用D型孔设计，与电位器的D型输出轴精准匹配，配合段的轴向长度根据不同型号做差异化设计，短款型号适配薄面板安装场景，长款型号适配带夹层的设备面板，安装后旋钮与面板间预留0.3-0.5mm的间隙，避免旋转过程中与面板表面产生摩擦卡顿。部分重载调节场景的旋钮顶部嵌入了金属装饰盖，既提升了旋钮的抗冲击性能，避免工具掉落砸损旋钮顶部，也优化了操作时的指尖触感，金属盖与塑胶主体采用卡扣式连接，装配时无需额外粘接工序，可直接通过工装压装到位，提升批量装配效率。设计过程中需要重点考量旋钮的旋转扭矩适配性，塑胶主体的硬度控制在邵氏80-85HD区间，既保证长期旋转使用不会出现孔位磨损导致的配合松旷，也不会因硬度过高在低温环境下出现脆裂问题。防滑筋的排布角度做了圆弧过渡处理，操作时手指接触不会产生明显的硌手感，连续调节操作时的舒适度符合人机工程学要求。不同高度的旋钮可在同一控制面板上形成视觉区分，高频操作的旋钮采用加高设计，操作人员无需精准目视即可快速定位操作位置，低频调节的旋钮采用矮款设计，避免日常操作时的误触碰。安装边界方面，单颗旋钮的最大外径控制在12-18mm区间，相邻旋钮的中心距预留25mm以上的操作空间，保证手指旋转操作时不会触碰相邻旋钮，安装时从面板背面将电位器固定后，旋钮从面板正面直接压入电位器轴，配合到位后有明显的卡扣到位反馈，无需额外的顶丝固定，装配效率相比传统顶丝固定结构提升60%以上。针对不同的使用场景，旋钮的塑胶材质可做适配调整，普通室内设备场景采用常规ABS材质即可满足强度要求，户外使用的设备场景可更换为耐候性ABS+PC合金材质，提升抗紫外线、耐高低温性能，避免长期户外使用出现褪色、脆裂问题。旋钮顶部的色标槽可嵌入红、蓝、绿、黄、灰等不同颜色的标识片，分别对应电源调节、信号输入、信号输出、增益调节、功能切换等不同功能通道，操作人员可快速识别对应调节功能，降低操作失误率。整套旋钮的同轴度公差控制在0.1mm以内，旋转过程中不会出现明显的偏心晃动，保证调节过程的手感顺滑，不会出现卡顿、跳变的问题，适配高精度参数调节的场景需求。
