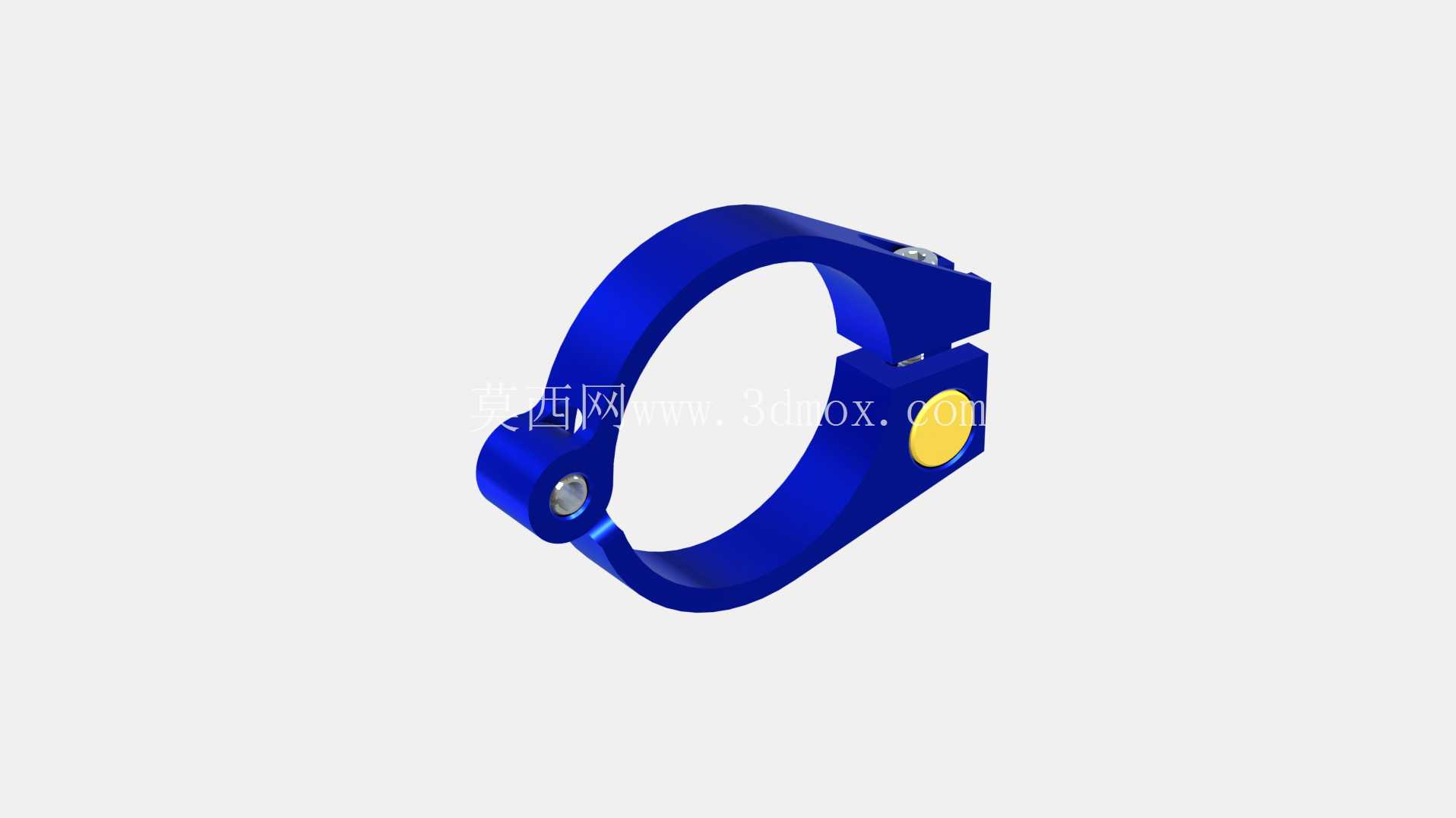

快开式环形管夹紧固连接结构

这款快开式环形夹持结构，核心应用场景集中在低压流体输送管路的快速装拆工位、小型设备外置管线的临时固定场景，以及需要频繁开合检修的线束束紧工位，区别于传统螺栓紧固的管箍结构，它的快拆属性能够大幅降低管线维护、部件拆装的作业时长，在食品加工管线、实验室流体管路、小型气动设备外接气路的布设场景中适配性极强。从功能特性来看，该结构依靠单侧的偏心锁紧凸轮实现快速开合，环形主体采用一体式弯折成型的刚性结构，闭合状态下环体内壁能够与被夹持管件的外圆面形成均匀的面接触，不会像传统喉箍那样出现局部应力集中导致管件变形的问题，锁紧端的销轴结构保证开合过程中两侧环体不会出现错位偏移，带防滑纹理的偏心拨片能够让操作人员无需借助额外工具，仅靠手动按压即可完成锁紧与解锁动作，拨片表面的滚花处理也能避免带油污操作时出现打滑问题。设计思路上，这款结构优先考虑了装拆效率与夹持可靠性的平衡，环形主体的壁厚经过反复校核，既保证夹持状态下的结构刚性，不会因为锁紧力过大出现环体塑性形变，也控制了整体重量，不会给被夹持的薄壁管线带来额外的负重；铰接端的内嵌轴承结构能够减少长期开合使用后的磨损量，避免铰接间隙过大导致锁紧后环体不同心的问题；锁紧端的限位凸台能够精准控制偏心轮的锁止行程，不会出现过锁导致环体过度收缩夹伤薄壁管件，或是锁止行程不足导致夹持力不够出现管线滑脱的问题。从安装边界与尺寸适配来看，该结构的环体内径为固定尺寸，适配对应外径的圆形管件、线束或是柱状部件，安装时无需在被夹持部件上做额外的打孔、焊接等预处理，仅需将环体打开套入待固定位置，按压锁紧拨片即可完成固定；铰接端预留的安装孔可以搭配固定螺栓，将整个夹持结构预装在设备机架、墙面支架等固定基座上，实现管线的定点固定，安装孔的位置经过重心校核，锁紧状态下整个结构的受力中心与安装孔轴线重合，不会出现长期使用后结构歪斜偏移的问题；环体开口处的预留间隙经过精准计算，开合状态下的开口量足够让带接头的管线直接卡入，无需提前拆卸管线端部的接头，进一步提升了现场装拆的效率。在实际使用过程中，该结构的夹持力能够满足常规低压管线、轻型线束的固定需求，不会因为设备运行的常规振动出现松脱，偏心锁紧结构自带的自锁属性也能避免意外触碰导致解锁，相比传统的螺栓紧固管夹，它的重复装拆精度更高，多次开合后依然能够保持稳定的夹持同心度，不会出现装拆一次就需要重新调整位置的问题，对于需要定期清理、更换内部滤芯或是检修的管路段，这种结构能够大幅降低运维的人工成本，也减少了传统螺栓反复拆装出现的螺纹滑牙、零件丢失等问题。结构的所有棱角位置都做了倒圆角处理，不会在安装过程中划伤操作人员的手部，也不会割伤管线外层的防护套，适配塑料软管、薄壁金属管、带橡胶防护层的线束等多种被夹持物件，不会因为棱角挤压导致防护层破损出现管线泄漏、线束短路等隐患。
