带镰刀锤子标识的红色五角星徽章结构设计

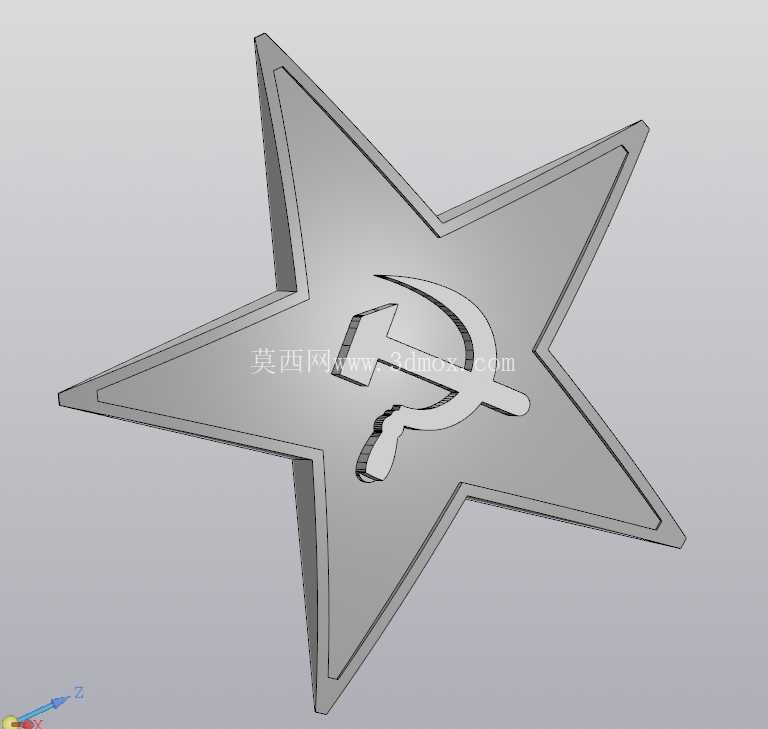

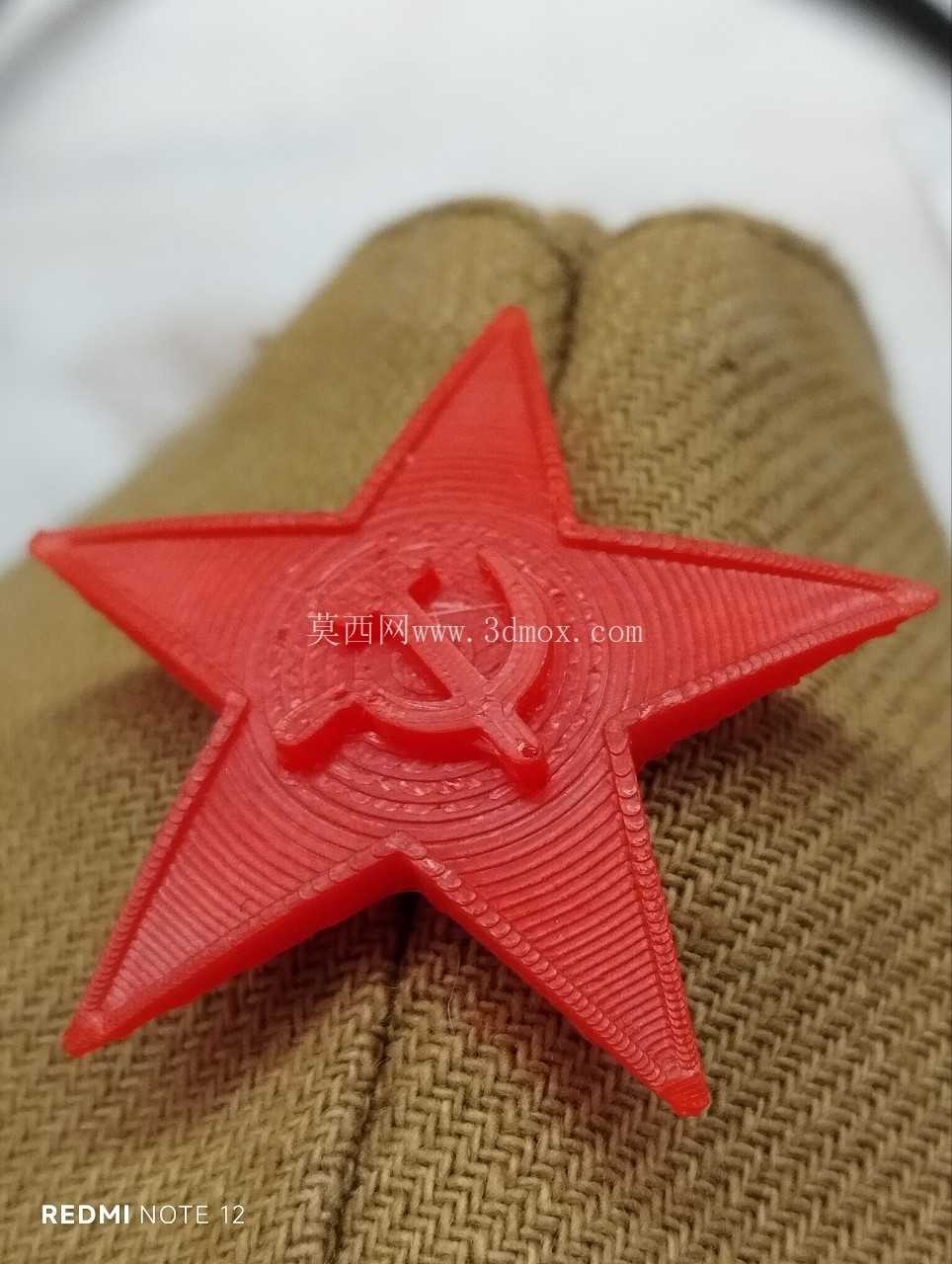

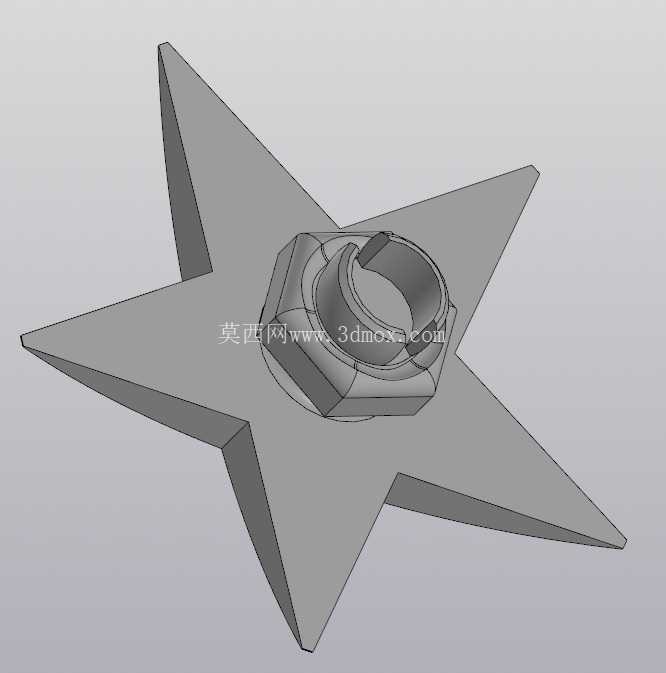

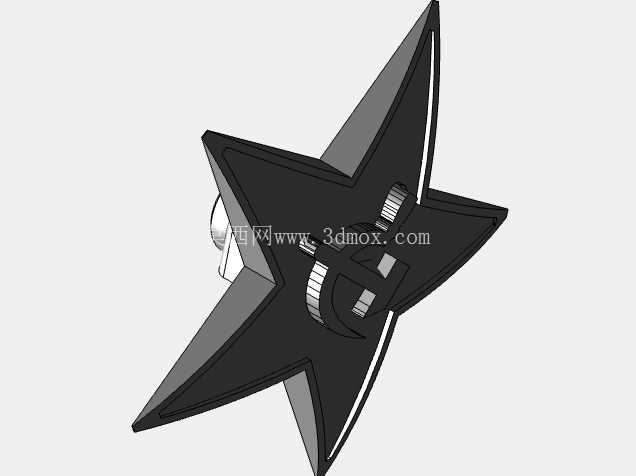

这款带镰刀锤子标识的红色五角星饰件，在红色文化主题展陈、复古军旅服饰复刻、主题纪念周边生产领域有明确的应用场景，日常可作为帽徽、胸章固定在织物面料表面，也可嵌入主题展墙、纪念摆件的表层作为视觉标识使用，适配压铸量产的加工工艺，能满足批量生产的尺寸一致性要求。从结构设计层面看，整体采用正五角星几何构型，五个尖角的角度严格遵循对称等分原则，每个尖角的棱边做了微小的圆弧过渡处理，避免压铸成型后出现锐边毛刺，同时也能减少日常使用过程中尖角磕碰断裂、勾刮织物的问题。五角星中心区域的镰刀锤子标识采用凸起式浮雕结构，浮雕高度控制在0.8mm-1.2mm区间，既保证标识的视觉辨识度，又不会因为凸起过高导致压铸充型时出现缺料、冷隔缺陷，浮雕与五角星基底的衔接处做了0.3mm的圆角过渡，方便压铸脱模时不会拉伤型腔表面，也能减少后续抛光工序的工作量。饰件的背面设计有两个对称分布的固定脚，固定脚的位置选在五角星相邻两个尖角的内侧区域，避开中心浮雕的正投影位置，不会对正面的标识完整性造成影响，固定脚的直径设置为1.5mm，长度为3mm，安装时可穿过织物表面的预制小孔，通过压铆或者点胶的方式完成固定，固定脚的根部做了加强筋过渡，能承受日常佩戴过程中的拉扯力，不会出现固定脚从基底断裂的问题。从安装边界来看，这款五角星饰件的外接圆直径控制在40mm，整体厚度为2.5mm，安装后突出织物表面的高度不超过3mm，不会因为突出过高影响日常穿戴的舒适性，也不会在衣物收纳时因为挤压出现变形。设计过程中充分考虑了压铸工艺的成型特性，整个饰件的壁厚保持均匀，最小壁厚不小于1.2mm，避免压铸过程中因为壁厚差异过大出现缩孔、表面凹陷的缺陷，五角星表面的细密防滑纹理采用平行于尖角棱边的排布方式，纹理深度控制在0.1mm，既可以模拟传统布质帽徽的织物纹理质感，又能在压铸时让金属液平稳充型，不会出现纹理填充不完整的问题。在实际使用场景中，这款饰件除了适配棉质、卡其布等常规军服面料的安装需求，也可以通过更换背面固定结构，适配金属、亚克力、木质等不同材质的展示基材，比如在主题展馆的标识牌制作中，可以将背面的固定脚替换为粘贴式底座，直接粘接在标识牌表面，不需要额外打孔破坏基材完整性。从结构强度校核的角度看，整个饰件采用锌合金压铸材质的话，2.5mm的基底厚度完全可以满足日常使用的抗冲击要求，即使从1.2m的高度自由落体到硬质地面，也不会出现尖角断裂、浮雕变形的问题，表面的红色涂层采用静电喷塑工艺处理，涂层厚度控制在0.05mm-0.08mm，既能保证颜色的均匀饱和度，又不会因为涂层过厚掩盖表面的纹理细节和浮雕轮廓。设计时还特意调整了五个尖角的曲率，让每个尖角的末端不是尖锐的直角，而是带有微小的圆弧收边，这样在批量压铸生产时，型腔的尖角位置不会因为应力集中过早出现开裂，能有效延长压铸模具的使用寿命，降低批量生产的模具损耗成本。饰件的整体重量控制在8g左右，安装在帽檐正面或者胸前位置时，不会因为重量过大导致面料出现下坠变形，长时间佩戴也不会有明显的异物感。在和织物配合安装时，固定脚的间距设置为12mm，和常规帽徽的安装孔位尺寸兼容，不需要对原有帽装的安装孔进行二次修改，就能直接替换安装，适配性较强。
