可换刀片式带支撑深孔钻头结构

在机加工孔加工工序里，尤其是大长径比的深孔加工场景，普通整体硬质合金钻头不仅成本高，一旦刀头磨损整支刀具就报废，而且长悬伸工况下极易出现振刀、孔壁粗糙度超差、孔轴线偏斜的问题，这款带支撑结构的可换刀片式钻头，就是针对这类加工痛点做的结构优化设计。从实际应用场景来看，这类刀具主要适配立式加工中心、数控车床、深孔钻床的金属切削工序，覆盖碳钢、合金钢、铸铁、有色金属等常见工件材料的孔加工，不管是液压阀块的深油孔加工、模具的冷却水道加工，还是轴类零件的中心孔、传动部件的安装孔加工，都能匹配对应的切削参数完成加工。

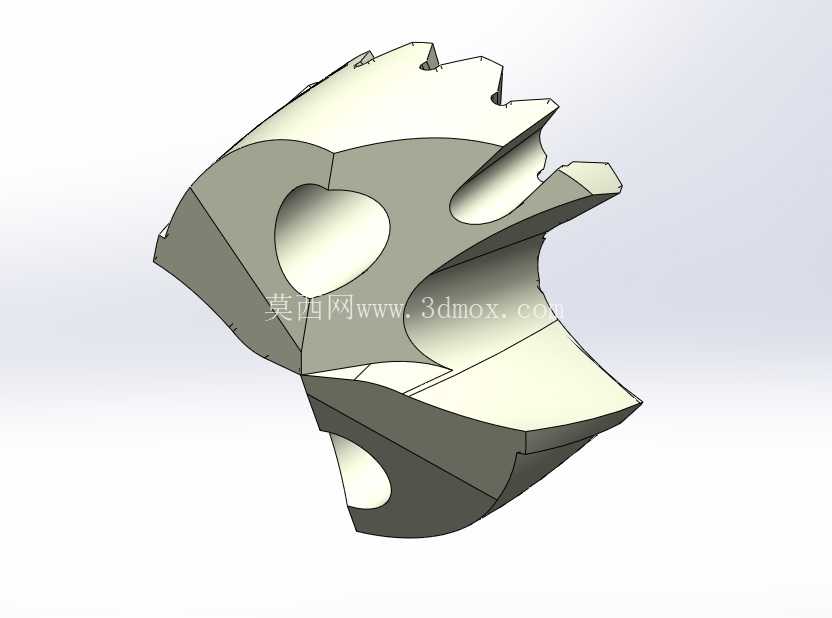

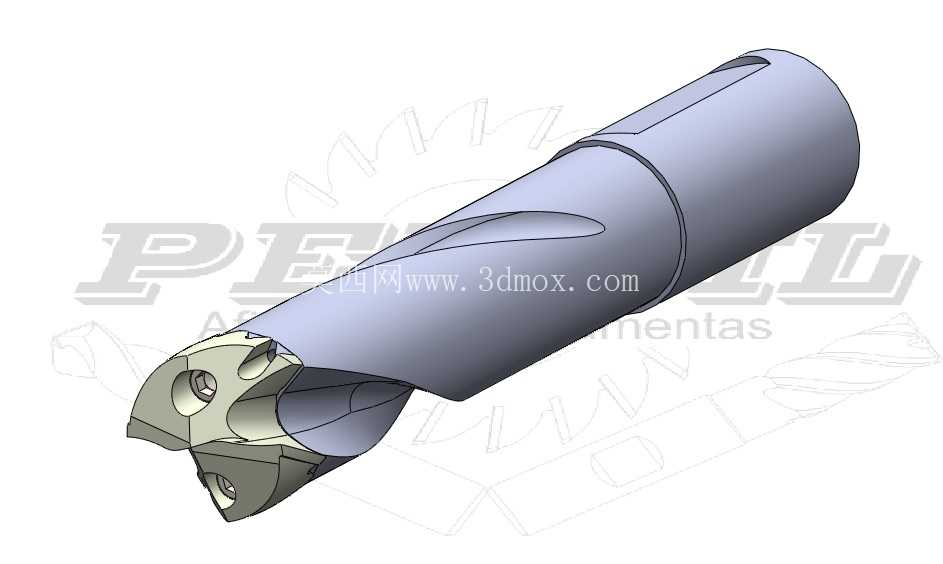

从功能特性上看，这款钻头采用分体式结构，前端刀头为可更换的硬质合金切削单元，刀体本身采用合金钢制作，仅在切削刃部分使用硬质合金材料，相比整体硬质合金长钻头能大幅降低刀具使用成本，当切削刃磨损后，不需要更换整支刀体，仅需更换前端刀头即可恢复切削性能，同时刀头的定位结构做了高精度配合设计，更换后不需要重新对刀，重复定位精度能控制在0.02mm以内，完全满足常规孔加工的公差要求。刀体上的螺旋排屑槽经过抛光处理，槽型的螺旋角经过优化，在深孔加工时能顺畅引导切屑排出，避免切屑在孔内堆积造成堵屑、刮伤孔壁的问题。

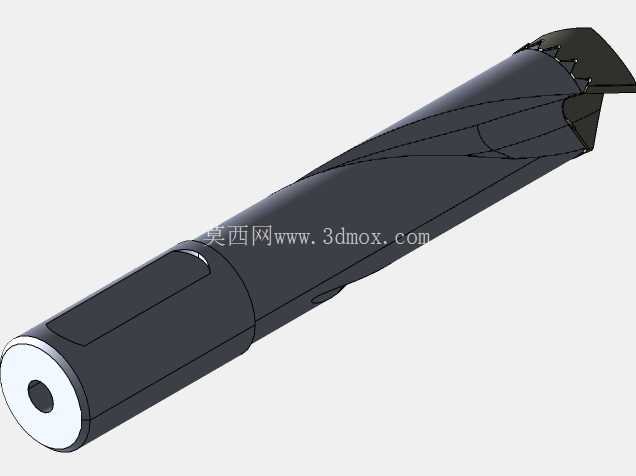

最核心的支撑结构设计在刀头与刀体的连接位置附近，设置了导向支撑块，在钻头切入工件后，支撑块会紧贴已加工的孔壁，起到径向支撑的作用，抵消切削过程中产生的径向切削力，避免长悬伸刀体出现挠曲变形，大幅降低振刀的概率，即使在长径比达到8倍径的加工工况下，也能保证孔的直线度和圆柱度，不会出现孔口喇叭口、孔轴线偏斜的问题。刀体尾部采用标准的侧固式刀柄结构，能适配市面上绝大多数标准刀柄的装夹要求，安装时不需要额外定制转接套，装夹后刀柄与主轴的同轴度能得到可靠保证，避免因装夹偏心造成的切削振动、刀头异常磨损问题。

从设计思路上，这款刀具的结构完全围绕深孔加工的实际痛点展开：首先是分体式结构平衡了刀具成本与切削性能，硬质合金刀头保证切削刃的硬度和耐磨性，合金钢刀体保证整体的韧性和抗扭强度，避免长刀体断裂的风险；其次是导向支撑结构的位置经过计算，刚好在切削刃后方的稳定区域，切入工件后第一时间形成支撑，相当于在孔内给刀体增加了一个辅助支撑点，等效缩短了刀具的悬伸长度，大幅提升了加工过程的刚性；排屑槽的槽深和螺旋角匹配不同直径规格的切削参数，保证切屑能顺利沿着槽型排出，同时刀体内部设计有冷却通道，切削液能直接从刀头附近的出水口喷出，直达切削区域，既可以给切削刃降温，也能通过高压切削液的冲击力辅助冲排切屑，进一步提升排屑效率。

从安装边界来看，这款钻头的刀体外径与加工孔径为间隙配合，支撑块的外径比切削直径小0.02-0.05mm，既可以保证支撑块能顺利进入孔内，又能起到可靠的导向作用；尾部刀柄的直径和夹持长度符合标准侧固刀柄的尺寸规范，装夹时只要保证刀柄插入夹头的长度达到标准要求，即可传递足够的切削扭矩，不会出现打滑的问题；刀头的安装采用螺钉锁紧结构，更换刀头时仅需拧紧锁紧螺钉即可完成固定，锁紧力经过校核，能承受大进给切削时的扭矩载荷，不会出现刀头松动的问题。在实际选型使用时，需要根据加工孔径匹配对应规格的刀头和刀体，根据工件材料调整切削转速和进给量，同时保证高压冷却系统的压力达到要求，就能充分发挥这款刀具的加工性能，相比普通长钻头，加工效率能提升40%以上，刀具综合成本能降低60%左右，非常适合批量零件的深孔加工工序。
