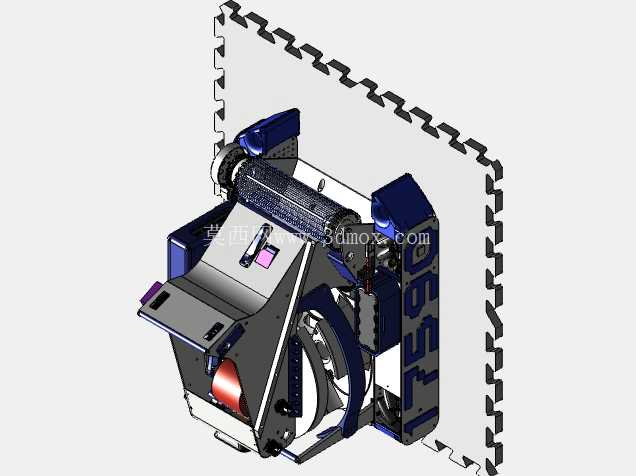

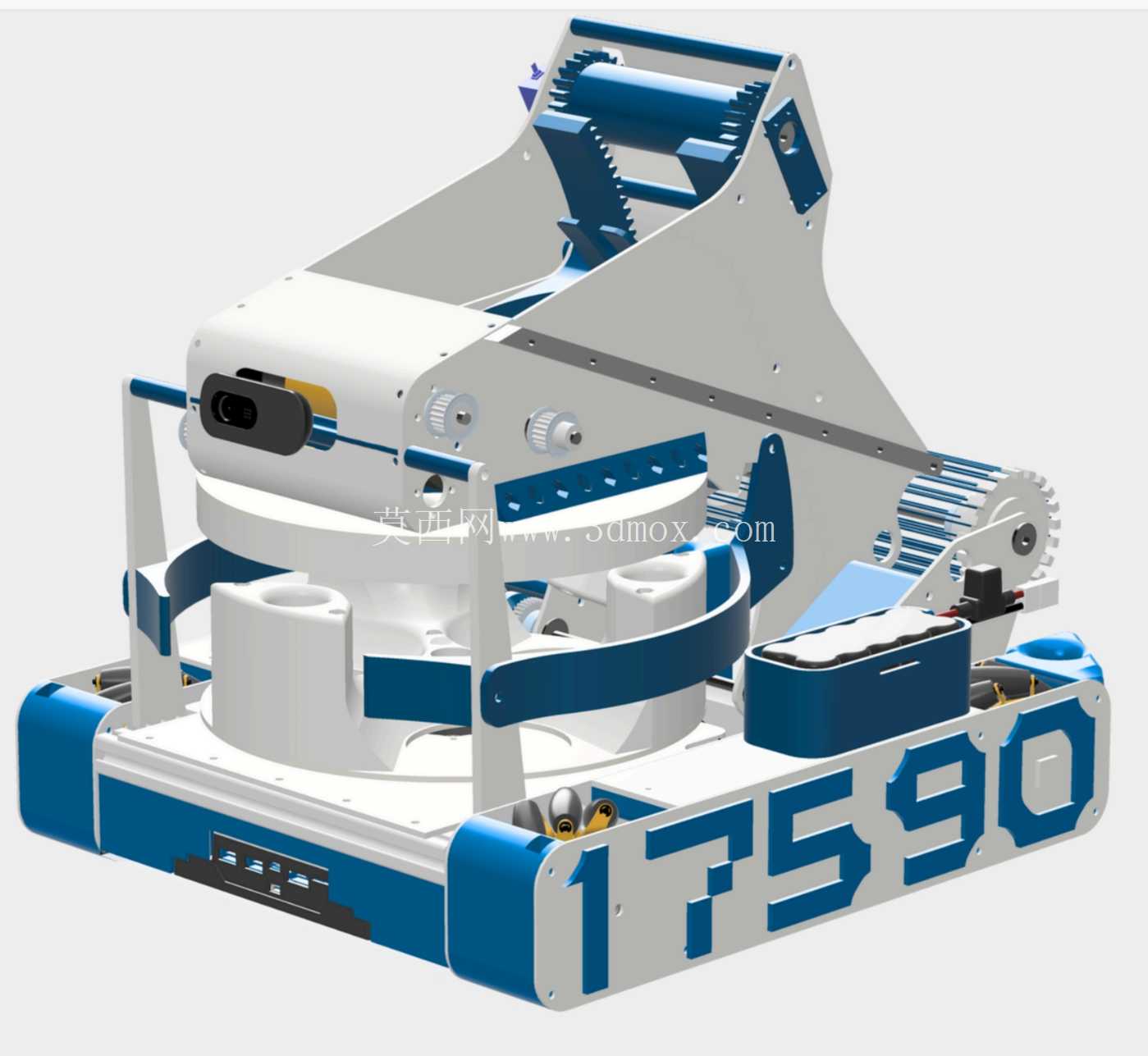

FTC赛事17590号竞技机器人结构设计

这套竞技机器人结构针对青少年科技赛事的对抗场景设计，整体采用分层布局思路，底层为行走驱动单元，中层为功能执行机构安装位，上层为任务作业模块，所有结构件的安装孔位均做了等间距标准化设计，方便赛事现场快速拆装调整、更换损坏部件。底盘框架采用铝型材拼接搭配板材封边的结构，既保证整体刚性，又能控制整机重量，行走轮组采用麦克纳姆轮布局，可实现全向移动，在赛事场地有限的空间内完成横移、原地旋转、斜向行进等动作，适配赛事中需要快速走位、避让对抗方、精准停靠任务点位的需求。底盘上预留了电池、主控板、驱动模块的安装槽位，所有走线均设计了隐藏式线槽，避免赛事对抗过程中线缆被剐蹭拉扯导致的接触不良问题。中层的抬升机构采用齿轮齿条搭配同步带的传动结构，抬升行程覆盖赛事任务要求的高度区间，抬升臂的末端设计了快换接口，可根据不同任务需求快速更换夹取、推送、承接类的执行末端，抬升过程中设置了硬限位与软限位双重保护，避免超出行程导致的结构损坏。上层的任务执行模块针对解码类赛事任务设计，带有可精准对位的卡槽结构与触发机构，可完成赛事指定的物件搬运、码放、触发类任务，机构的动作行程经过反复校核，保证对位精度控制在赛事要求的误差范围内。整机的外形尺寸严格遵循赛事规则的尺寸边界要求，初始状态下完全符合入场检录的尺寸限制，所有伸出机构在动作过程中也不会超出规则允许的活动范围，避免赛事中出现违规判罚。结构设计过程中充分考虑了赛事对抗中的碰撞防护，底盘四周做了圆弧倒角处理，易碰撞的位置加装了高韧性的防护条，传动机构的外露部分均设置了防护挡板，避免对抗中异物卡入传动链导致的机构卡死。所有传动部件的选型均兼顾轻量化与负载能力，齿轮采用高强度工程塑料材质搭配金属嵌件，既减轻重量又保证齿面的耐磨性能，转轴部位采用带座轴承支撑，减少传动过程中的晃动量，提升机构动作的稳定性。整机的重心经过反复配平调整，在抬升机构举升到最高位置、携带最大负载的状态下，依然不会出现倾翻风险，适配赛事中快速启停、急转急停的移动工况。电气元件的安装位均设计了减震缓冲结构，避免移动过程中的震动导致元件松动、接线脱落，电池安装位设置了快速锁紧结构，可在赛事中场休息时快速更换电池，减少备赛等待时间。整套结构的装配逻辑遵循模块化设计思路，每个功能单元都可独立拆解，单个模块出现故障时可快速整体更换，不需要拆解整机其他部分，适配赛事现场紧张的维修调整节奏，结构上的所有调节位都设置了刻度标识，方便队员快速调整参数，不需要反复测量对位。
