FRC赛事竞技升降作业机器人结构设计

该款竞技类移动作业机器人，主要面向青少年机器人工程挑战赛的场地作业需求设计，整体采用铝型材搭建模块化框架，兼顾结构强度与快速拆装调整的赛事适配性。底盘部分采用差速驱动布局，两侧布置大直径防滑轮组，配合底部的支撑轮结构，能够在赛事场地的平整硬质地面上实现快速启停、小半径转向甚至原地回转动作，满足赛事中快速穿梭场地、抢占作业点位的移动需求，底盘框架预留了多组安装孔位，可根据不同赛季的任务需求快速加装拾取、投射、夹取等不同功能的执行末端，无需对主框架做大规模改动。

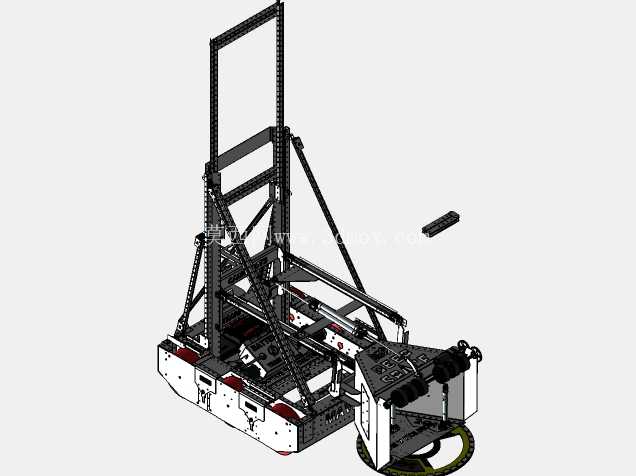

升降机构采用多级框架嵌套的导轨式结构，通过同步带加线性导轨的组合实现竖直方向的长行程升降，两侧布置斜向加强撑杆抵消升降过程中产生的侧向弯矩，避免高位作业时出现框架晃动、定位失准的问题，升降滑台的安装面预留了标准孔距的安装接口，可根据任务需求搭载不同的作业执行组件，比如物料拾取夹爪、投射装置、抬升托架等，升降行程覆盖赛事常见的高位物料放置、高处目标触发的作业高度范围，驱动部分采用伺服电机配减速器的方案，可精准控制升降高度，停位精度满足赛事作业的定位要求。

从安装边界来看，整机收拢状态下的外轮廓尺寸符合赛事规则的尺寸限制要求，所有外伸部件均做了圆角防护处理，避免对抗过程中出现部件磕碰损坏或者卡滞场地结构的问题，电气元件全部布置在底盘中部的密封安装舱内，线束沿铝型材的槽道内走线并做固定处理，避免机器人快速移动、机构动作过程中线束被拉扯、剐蹭导致的故障。

在结构设计思路上，整机采用模块化拆分的设计逻辑，底盘、升降框架、执行组件三个部分可独立拆分维护，赛事现场如果出现部件损坏，可快速拆解更换备用件，无需整台设备拆解检修；框架连接全部采用标准紧固件连接，没有采用焊接等不可拆卸的连接方式，方便参赛队伍根据赛事任务的变化快速调整结构参数，比如调整升降架的高度、更换轮组的直径、调整执行组件的安装位置等。

实际作业过程中，该机器人可完成场地内的物料拾取、转运、高位投放，以及场地内的触发机构操作等多种任务，移动底盘的动力储备足以带动满载状态的整机完成爬坡、越障等动作，升降机构的负载能力可满足单次携带多块赛事物料的需求，结构的刚性设计保证了高速移动、急停急转状态下各部件不会出现形变松脱，整体的重心经过配平设计，升降架升至最高位置时整机依然保持足够的稳定性，不会出现侧翻风险。

从结构设计的参考价值来看，这款机器人的铝型材框架搭建思路、模块化接口设计、差速底盘的布局方式，都可以为同类移动作业机器人、小型AGV、竞技类机器人的结构设计提供参考，尤其是在需要快速迭代调整结构、兼顾强度与拆装便捷性的应用场景下，这种标准化型材加模块化安装的设计方案，能够大幅缩短设计迭代周期，降低加工制造成本，同时也方便后期的维护调整。
