级进冲压连续送料带料排样结构

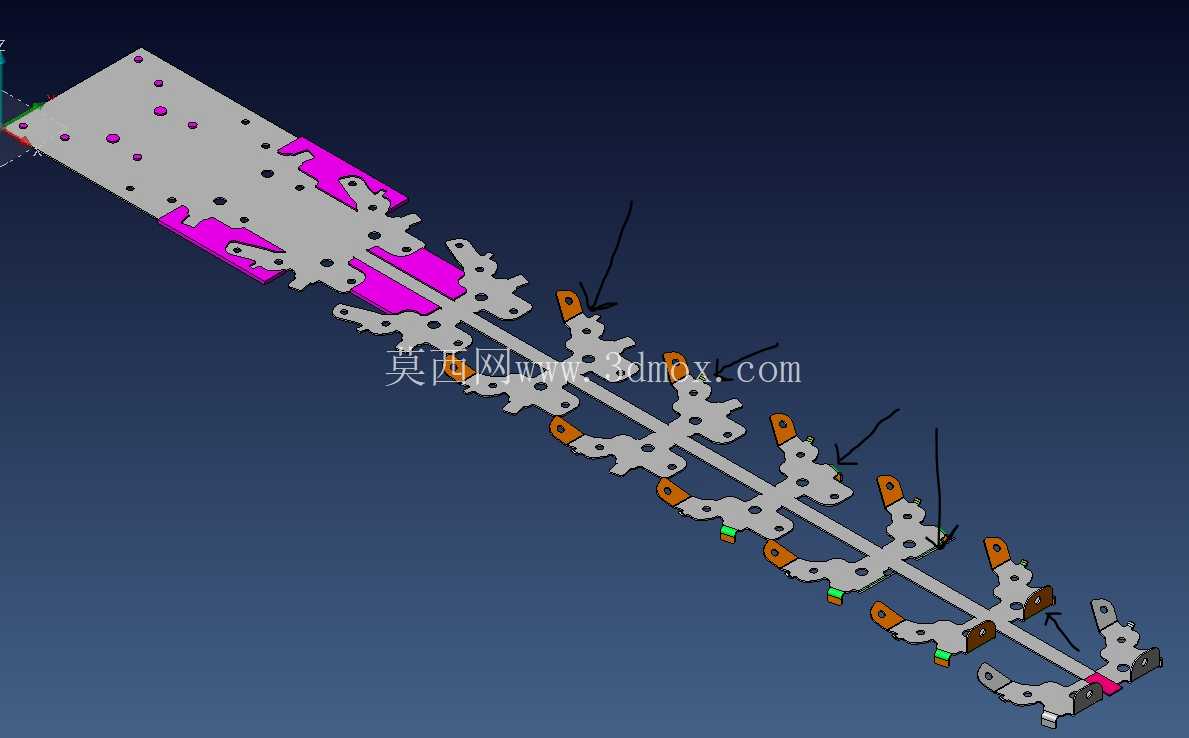

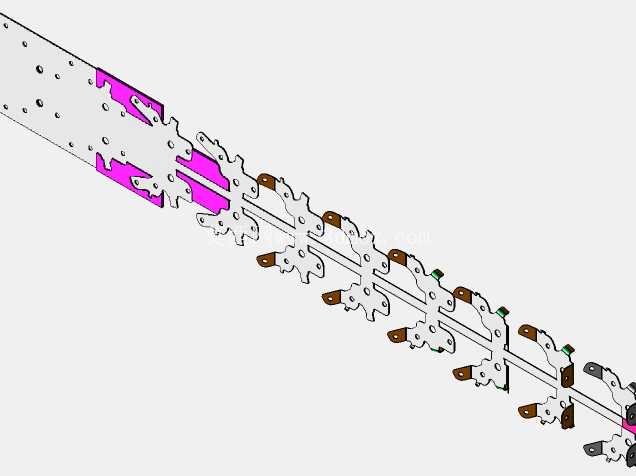

这套带料排样结构是高速级进冲压生产线的核心载体部分，主要适配薄金属板材的连续多工位冲压加工场景，常见于电子接插件、小型五金结构件、精密弹片类零件的大批量量产环节，对应冲床行程速率可覆盖每分钟120-400次的高速冲压工况，能在单次冲床行程内完成多工位同步加工，避免单工序模多次定位带来的累积误差。从结构功能来看，整条料带通过侧边的导正孔与模具内的导正销配合，实现每个冲压工位的精准定位，料带两侧的载体部分承担送料过程中的牵引力传递，保证步距送进的一致性，避免送料偏移导致的产品报废。排样设计阶段优先考虑了材料利用率，将零件冲裁轮廓嵌套排布，在保证载体连接强度的前提下尽可能缩小步距宽度，减少边角废料的产生；同时针对不同冲压工序的受力特点，将冲裁、弯曲、成型工序按受力均衡原则排布，避免单侧受力导致的料带偏移，每个工位之间预留足够的模具强度空间，保证凸凹模安装位置不会出现壁厚过薄的问题。料带的送进依靠自动送料机配合模具内的误送检知装置实现，当料带送进步距出现偏差时，误送触点会触发冲床紧急停机，避免模具损坏。从安装边界来看，料带的总宽度适配对应模具的导料板间距，导料板内侧设置有抬料钉，保证料带在送进过程中不会与下模型面发生剐蹭，抬料高度根据成型部位的凸起高度设置，避免成型特征在送进过程中被磕碰变形。料带上的不同颜色区域对应不同的冲压工序特征，洋红色区域为冲裁分离的废料区域，棕色区域为后续需要弯曲成型的预切部位，绿色标记点为导正孔位置，每个导正孔的位置精度直接决定最终产品的尺寸一致性，设计时导正孔优先安排在第一工位冲出，后续所有工位都通过该孔进行精定位，消除送料机的送进误差。在实际生产场景中，这类排样结构需要匹配对应的收放卷设备，开卷机输出的带材经过校平机整平后送入模具，整条料带在完成所有冲压工序后，最终工位的切断凸模会将成品零件从载体上分离，成品落入收料盒，剩余的载体废料通过废料切刀切断后送入废料回收通道。设计过程中需要重点核算载体的抗拉强度，针对厚度0.2-1.2mm的常用冲压钢带，载体宽度设置在3-8mm区间，根据料厚调整，料厚越薄对应的载体宽度适当放大，避免送进过程中载体被拉断导致生产中断；同时弯曲成型工位的让位槽深度需要精准计算，保证料带在成型过程中不会与模具其他部件发生干涉，让位槽的圆角设置也需要考虑料带滑动时的顺滑性，避免刮伤料带表面影响零件外观质量。对于带有多向弯曲特征的零件，排样时会将弯曲工序拆分到多个工位逐步成型，避免单次弯曲角度过大导致材料开裂，每个弯曲工位都设置有对应的压料装置，防止弯曲过程中料带发生窜动。
