渐进式钣金折弯成型工装结构设计

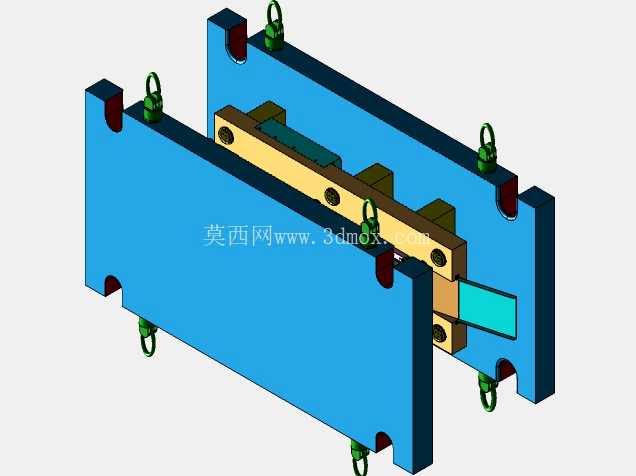

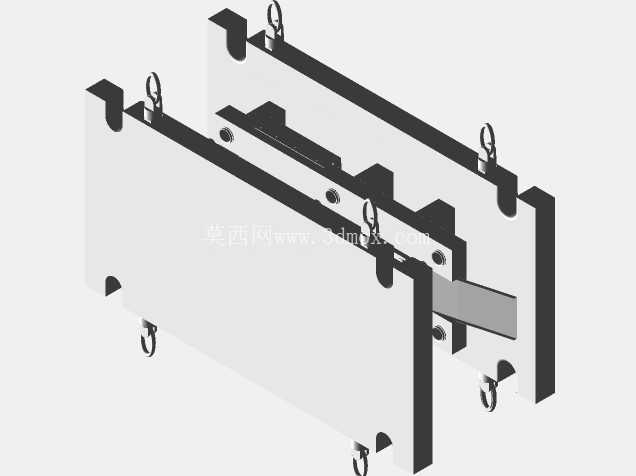

　　在钣金冲压加工产线中，折弯工序是决定薄板件成型精度与生产节拍的核心环节，常规单工序折弯模在加工多道次弯折的复杂钣金件时，需要多次转序、定位，不仅容易积累定位误差，还会占用大量设备台时与人工上下料成本，渐进式折弯结构的出现，正是为了解决多弯边钣金件的连续成型需求。这套渐进式钣金折弯结构采用分体式模架布局，上下模体通过导向定位结构实现精准合模，模架两侧预留的吊装位适配车间常规起重吊具的安装需求，可直接完成模架在冲压设备台面上的转运与装夹，无需额外设计吊装工装。

　　模体的工作型面按照钣金件的弯折顺序依次排布，不同工位的折弯凸模与凹模采用镶块式设计，当某一工位的型面出现磨损超差时，可单独拆卸对应镶块进行修磨或更换，无需整体报废模体，大幅降低了工装的长期维护成本。从安装边界来看，模架的上下安装面采用平行度公差控制在0.02mm以内的精磨平面，可直接适配常规开式压力机、液压折弯机的工作台面安装尺寸，模架周侧预留的压板槽位置符合通用冲压工装的装夹规范，不需要对现有设备的工作台进行额外改造即可完成装夹调试。

　　在成型逻辑设计上，这套结构摒弃了传统单工序折弯中单次大角度弯折容易导致的板材拉裂、回弹超差问题，将整体弯折角度分解到多个连续工位上，每个工位仅完成小角度的渐进弯折，板材在每个工位的变形量控制在材料延伸率允许的安全范围内，有效避免了折弯处出现裂纹、起皱等成型缺陷，同时每个工位的弯折角度预留了针对性的回弹补偿量，可保证最终成型的钣金件弯折角度公差控制在±0.5°以内，满足多数通讯机柜、钣金结构件的尺寸精度要求。模体上设置的多组定位销与挡料结构，可适配不同宽度规格的条料进料定位，条料沿导料板送入模架后，依次经过各工位完成预弯、成型、校形等工序，不需要在每个工序间重复定位，从根源上消除了多次转序带来的定位误差，连续冲压状态下的生产效率相比单工序模可提升3倍以上。导向结构采用对称布置的滑动导柱导套配合，合模过程中上下模的对中精度可控制在0.01mm以内，避免折弯过程中出现啃模、偏载问题，有效延长了模体的使用寿命。

　　在实际生产场景中，这类渐进折弯结构常应用于通讯设备安装支架、电气柜钣金构件、家电金属外壳等需要多道弯折工序的薄板件加工，尤其适合批量较大的连续冲压生产场景，可配合自动送料机构实现全自动化的连续折弯作业，减少人工操作的干预环节，降低生产过程中的安全风险。设计过程中针对不同厚度的板材成型需求，模体的工作间隙可通过增减模架与设备台面间的调整垫片进行微调，不需要重新加工模体型面即可适配0.8mm到2.5mm厚度范围内的冷轧钢板、镀锌板、铝板等常用钣金材料的折弯加工。模架的分体式结构也方便对成型工位进行拓展，当产品的弯折结构出现小幅变更时，仅需要更换对应工位的镶块与调整挡料位置，即可快速适配新的产品成型需求，减少了工装重新开发的周期与成本。在受力结构设计上，模架的受力部位采用加厚的模座结构，可承受连续冲压过程中的交变载荷，避免长期使用后模座出现变形导致的成型精度下降，各工位的成型力按照折弯顺序依次分配，保证冲压过程中设备的载荷处于平稳变化状态，减少对冲压设备的冲击损耗。
