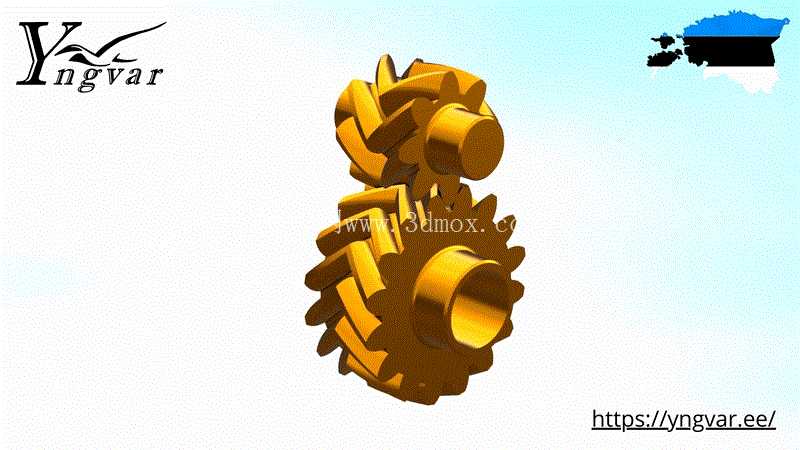

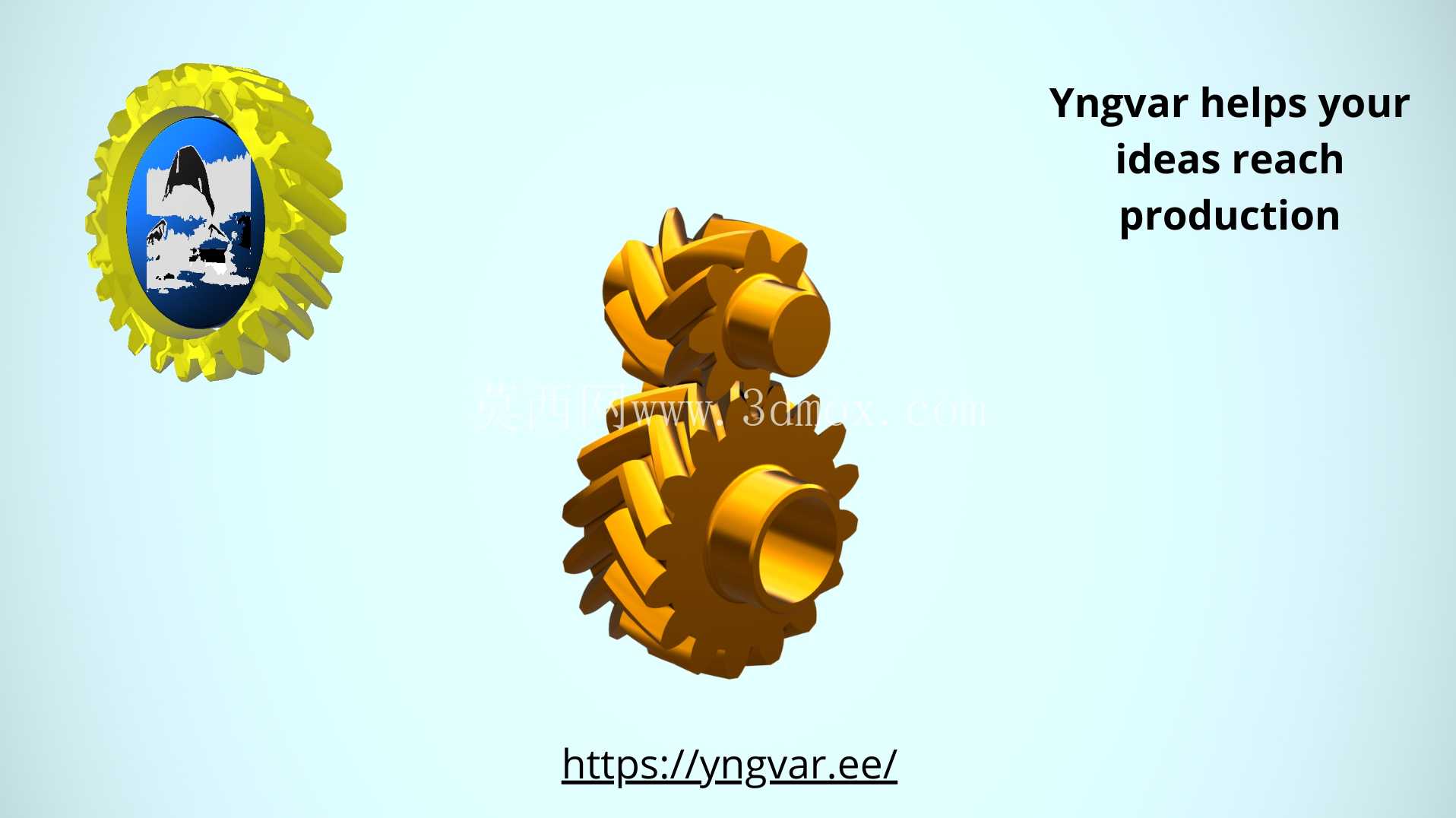

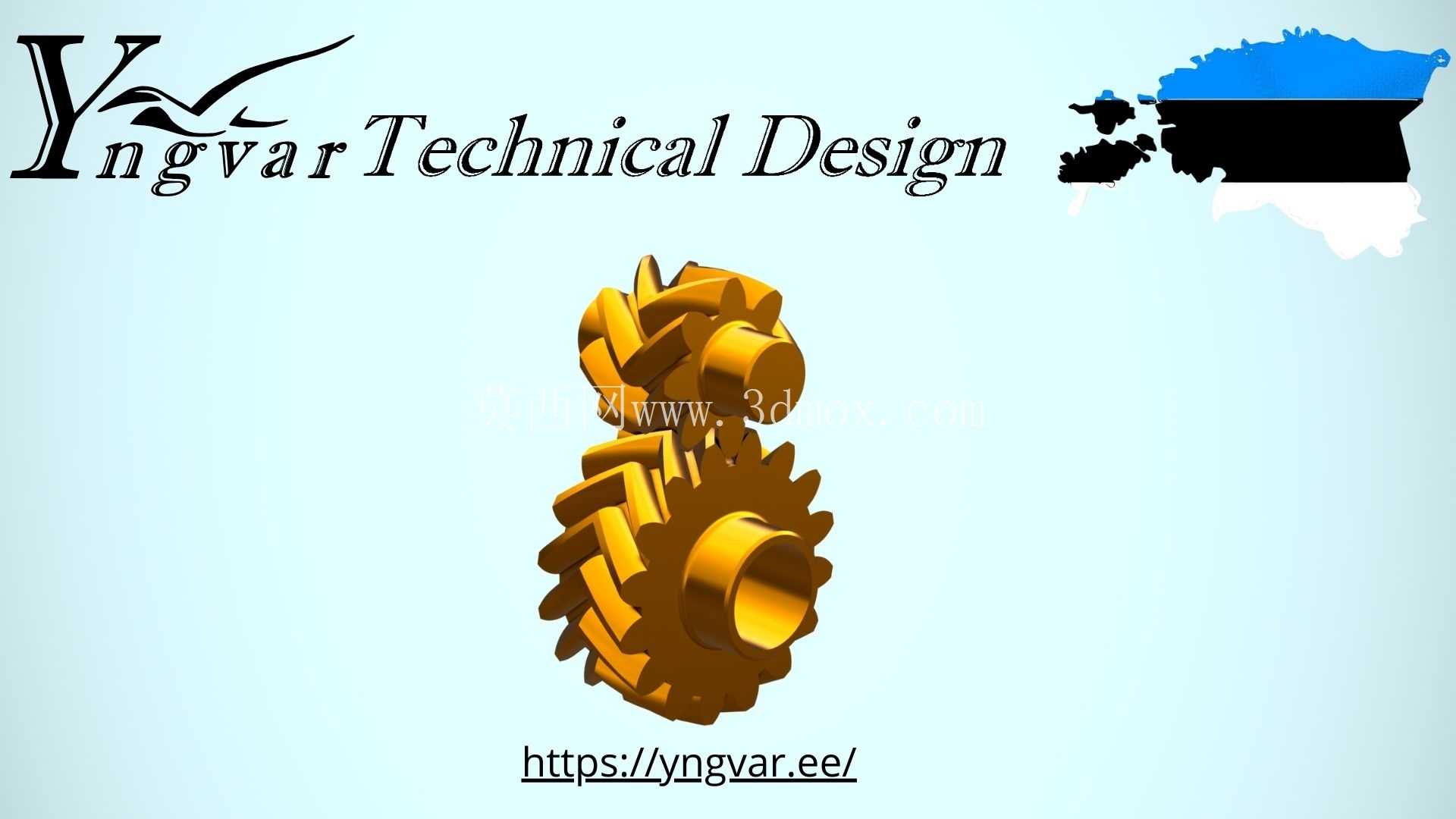

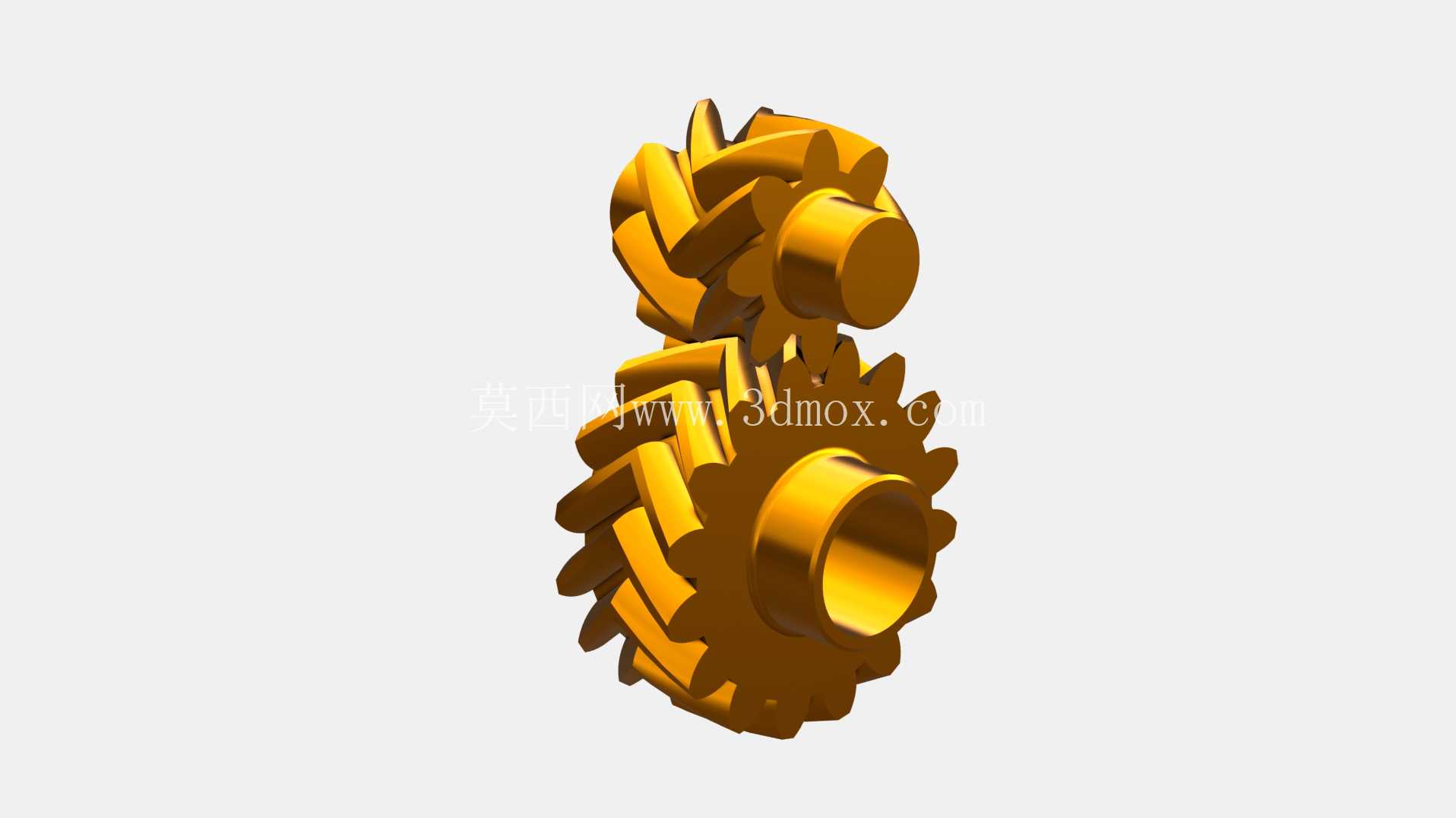

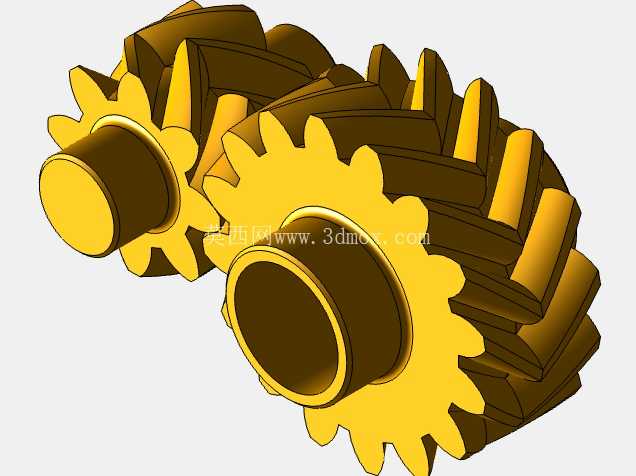

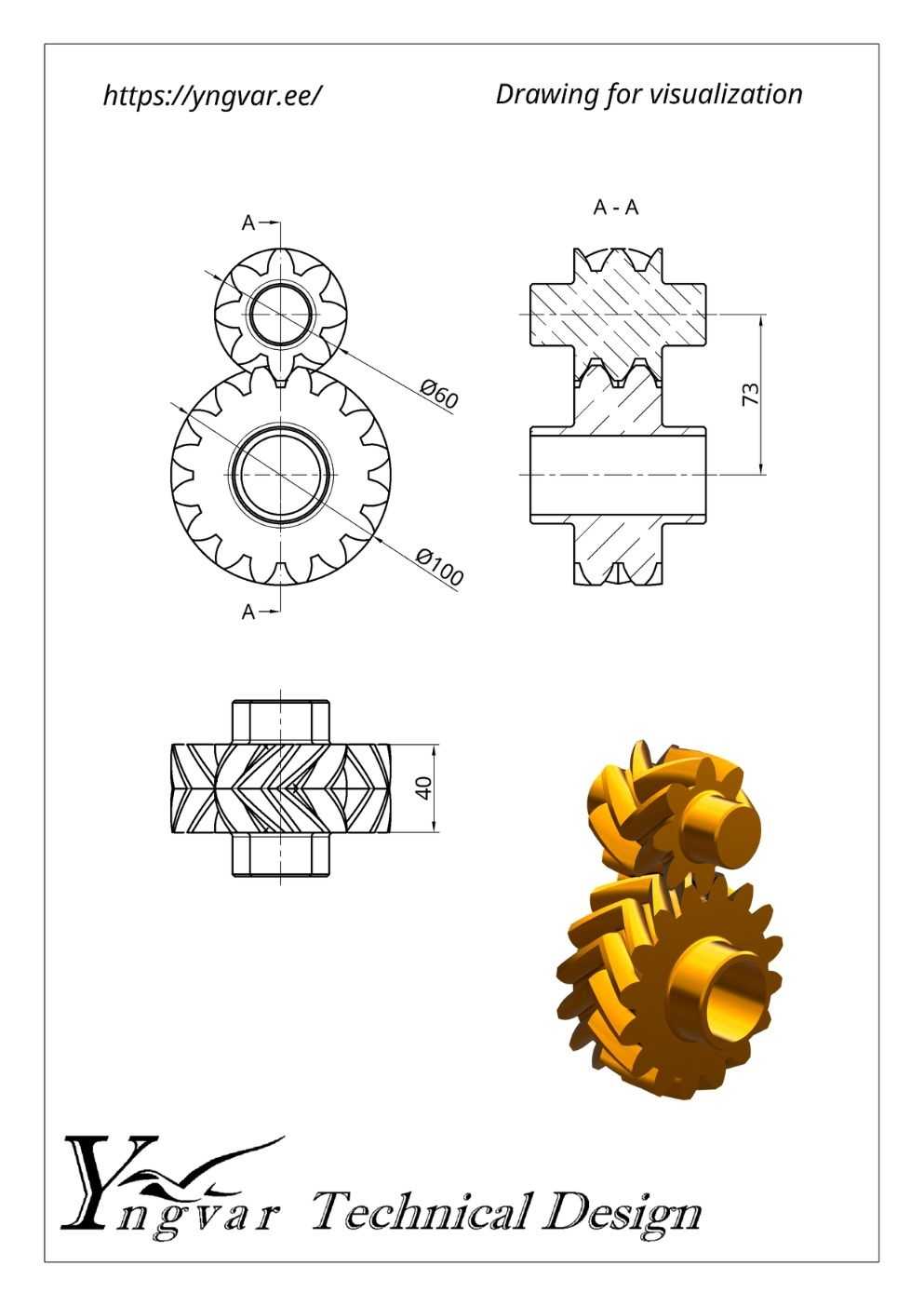

平行轴传动人字齿轮啮合结构展示

在重载平行轴动力传输场景中，单斜齿结构长期存在轴向力偏大的痛点，尤其在船舶主传动、冶金轧机减速箱、大型矿山输送设备的高速级传动环节，轴向载荷会直接推高轴承选型规格，增加箱体轴向定位的结构复杂度，长期运行下还容易出现轴系窜动、轴承端面磨损过快的问题，人字齿轮的结构设计正是针对这一工程痛点展开。这套啮合结构采用左右对称的旋向齿形布置，单组齿副的螺旋角完全一致，当动力从主动轮输入时，两侧斜齿产生的轴向分力会在轴系内部相互抵消，不需要额外设置推力轴承来承担轴向载荷，能有效缩小箱体的轴向安装尺寸，降低轴承配置的综合成本。从实际运行特性来看，人字齿轮的啮合重合度远高于直齿结构，轮齿进入和退出啮合的过程更平缓，冲击载荷小，在高速运转工况下的振动和噪声表现明显优于直齿与单斜齿结构，尤其适合线速度较高、持续运行周期长的传动场景，比如大型汽轮机组的减速箱、远洋船舶的主推进传动链，都大量采用这类齿形结构来保障运行稳定性。设计这类齿轮结构时，首先要确定两侧齿的螺旋角参数，通常会根据传动比、载荷大小选取合适的螺旋角数值，保证轴向分力完全抵消的同时，兼顾齿面接触强度和齿根弯曲强度；其次要处理好中间退刀槽的尺寸边界，退刀槽宽度需要匹配加工刀具的行程，避免加工过程中出现齿形干涉，同时也要控制槽宽尺寸，避免不必要的轴系长度增加。在安装边界上，这类齿轮副的中心距公差需要严格控制，齿侧间隙要根据运行温度、润滑条件预留合理数值，避免热胀后出现卡齿问题；轴系的支撑轴承多选用深沟球轴承或者圆柱滚子轴承即可，不需要额外配置推力轴承，轴承座的轴向定位尺寸可以适当简化，降低箱体加工的工艺难度。从啮合过程来看，人字齿轮的轮齿是从两端向中间逐步进入啮合，载荷分布更均匀，单齿承受的冲击载荷更小，齿面的接触疲劳寿命更长，在重载冲击工况下的适应性更强，比如轧钢设备的主传动箱，频繁的钢坯咬入会产生较大的冲击载荷，人字齿轮的结构特性可以很好地缓冲这类冲击，减少断齿、点蚀等失效形式的出现。在润滑设计上，这类高速重载齿轮通常采用压力喷油润滑，喷油嘴的布置要对准两侧齿的啮合区，保证润滑油能充分进入齿面接触区域，带走啮合产生的热量，同时在齿面形成稳定的油膜，降低齿面磨损。需要注意的是，人字齿轮的加工对齿向精度要求较高，两侧齿的对称度误差会直接影响轴向力的抵消效果，如果对称度超差，运行过程中仍然会存在残余轴向力，导致轴承发热、轴系窜动等问题，因此加工过程中需要严格控制齿形的对称度公差，装配时也要做好齿面接触斑点的检测，保证两侧齿的接触面积均匀一致。在实际选型应用中，需要根据传递的扭矩、转速、工况系数来确定齿轮的模数、齿宽、螺旋角等核心参数，对于正反转频繁的工况，还要校核齿根的双向弯曲疲劳强度，避免长期交变载荷下出现齿根断裂。相比普通的斜齿轮传动，人字齿轮虽然加工工艺相对复杂，成本略高，但在重载高速场景下的综合可靠性更高，全生命周期的维护成本更低，尤其适合对运行稳定性、噪声水平要求较高的传动场合，能够有效提升整套传动系统的运行寿命，减少停机维护的频次。
