平行轴啮合传动正齿轮组结构

项目分类:齿轮 发布时间:2026-07-14 ID:1200691
  • 平行轴啮合传动正齿轮组结构
  • 平行轴啮合传动正齿轮组结构
  • 平行轴啮合传动正齿轮组结构
  • 平行轴啮合传动正齿轮组结构
  • 平行轴啮合传动正齿轮组结构
  • 平行轴啮合传动正齿轮组结构

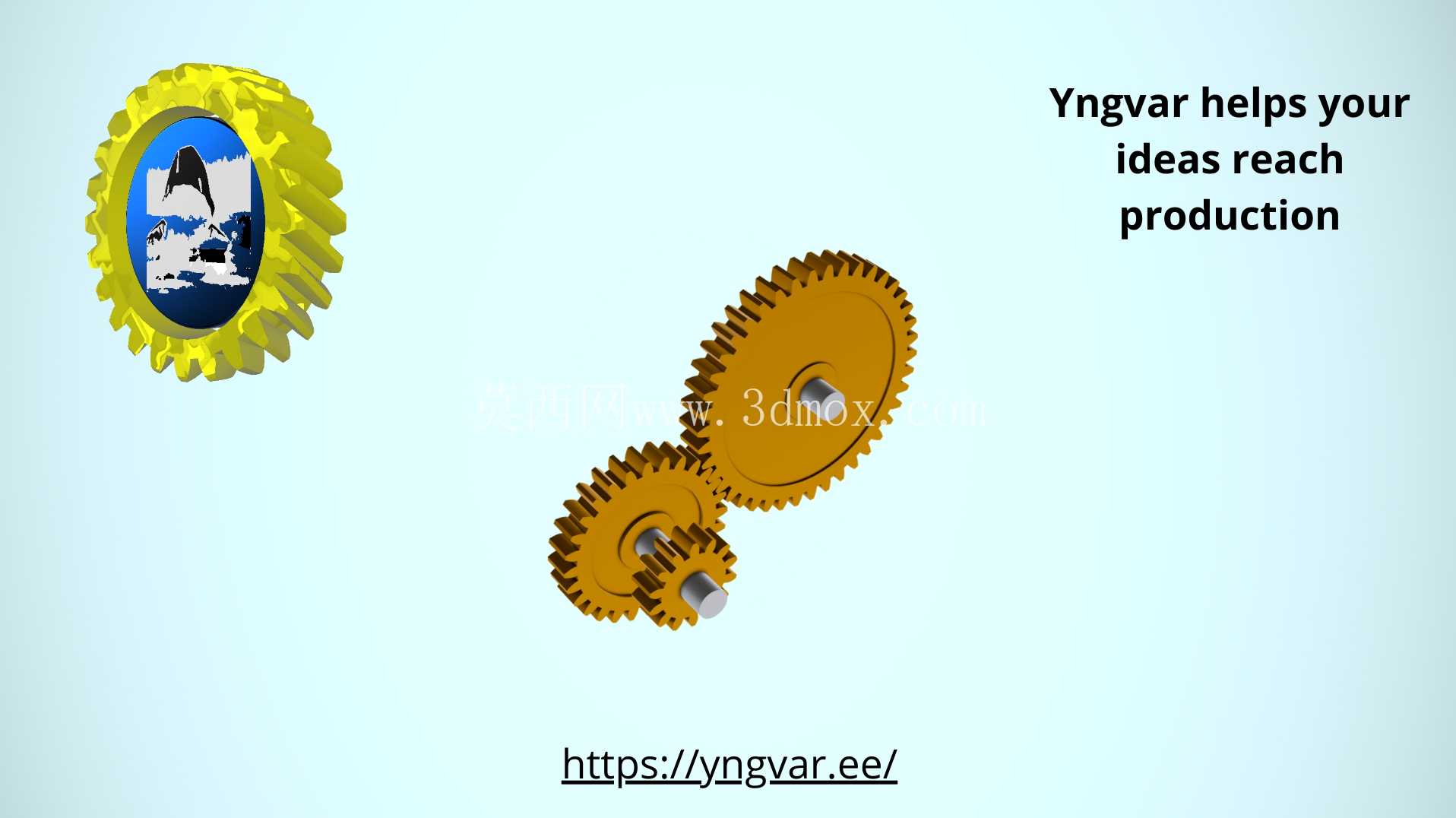

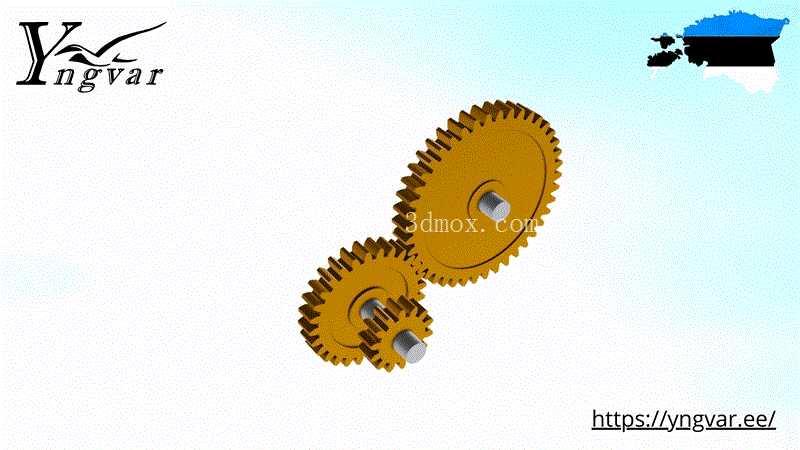

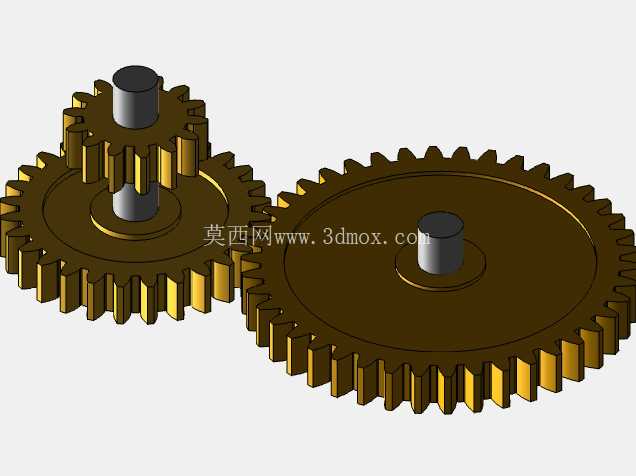

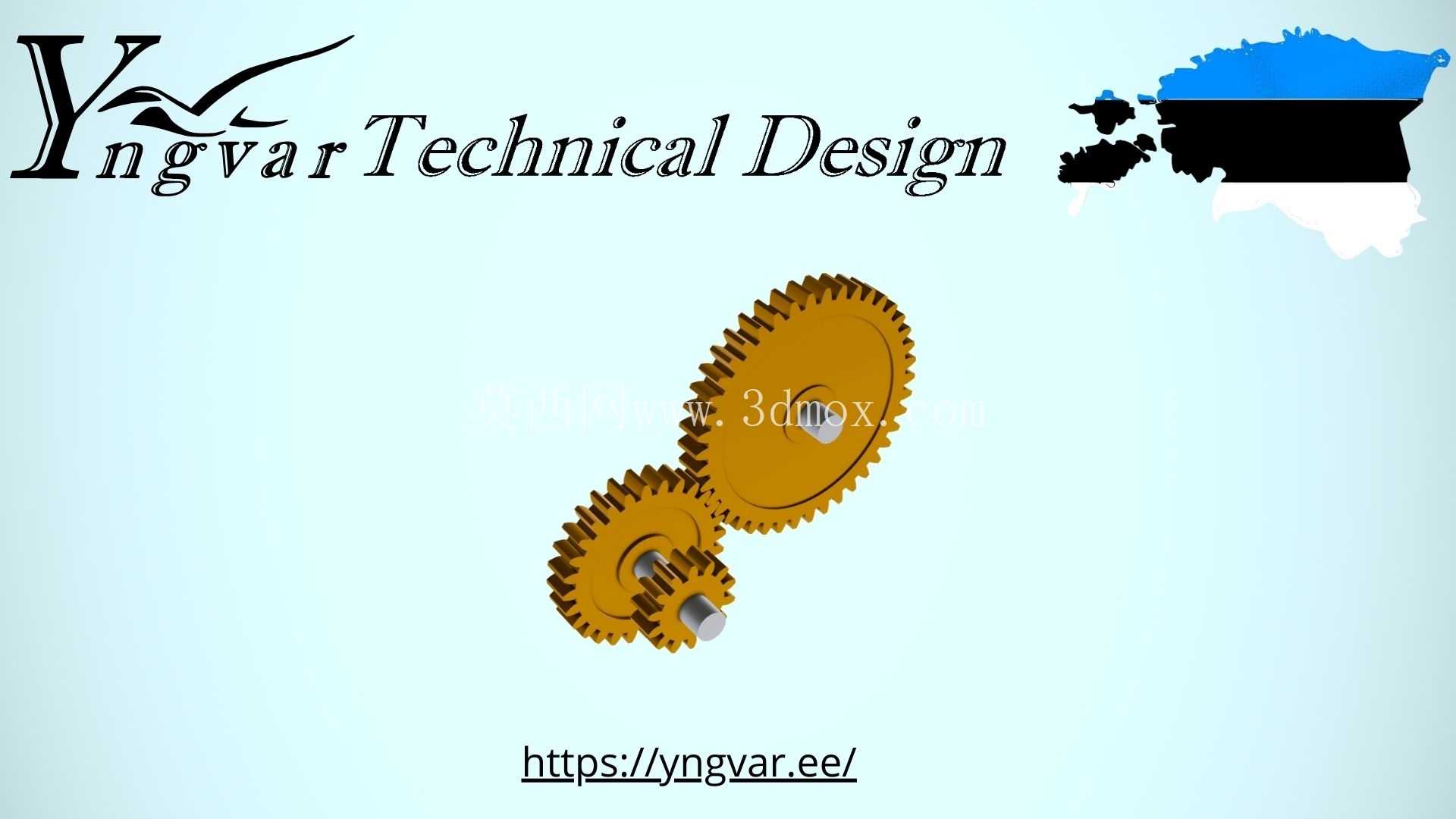

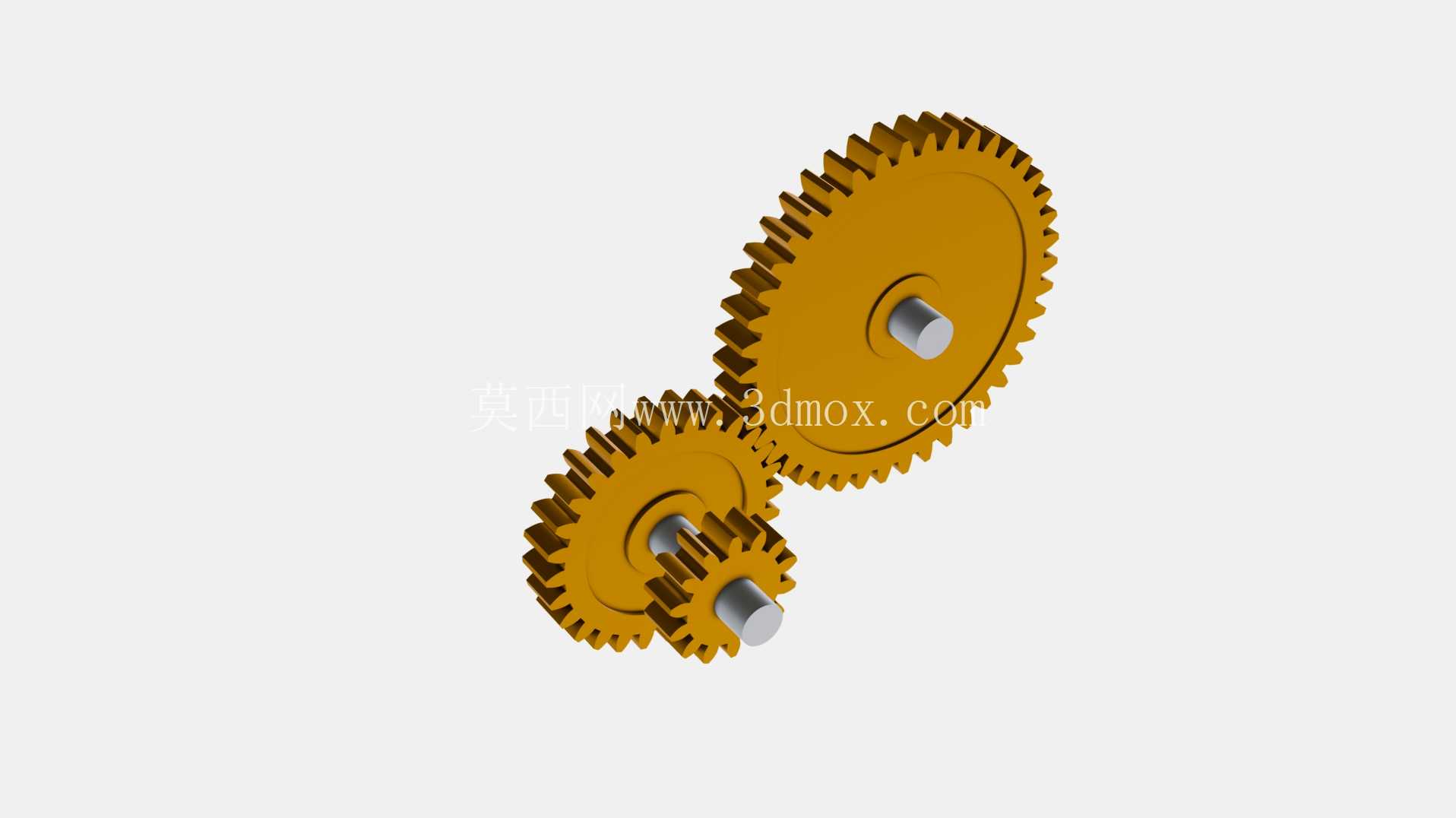

这套平行轴布置的正齿轮啮合结构,是机械传动系统里应用覆盖度最广的基础动力传递单元,日常在轻工输送设备、小型机床进给机构、农用机具传动箱、民用机电产品的减速模块里都能见到同原理的结构应用。不同于斜齿轮、锥齿轮等适配特殊传动方向的齿形,正齿轮的轮齿走向完全平行于齿轮安装轴的轴线,啮合过程中不存在轴向分力,对支撑轴承的轴向载荷承载要求更低,配套的安装支座结构可以做的更紧凑,不需要额外增设轴向止推的限位结构,能有效压缩整套传动单元的轴向安装空间。

从实际传动特性来看,这套齿轮组采用不同齿数的齿轮搭配啮合,可根据输入输出的转速、扭矩需求匹配对应传动比,小齿数齿轮作为主动轮接入动力端时,可实现减速增扭的效果,适配执行端需要大扭矩输出的工况;大齿数齿轮作为主动轮时则可实现增速传动,满足高速端的转速输出要求。轮齿采用标准渐开线齿形设计,啮合过程中齿面接触为线接触形式,传动比恒定,不会出现传动过程中转速波动的问题,能保证动力传递的平稳性,适合对传动精度有一定要求的中低速传动场景。

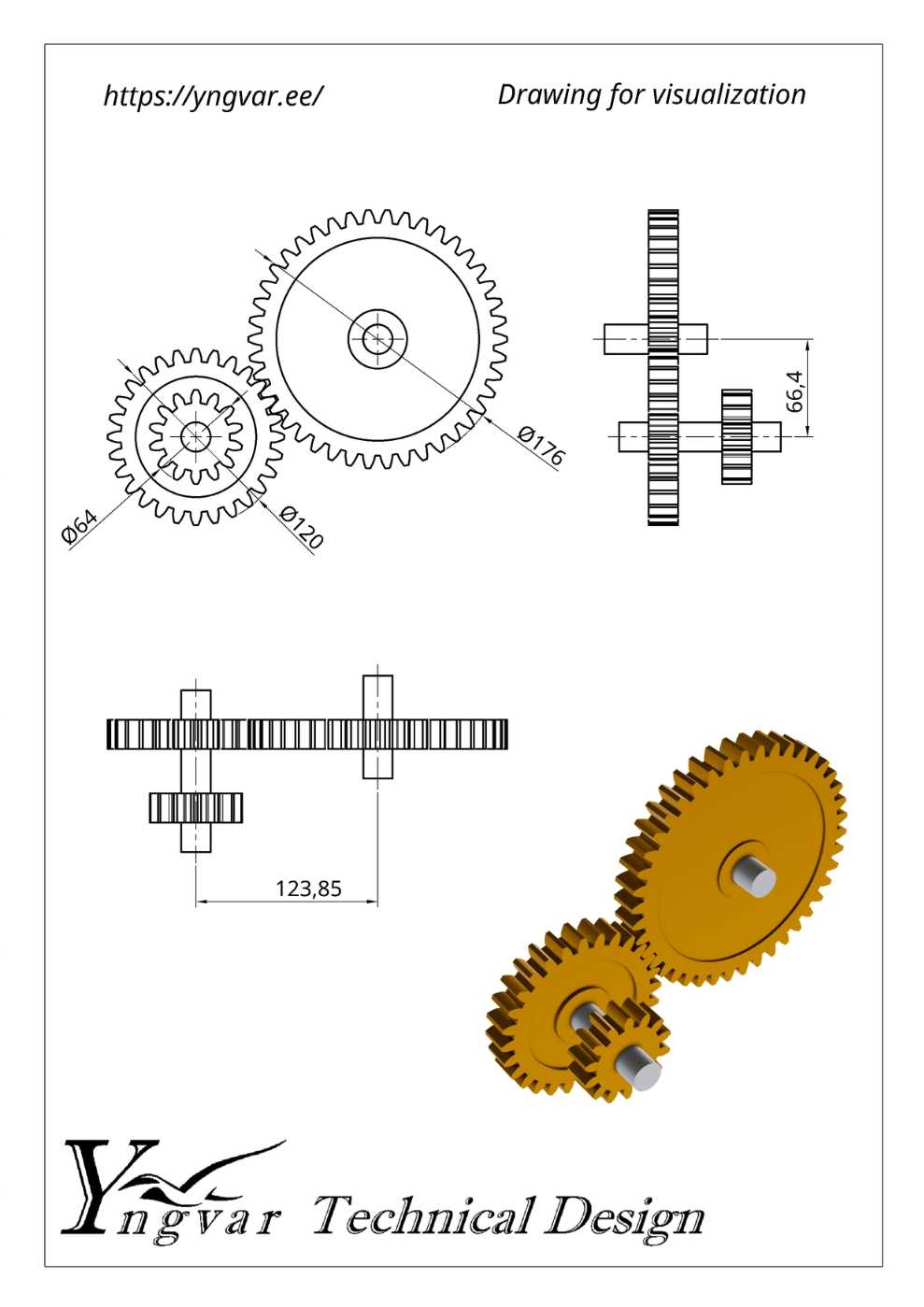

设计层面,这套齿轮的轮毂位置预留了与传动轴配合的安装轴孔,轴孔与齿轮本体保持严格的同轴度公差,避免装配后出现径向跳动导致啮合间隙不均、齿面偏磨的问题。轮齿的齿厚、齿顶高、齿根高均按照标准模数系列设计,齿根位置做了合理的圆角过渡,避免应力集中导致齿轮受重载时出现断齿失效。齿轮端面平整,可根据实际安装需求加装挡圈、键槽等定位结构,保证齿轮与轴的周向固定,避免传动过程中出现相对滑移。

安装边界上,这套齿轮组的中心距需要严格匹配两个齿轮的分度圆半径之和,装配时要保证两根安装轴的平行度公差在允许范围内,否则会出现齿面接触面积不足、传动噪音增大、齿面磨损加快的问题。啮合侧隙需要根据实际工况的工作温度、润滑条件调整到合理范围,侧隙过小会导致齿轮运转卡滞、热胀后咬齿,侧隙过大则会出现传动回程误差,影响传动精度。日常使用中多采用油脂润滑或者稀油飞溅润滑,在齿面形成稳定油膜,降低齿面磨损,延长齿轮使用寿命。

不同于需要定制特殊加工工装的特殊齿形齿轮,正齿轮可以采用滚齿、插齿、铣齿等常规机加工工艺生产,加工成本低,互换性强,当齿轮出现磨损失效时,可以直接更换同模数同齿数的标准备件,不需要对整套传动箱进行改造,后期维护成本极低。在很多小型自动化设备的动力传输环节,这种正齿轮组还可以多级串联使用,实现更大传动比的动力输出,搭配对应的箱体外壳即可组成结构简单的减速箱,适配不同的动力传递需求。
