小型PCB光刻专用CNC加工设备结构

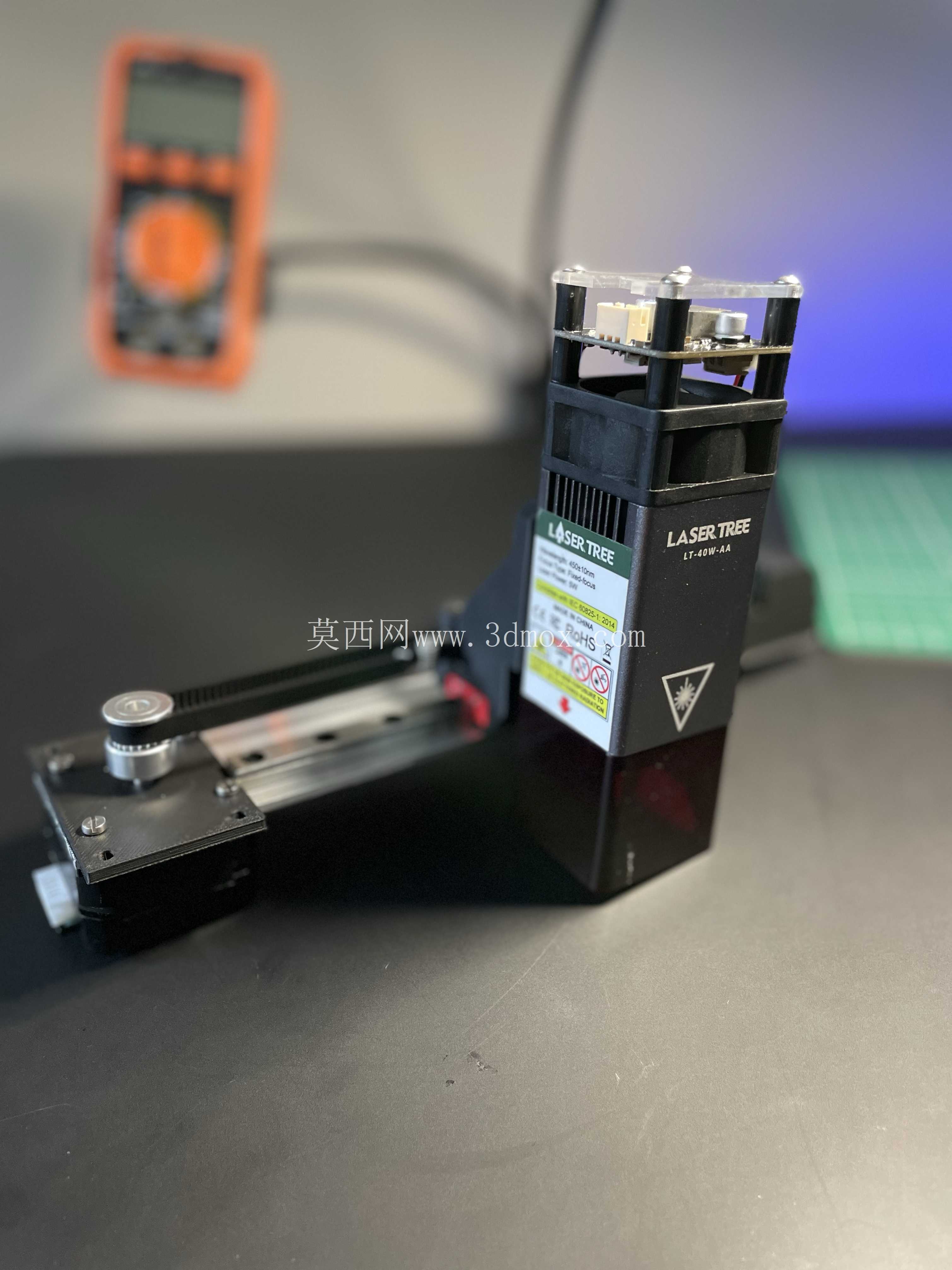

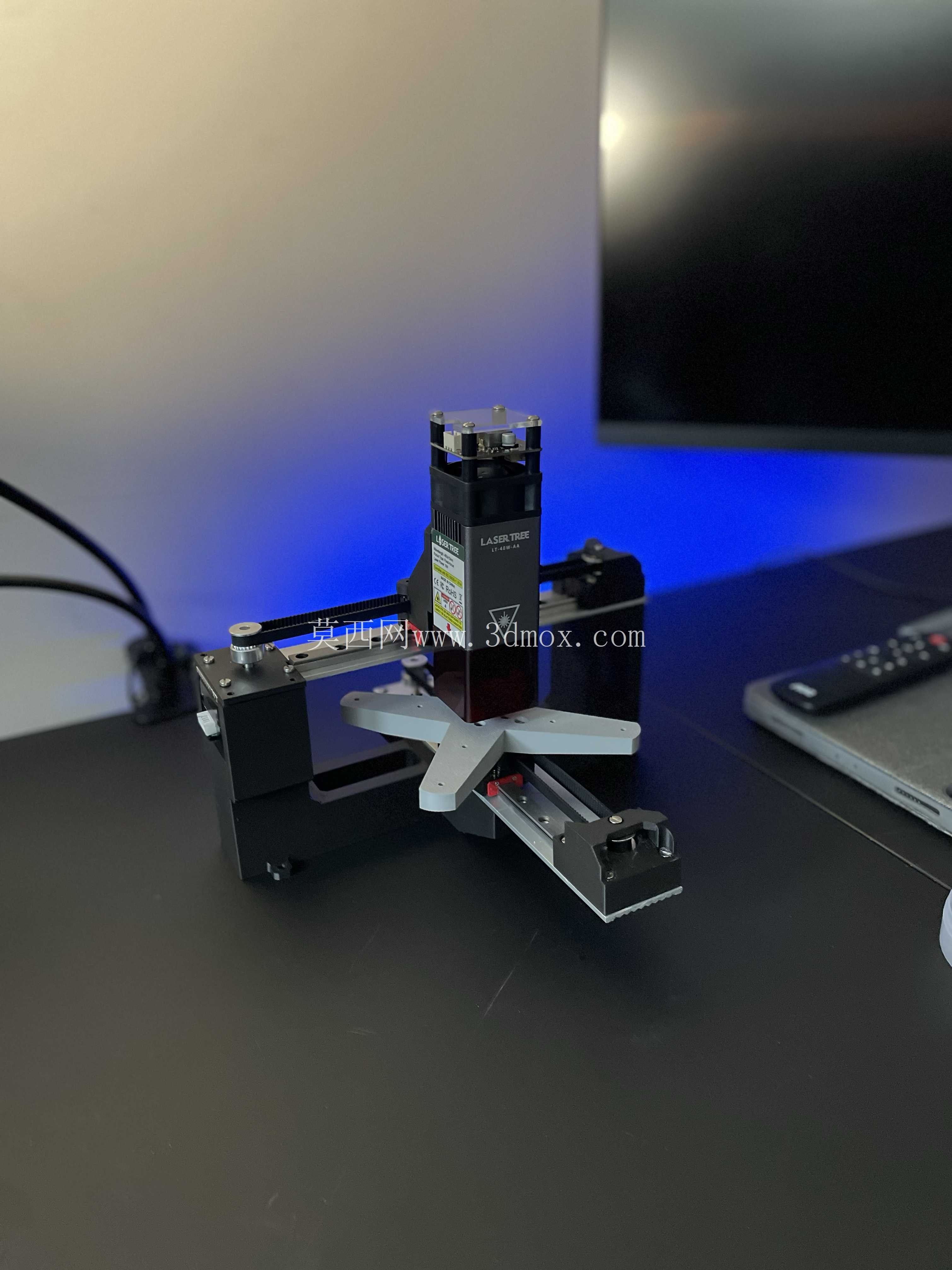

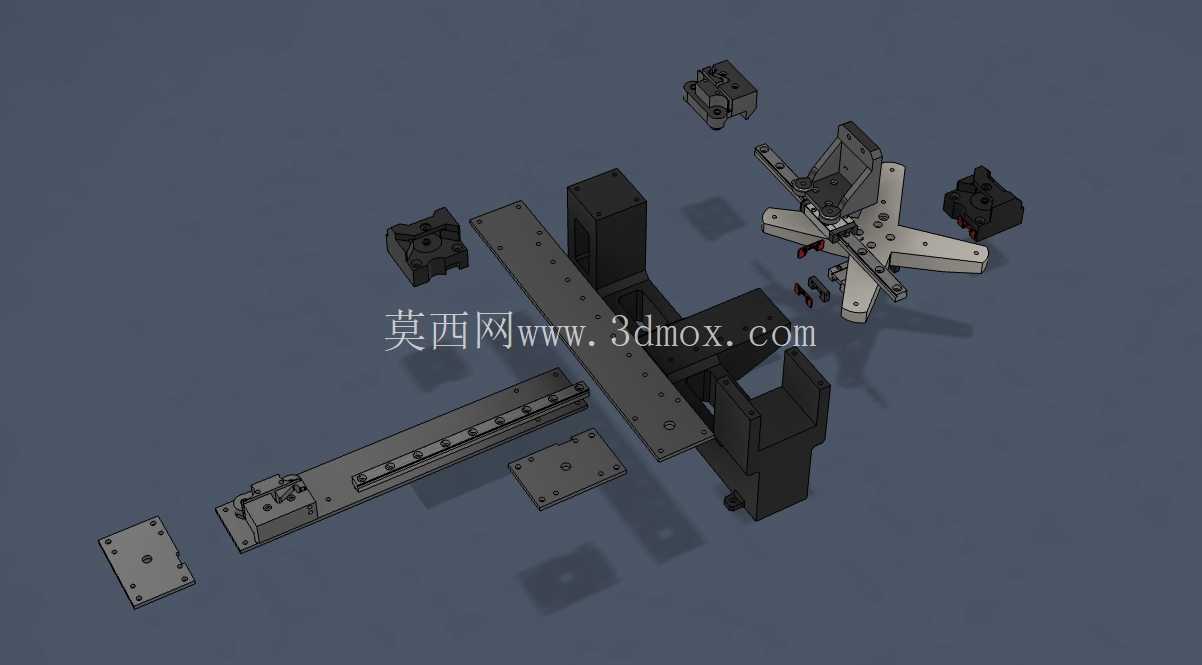

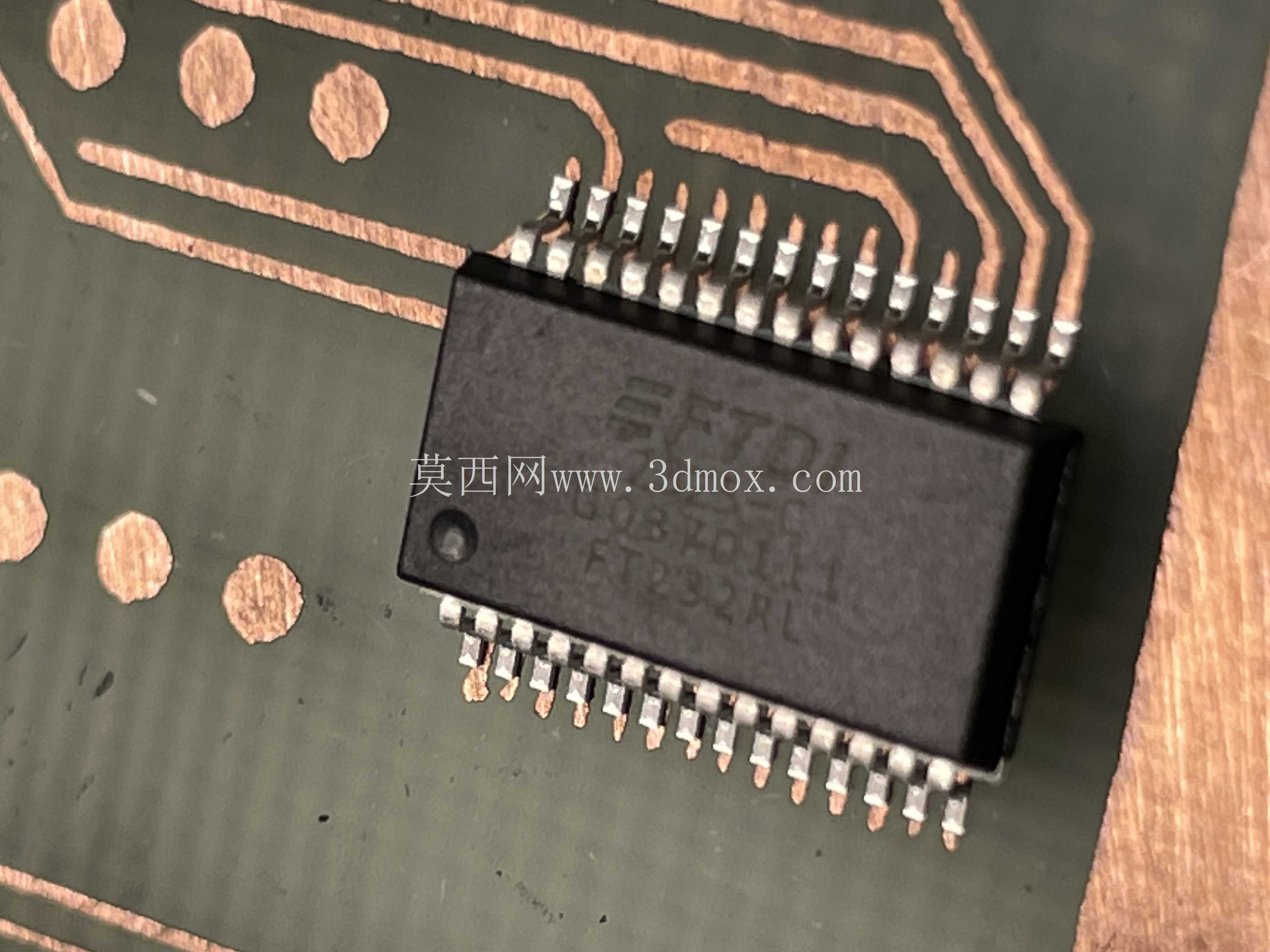

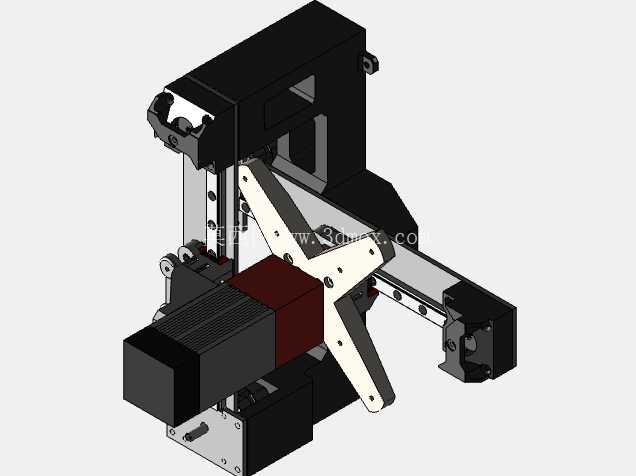

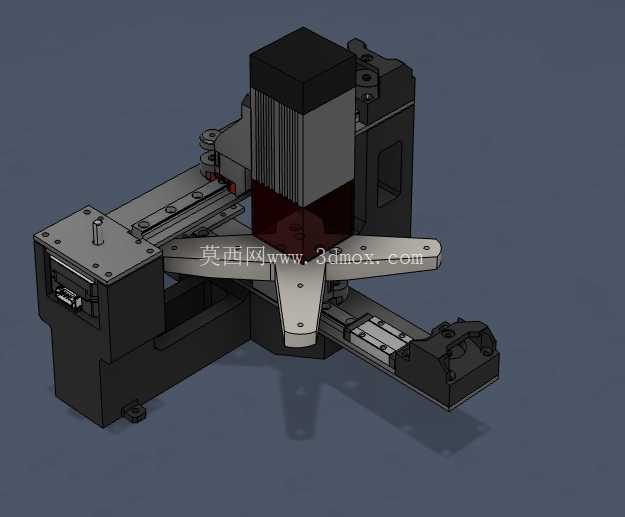

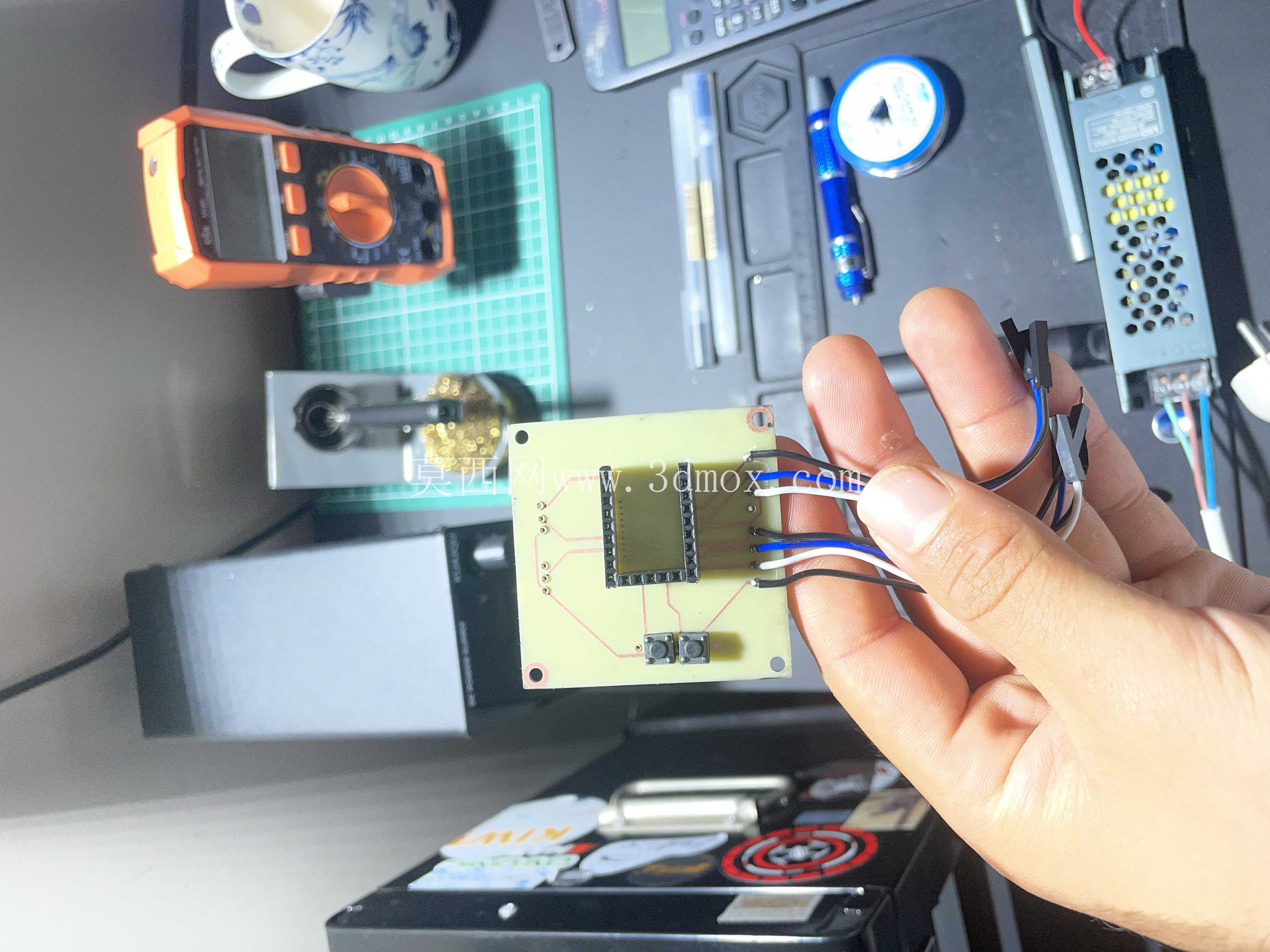

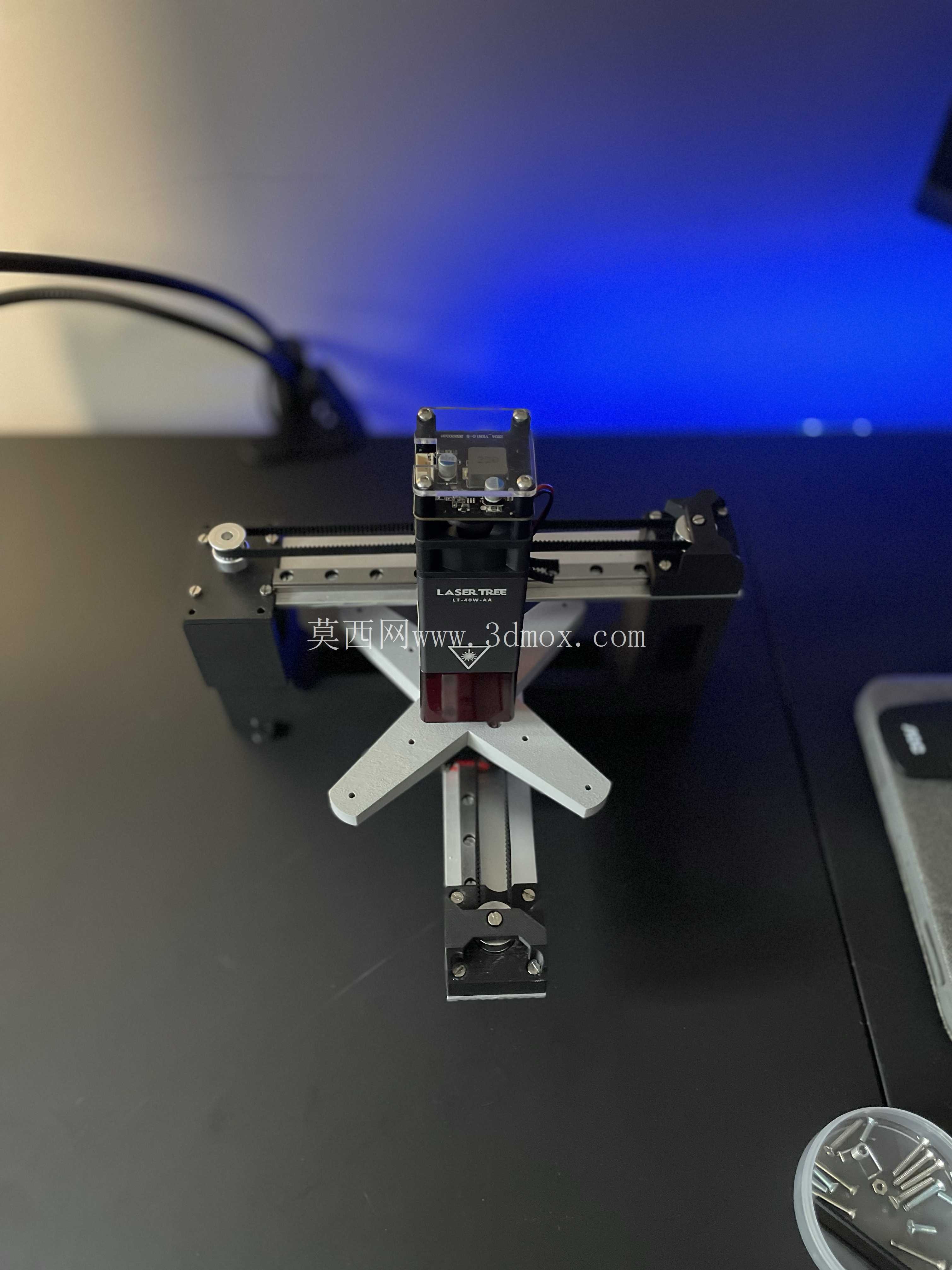

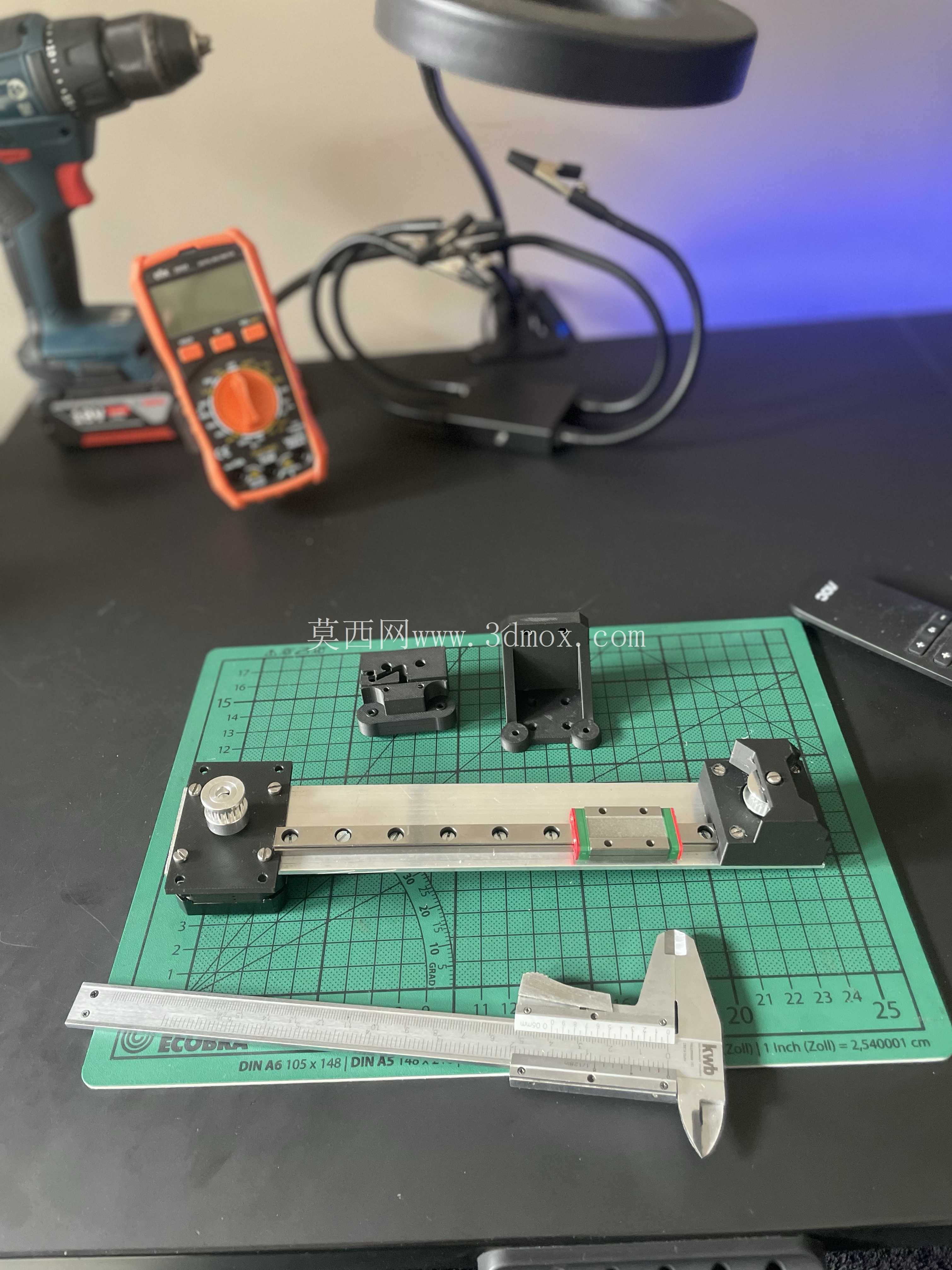

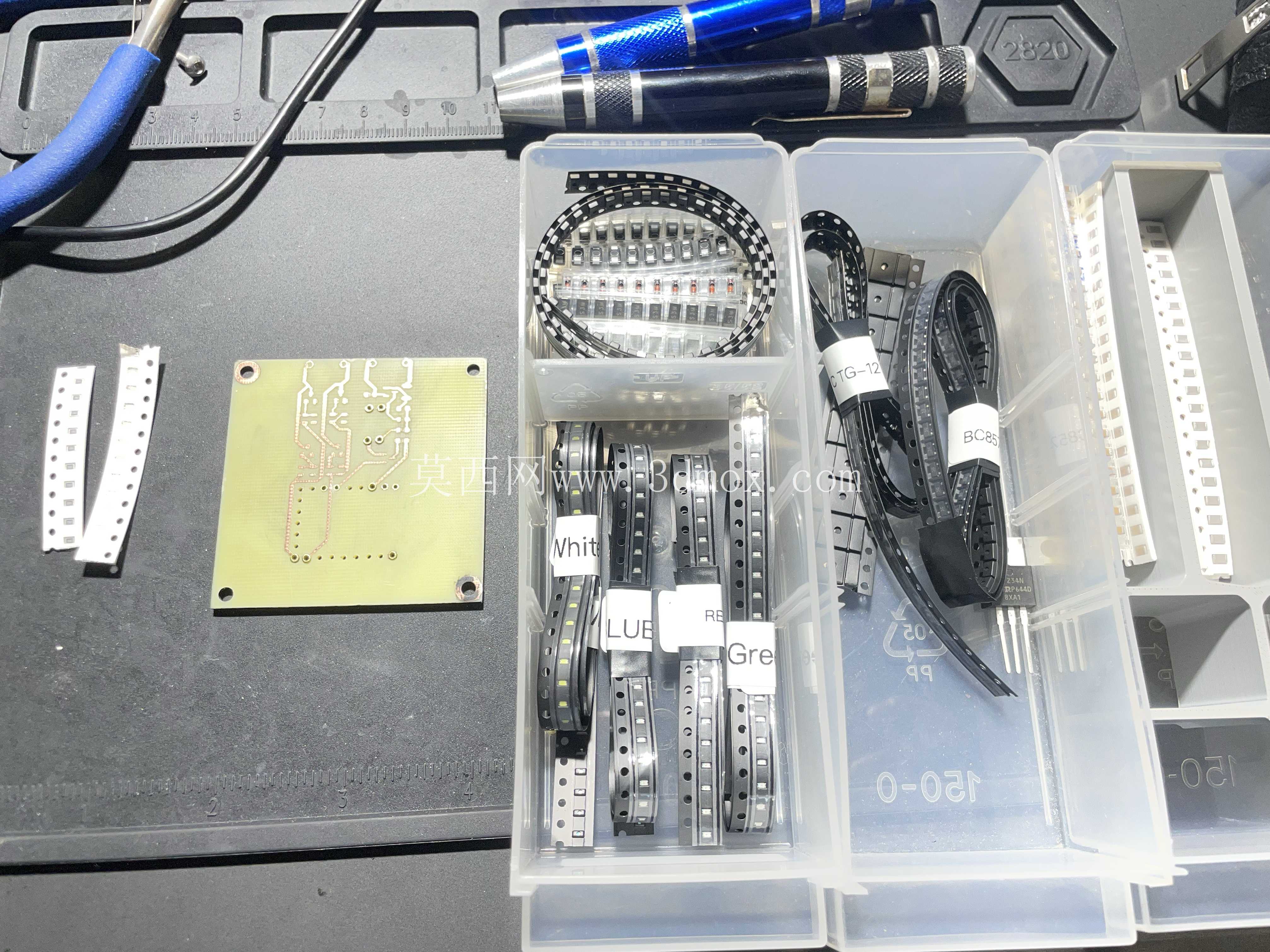

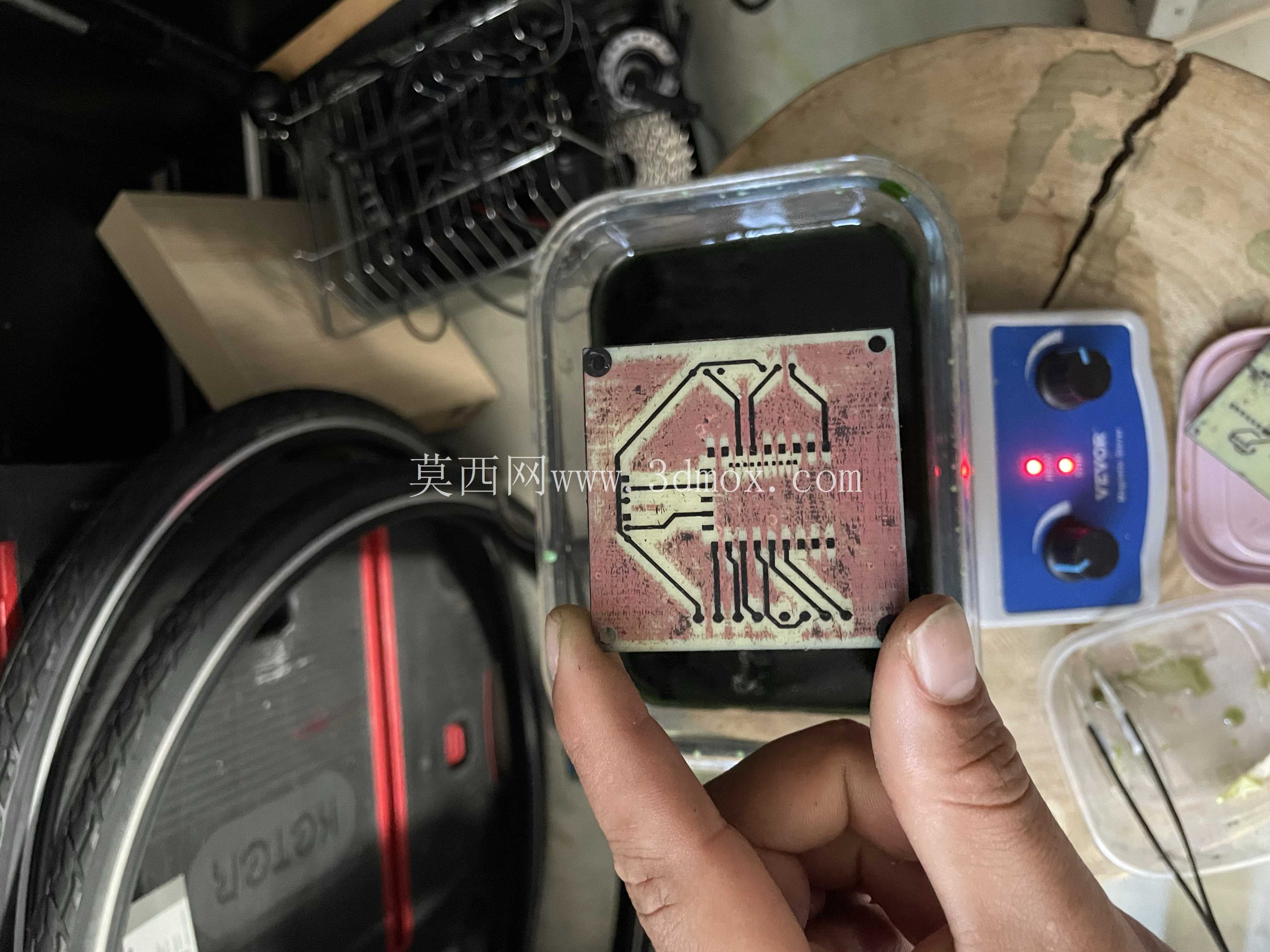

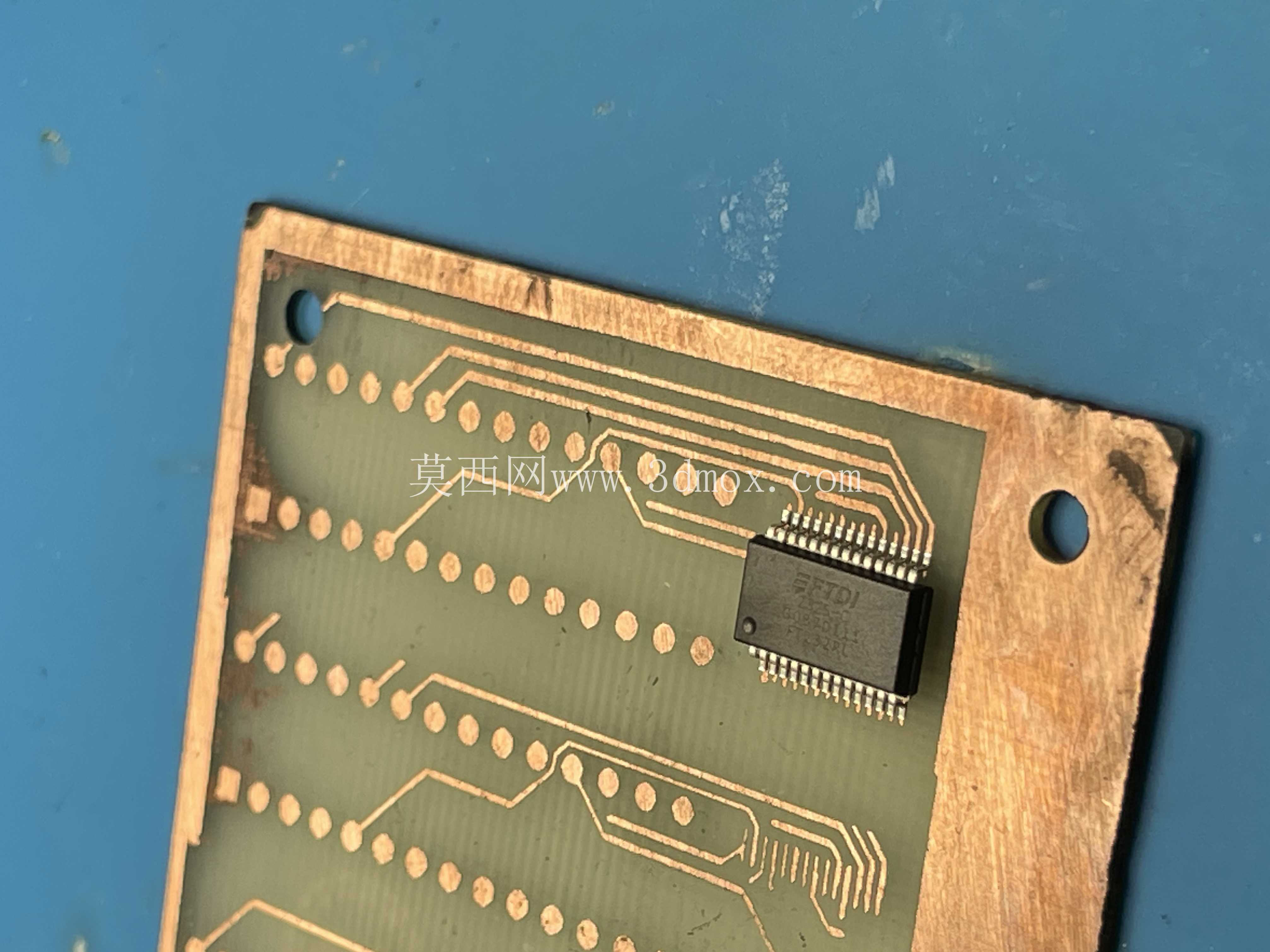

这款小型加工设备的核心定位是桌面级PCB制造场景下的光刻胶蚀刻工序，区别于常规大行程金属切削CNC，它的所有结构设计都围绕小尺寸线路板加工的精度需求、空间占用限制做了定向优化，完全适配电子实验室、小批量打样车间、个人硬件开发者的工作台安装场景，不需要单独预留大型设备的占地空间，普通防静电工作台的台面即可完成整机固定。从实际加工逻辑来看，设备采用十字交叉的直线运动布局，X轴与Y轴的传动结构直接集成在龙门与工作台的连接部位，没有多余的悬臂外伸结构，能最大限度压缩运动部件的惯量，在130mm的有效加工行程内，运动副的反向间隙可以控制在微米级，完全满足PCB线路光刻过程中，激光头对位精度的要求，不会出现线路偏移、刻线粗细不均的问题。设备的Z轴模块直接搭载激光发生组件，没有设计传统切削CNC的主轴装夹结构，从根源上避免了高速旋转主轴带来的振动干扰，整个Z轴的升降行程刚好覆盖光刻胶涂覆后的PCB板厚度范围，从0.2mm的薄覆铜板到2mm厚的玻纤板，都能通过微调Z轴高度找到最佳的激光聚焦点位，不需要额外加装垫高治具。在结构设计思路上，这款设备没有采用常规工业CNC的铸铁床身方案，而是选用了高强度铝合金型材作为主体框架，兼顾了结构刚性与整机重量，单人即可完成设备的搬运与位置调整，框架的连接部位全部采用定位销加螺栓的锁紧方式，长时间运行也不会出现框架松动移位的问题，运动导轨全部选用微型滚珠直线导轨，摩擦阻力小，低速运动时不会出现爬行现象，刚好匹配光刻过程中激光头低速匀速扫描的运动需求。从安装边界来看，整机的外轮廓尺寸控制在极小范围内，设备底部预留了四个标准的M6安装孔位，可以直接固定在工作台面或者配套的减震脚垫上，不需要额外做地基处理，电气驱动模块全部集成在设备后侧的安装仓内，走线全部走框架内部的隐藏线槽，外部没有裸露的拖链与线缆，既避免了加工过程中线缆剐蹭影响运动精度，也能减少车间环境中粉尘、蚀刻药剂挥发物对电气部件的腐蚀。在实际使用场景中，这款设备可以直接对接PCB制版的前道工序，完成覆铜板表面光刻胶的激光蚀刻作业，替代传统的菲林曝光、显影流程，省去了菲林制作的耗材成本与等待周期，小批量样板制作时，从Gerber文件导入到完成光刻胶刻蚀，整个流程不需要额外的工装转换，设备的运动控制参数已经针对光刻作业做了预设，操作人员只需要导入加工文件，调整好激光焦距即可启动作业，不需要掌握复杂的CNC切削参数调试技巧。设备的运动部件全部做了限位保护设计，X、Y、Z三个轴的两端都加装了硬限位与光电限位开关，即使出现操作失误导致运动超程，也不会出现导轨脱开、部件碰撞损坏的问题，激光头的安装部位设计了快速拆装结构，后续如果需要更换不同功率的激光组件，只需要松开两个锁紧螺丝即可完成更换，不需要重新校准整个运动轴的平行度。考虑到PCB加工过程中会产生少量的光刻胶挥发物，设备的框架上预留了排烟接口的安装位，可以直接对接小型桌面级排烟装置，将加工过程中产生的废气直接排到室外，不会在工作区域积聚。整个设备的结构没有多余的装饰性设计，每一处结构特征都服务于光刻加工的实际需求，比如龙门架的斜向加强筋结构，就是为了在减轻重量的同时提升龙门的整体刚性，避免Y轴高速运动时龙门出现形变，影响激光头的垂直精度；工作台面采用平整的阳极氧化铝板，表面平整度控制在0.02mm以内，PCB板放置时不需要额外做平面度校准，配合简单的压板即可完成板材固定，不会出现板材翘曲导致的离焦问题。
