步进驱动器配套冷却泵堆栈连接面板结构

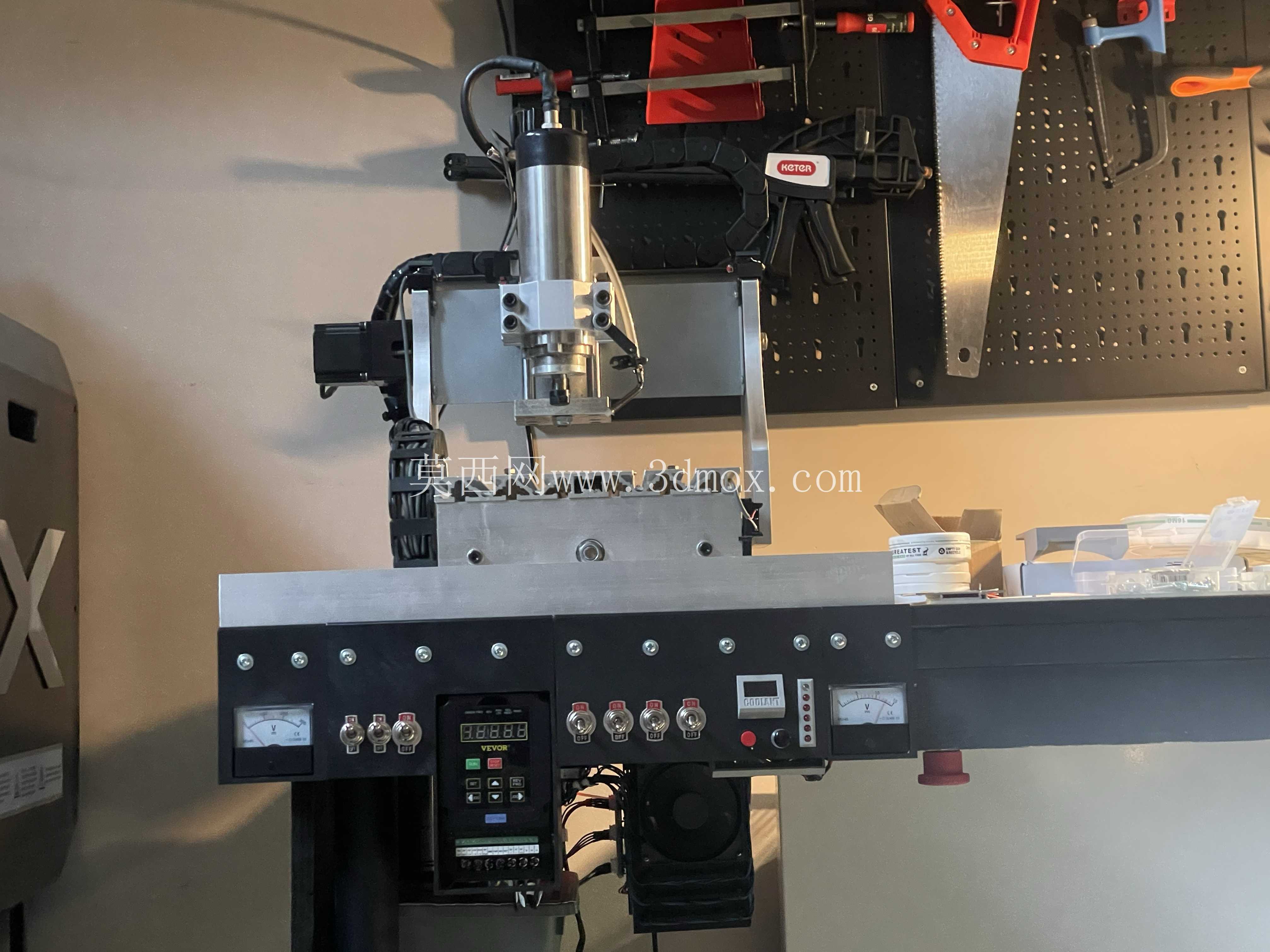

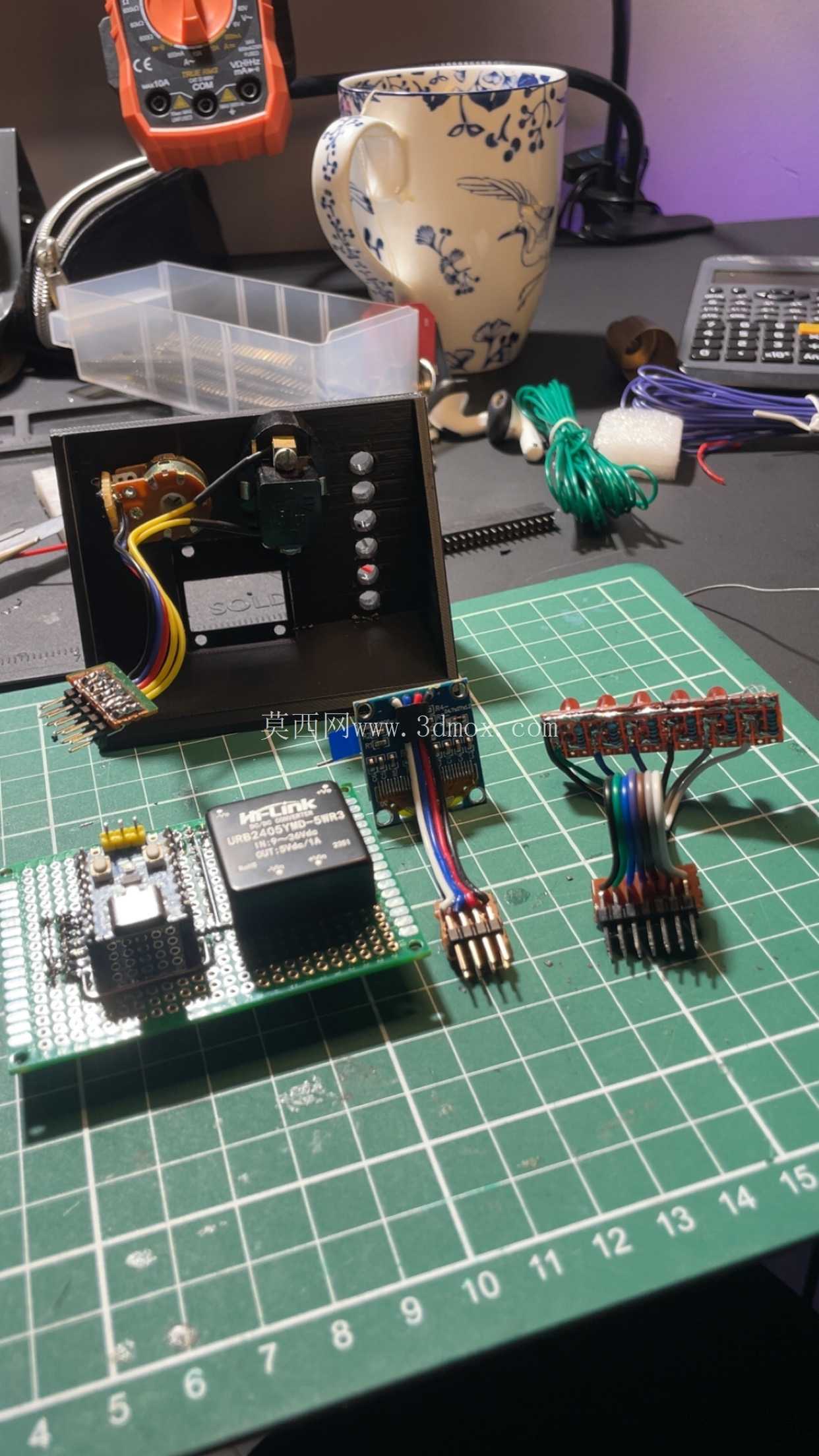

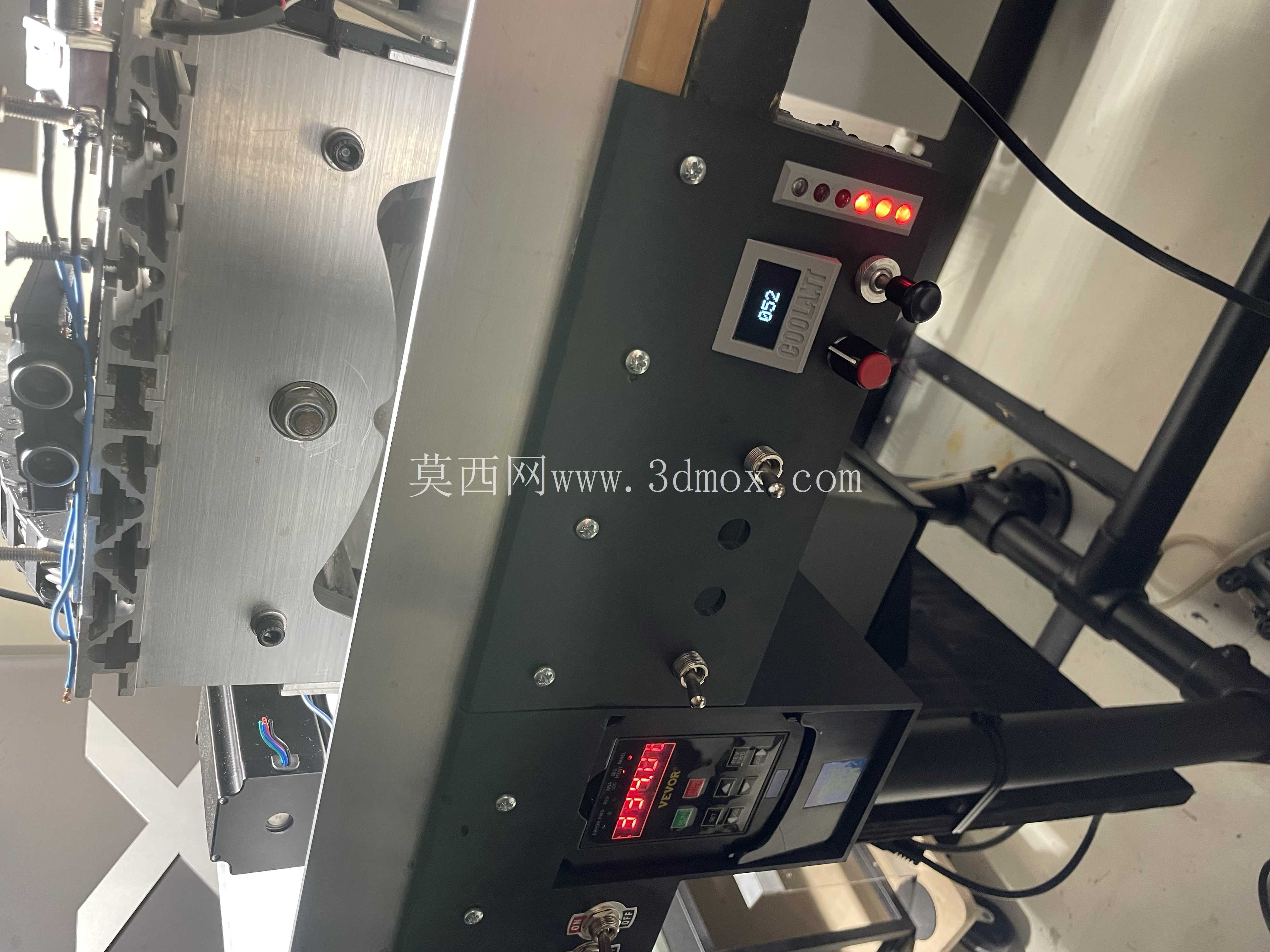

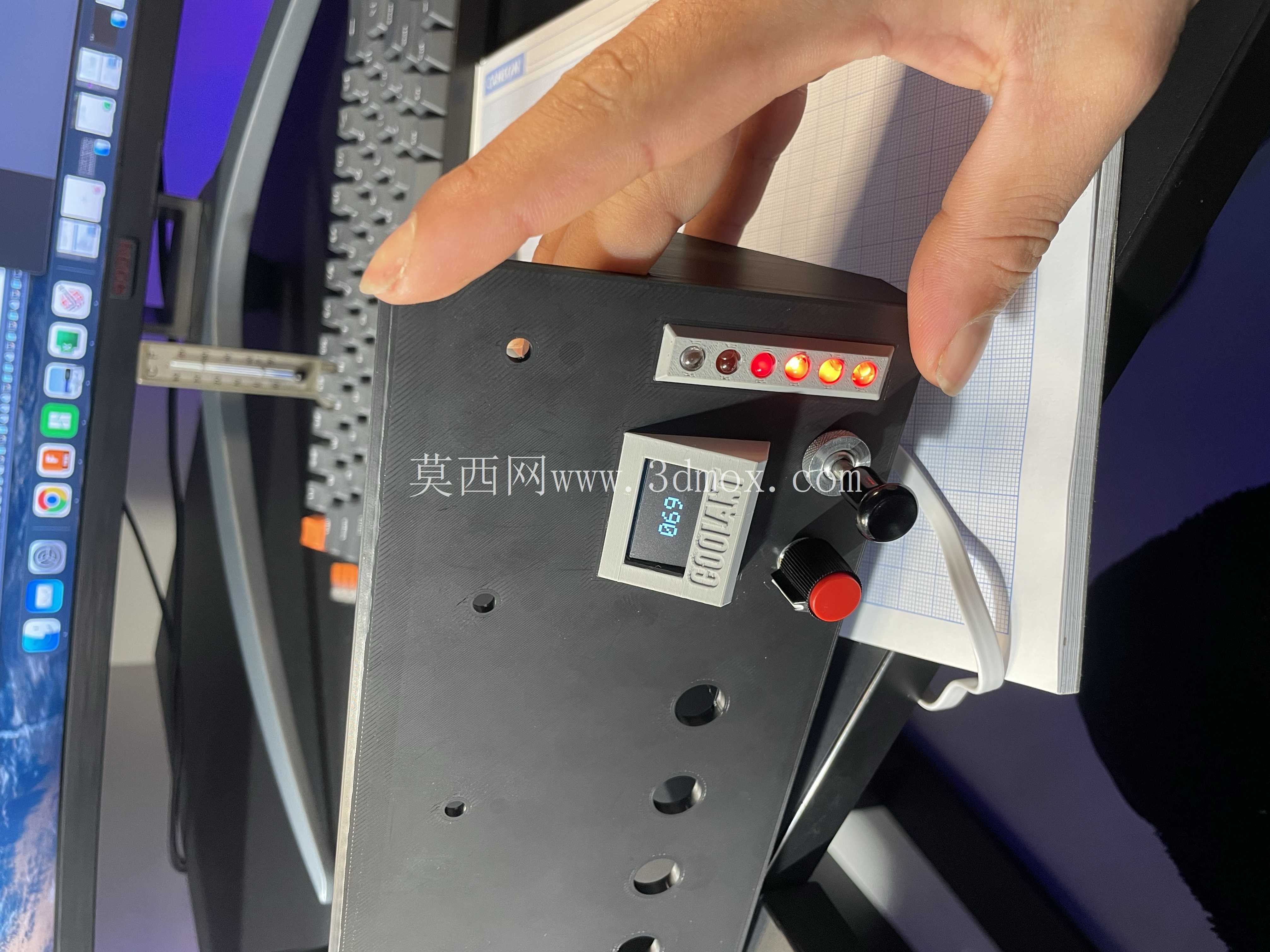

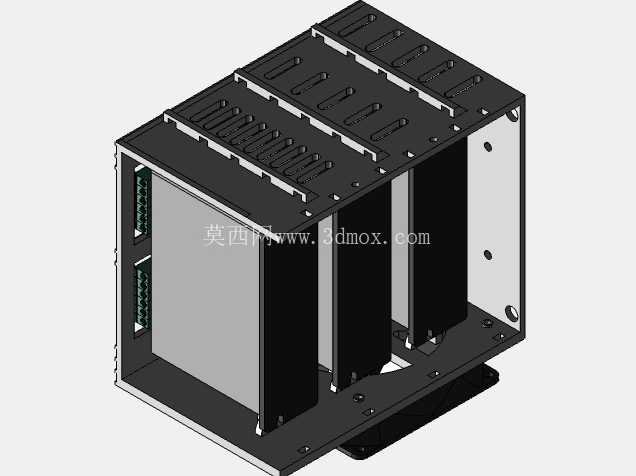

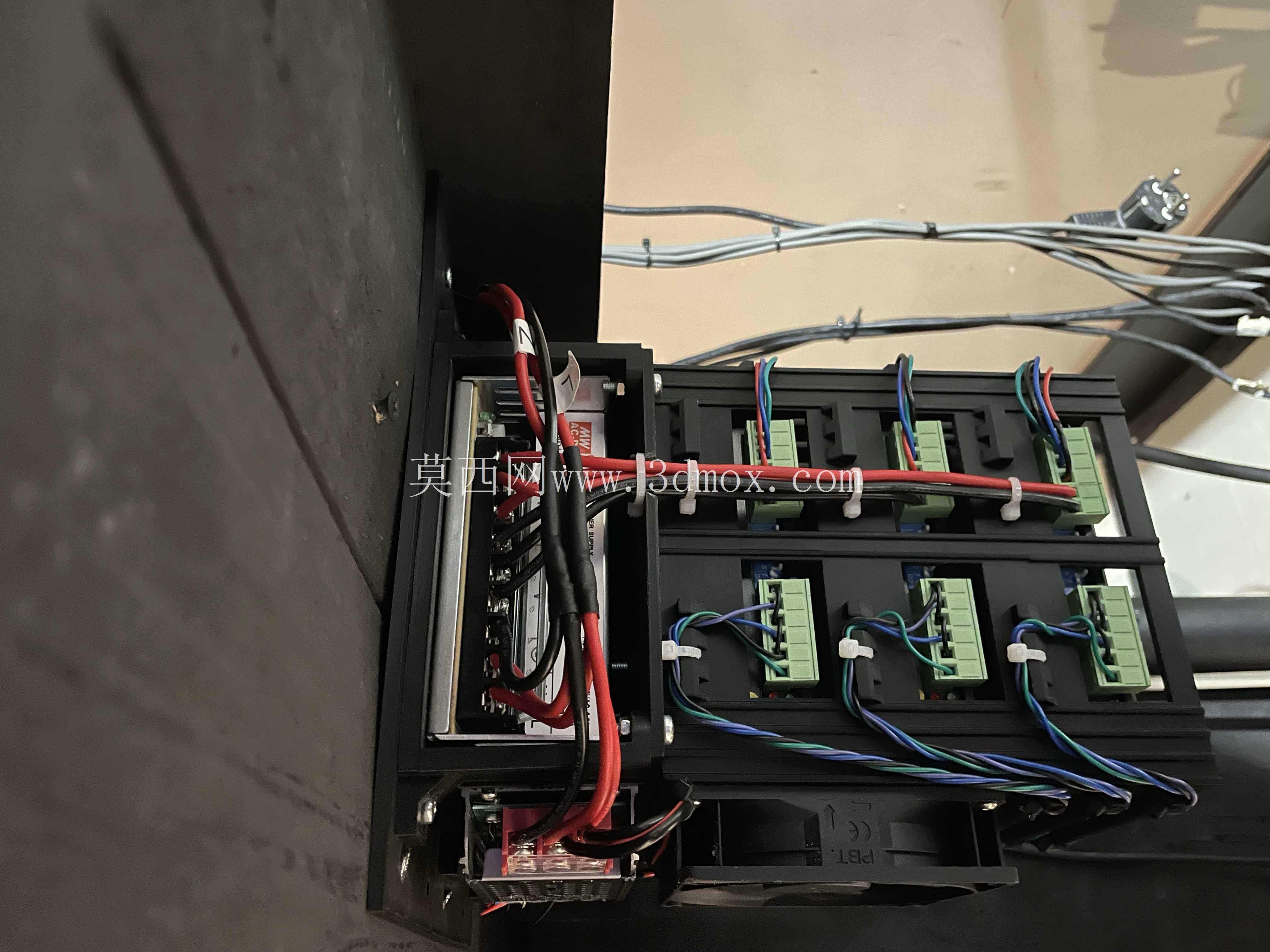

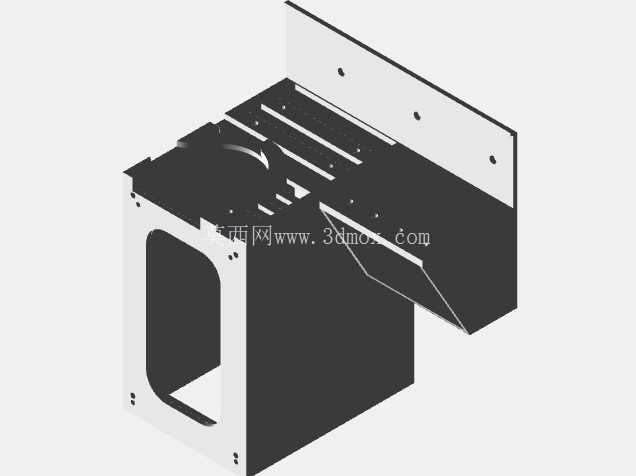

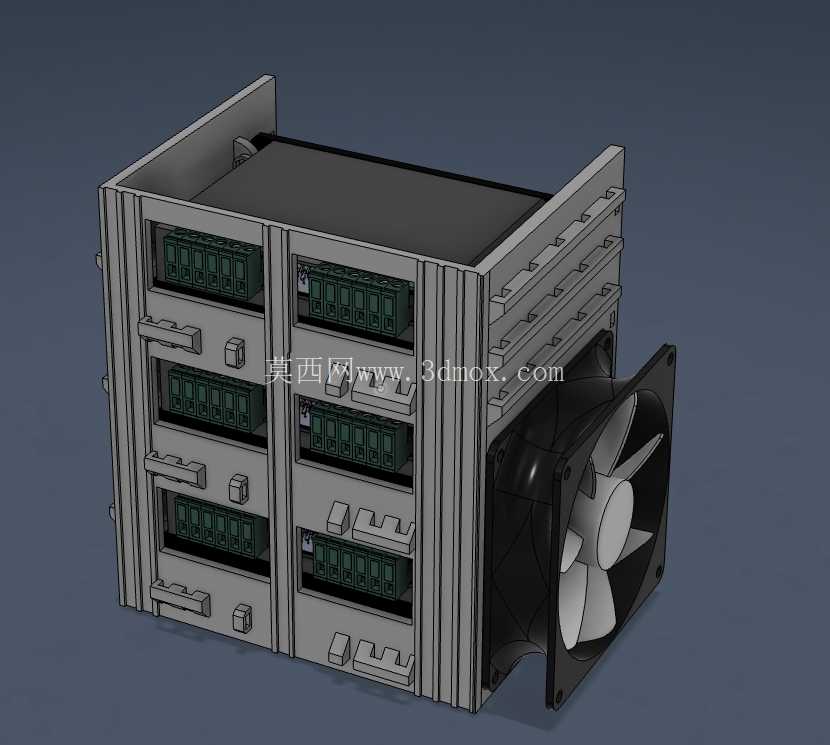

在多轴步进驱动的工业控制场景中，尤其是小型数控设备、桌面级加工单元的电气柜内部布局时，驱动模块的集中安装、辅助器件的接驳一直是结构设计需要重点考量的环节，这款连接面板正是针对DM542系列步进驱动器的配套安装需求开发的结构件，主要承担冷却剂泵与驱动堆栈模块的物理连接、线路规整以及安装支撑作用。从实际应用场景来看，这类面板多用于多轴运动控制的电气集成环节，当设备需要搭载3轴及以上的DM542步进驱动器时，驱动模块通常会采用层叠堆栈的安装方式来压缩电气柜内部的占用空间，而冷却剂泵作为加工过程中刀具冷却、工件温控的核心动力部件，其控制线路、动力线路需要就近与驱动堆栈完成接驳，避免长距离走线带来的信号干扰、线路杂乱问题，这款面板就设置在驱动堆栈的侧部安装位，作为泵体与驱动组之间的衔接载体。从功能特性上看，面板采用框架式分层结构，主体支撑框架采用钣金折弯加工成型，预留了三个标准DM542驱动器的层叠安装槽位，每个槽位都对应设置了线路穿接孔位，驱动器的信号输出线、动力线可以直接通过槽位侧边的开孔引出，无需额外绕线；面板底部设置了一体化的安装底座，底座上预留了多组标准安装孔，既可以通过螺栓直接固定在电气柜的安装背板上，也可以搭配减震脚垫安装在设备机架的预留平面上，安装边界适配市面上主流的小型数控设备电气仓尺寸，整体安装完成后，驱动堆栈的侧面与面板贴合，冷却泵的接线端子可以直接固定在面板预留的端子安装位上，线路长度可以控制在15厘米以内，大幅降低信号衰减的概率。设计思路上，这款结构件没有采用多余的装饰性设计，所有结构特征都服务于安装与接驳功能：顶部的压条采用分段式开槽设计，既可以对层叠的驱动器顶部进行限位，避免设备运行过程中震动导致驱动器移位，开槽结构又可以形成自然的散热风道，配合驱动器自身的散热片，让堆栈安装的驱动模块之间不会因为紧密贴合出现热量堆积；侧边的支撑板采用加厚钣金材质，预留了两组定位销孔，安装时可以先通过定位销完成面板与驱动堆栈的预定位，再锁紧固定螺栓，降低装配难度；面板朝向冷却泵的一侧预留了穿线格兰头的安装位，冷却泵的动力线、信号反馈线可以通过格兰头进入面板内部，直接与对应驱动器的接线端子连接，格兰头可以起到线路固定、防尘防水的作用，适配车间多切削液、多粉尘的加工环境。从外形尺寸与安装边界来看，整体结构的宽度适配三个DM542驱动器并排层叠的总宽度，深度方向预留了接线端子的操作空间，安装底座的孔位间距符合通用电气安装背板的模数要求，不需要对现有电气柜进行额外打孔改造就可以完成安装；面板的所有棱边都做了折弯翻边处理，既提升了整体结构的刚性，避免薄钣金出现共振变形，又可以防止安装维护过程中锋利的钣金边缘划伤操作人员、破坏线路绝缘层。在实际装配过程中，这款面板可以将原本分散布置的驱动器、冷却泵接线点集中在同一区域，维护人员排查线路故障时不需要在整个电气柜内翻找线路，只需要打开面板侧部的护板就可以完成所有接线点的检测与调试；同时层叠式的安装结构相比传统的平铺安装方式，可以节省近60%的电气柜安装平面空间，让小型设备的电气仓布局更加紧凑，也为其他电气元件比如开关电源、控制器模块预留出更多的安装位置。结构设计时还充分考虑了不同厂家生产的DM542驱动器的尺寸公差，安装槽位的宽度预留了0.5毫米的装配余量，即使不同批次的驱动器外壳尺寸存在小幅偏差，也可以顺利装入槽位完成固定，不会出现卡滞或者间隙过大导致的松动问题；底部的安装底座设置了长条形的调节孔，安装时可以根据电气柜内部的实际布局小幅调整面板的固定位置，适配不同设备的个性化安装需求。
