制药厂化学品储存混合搅拌容器结构

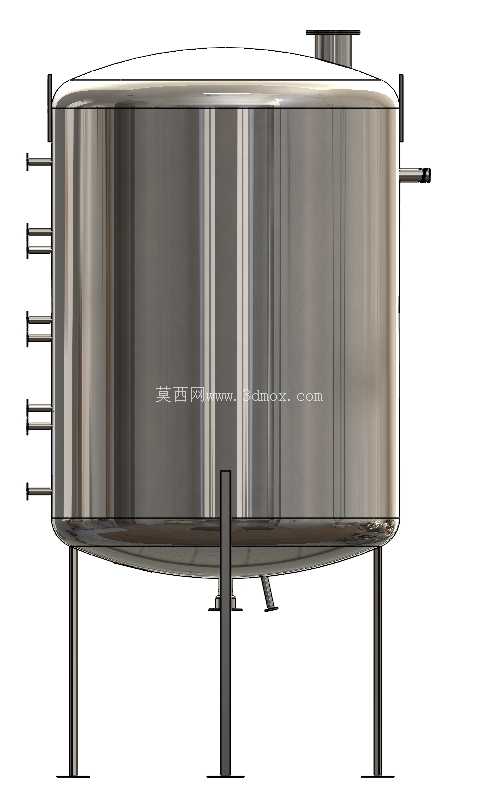

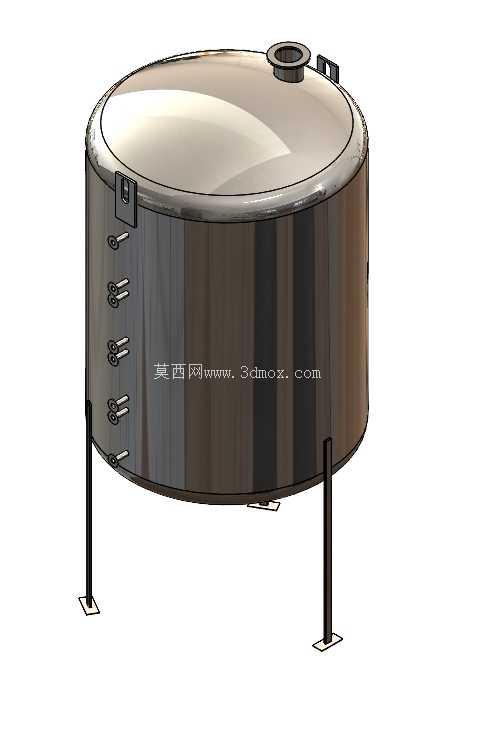

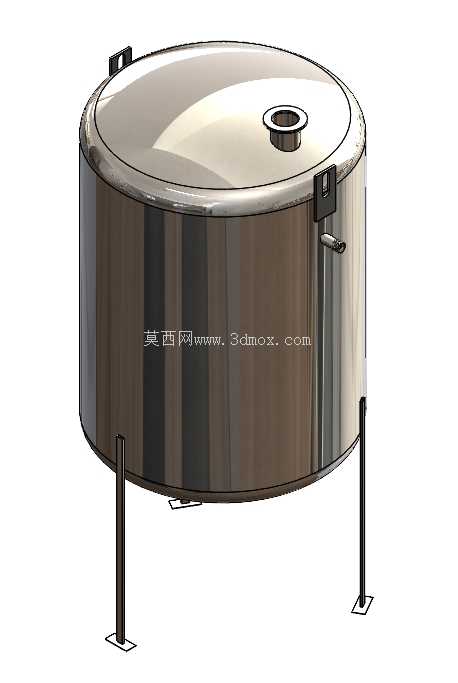

在制药生产的前处理工序中，这类不锈钢搅拌容器是原料药合成、制剂配料环节的核心静置与混合载体，区别于普通常压储槽，它需要同时满足物料暂存、均质混合、进出料可控的多重工况要求，设计阶段首先要匹配洁净区的安装边界，整体采用立式支腿支撑结构，罐体主体为圆柱形筒体搭配上下椭圆封头，上封头预留工艺管口用于进料、排气、搅拌组件安装，下封头设置出料口与排污口，筒体侧面的多组侧接口可根据工艺需求接入测温探头、液位计、清洗球或者夹套换热管路，支腿高度需要匹配下方出料管路的安装空间，同时预留操作人员通行与阀门操作的净空，避免后期管路排布时出现干涉。从功能特性来看，该容器针对制药行业的化学品特性做了针对性设计，筒体采用镜面抛光不锈钢材质，内壁无卫生死角，所有焊接位置做圆弧过渡处理，避免物料残留滋生微生物，满足制药生产的GMP洁净要求；罐体侧面的多组接口可实现不同工艺管路的快速对接，既可以作为静态储料容器暂存中间品，也可以搭配顶置或者侧置搅拌组件完成物料的混合、溶解、均质工序，部分工况下还可以在筒体外壁加装夹套，通入冷却水或者热水实现罐内物料的温度调控，满足不同化学品的储存与反应温度要求。设计思路上，首先要核算罐体的容积匹配单批次生产的物料处理量，筒体的长径比控制在合理区间，既保证搅拌过程中物料的流场覆盖无死区，也避免过高的罐体导致洁净室层高不足；支腿的排布采用三点或者四点均匀支撑，核算满载状态下的承重强度，避免罐体满载时出现支腿变形或者罐体倾斜；所有管口的方位排布要结合车间的管路走向，操作侧预留足够的阀门操作空间，非操作侧的管口尽量集中排布减少管路弯折，同时要考虑罐体吊装时的吊点位置，方便设备进场安装时的吊装就位。实际应用中，这类容器常布置在制药车间的配料间或者合成工序区，上游连接物料输送管路将原料送入罐内，根据工艺要求开启搅拌完成混合后，通过下封头的出料口将物料输送至下一工序，罐体顶部的人孔或者手孔方便定期对罐内进行清洁与检查，侧面的液位接口可安装液位传感器实时监测罐内物料存量，避免溢料或者空罐运行。外形尺寸方面，筒体直径根据容积需求匹配常用的不锈钢板材规格，减少材料裁切损耗，支腿高度通常设置在1.2米至1.5米区间，满足下方出料阀门与输送泵的安装要求，罐体总高度控制在洁净室层高允许的范围内，顶部预留搅拌电机或者检修操作的空间，所有外接法兰的标准统一，方便车间内管路的通用互换，减少备件储备种类。建模过程中需要重点关注筒体与封头的焊接位置处理，支腿与罐体的连接加强结构，以及各个管口的方位与伸出长度，确保装配时各个外接组件不会出现位置冲突，内壁的圆角过渡要符合卫生级设备的设计要求，避免出现直角缝隙导致物料残留，同时要考虑罐体的运输尺寸限制，若设备整体尺寸超宽超高，需要设计成分段结构现场组焊，保证设备能够顺利进场安装。
