家用前置滚筒式全自动洗衣机外观结构原型

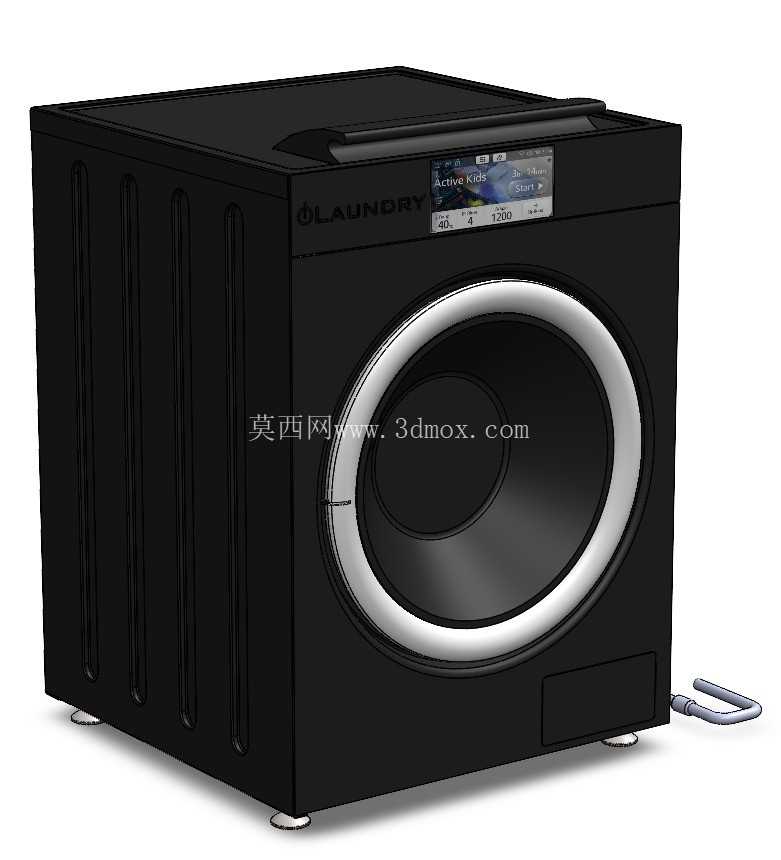

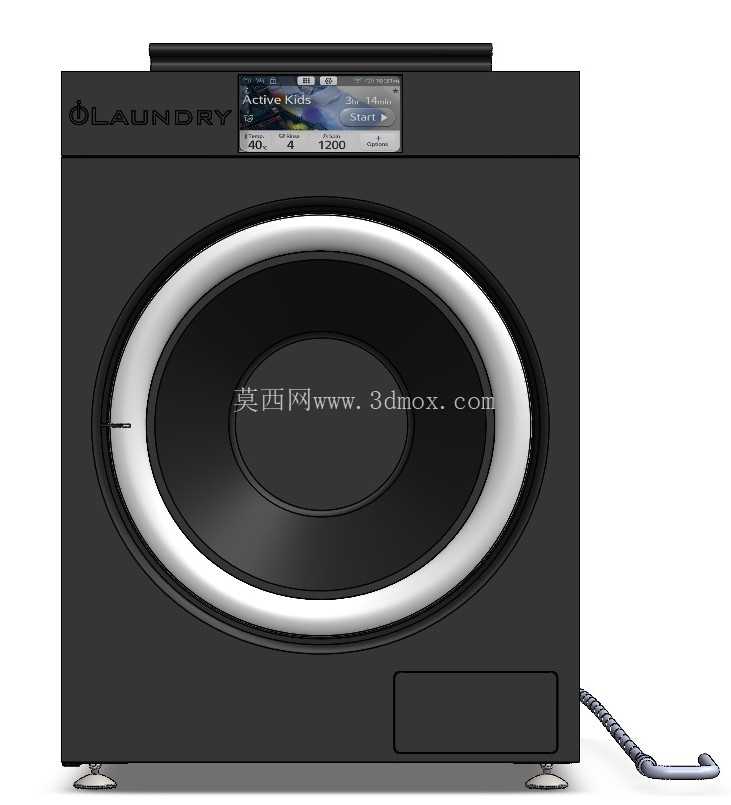

这款前置式滚筒洗衣设备的三维结构原型，主要面向家用洗涤场景的结构验证与外观方案迭代，日常可满足普通家庭棉麻、化纤、羊毛等多材质织物的洗涤、漂洗、脱水全流程作业需求，适配多数家庭阳台、卫生间、独立洗衣区的嵌入或独立摆放场景。从结构设计逻辑来看，整体采用方正立方体外廓，是当前家用洗衣设备兼顾空间利用率与内部滚筒容积的最优形态选择，外壳侧面设置竖向加强筋结构，既可以提升薄金属外壳的抗形变能力，避免设备高速脱水阶段因筒内负载偏心产生的共振引发外壳震颤异响，也能在外观上形成规整的视觉层次，弱化纯平面外壳的单调感。正面大尺寸环形舱门采用内嵌式密封结构设计，环形门框做了圆弧过渡处理，既可以避免用户取放衣物时被棱角磕碰，也能保证舱门闭合后与外筒前法兰的密封胶圈完全贴合，防止洗涤、脱水过程中出现渗水问题；舱门下方预留了小型检修口盖板，日常无需拆解整机外壳即可完成排水泵过滤器的清理、紧急排水等维护操作，大幅降低普通用户的日常维护难度。顶部靠前侧的位置集成了操作显示区域，将程序选择、运行状态显示、功能按键整合在同一区域，符合用户站立操作的人机交互高度，无需过度弯腰即可完成程序选择与运行状态查看；设备背部预留了进水接口、排水软管的排布空间，排水软管采用可弯折定型的结构，用户可根据家中排水点位的高度、位置调整软管走向，适配不同的家装排水布局。底部设置可调式支撑脚，可根据安装地面的平整度调整四个支脚的高度，保证设备整体处于水平状态，避免高速脱水时因放置不平产生位移、过大噪音的问题。从安装边界尺寸来看，整体外廓尺寸适配主流家装嵌入式洗衣柜的预留空间，宽度、深度、高度均符合家用洗衣设备的通用安装规范，既可以独立放置在卫生间、阳台区域，也可以嵌入定制洗衣柜下方，与台面、旁边的干衣机叠放或并排安装，适配不同的家装布局需求。设计过程中优先考虑了家用场景的使用痛点：舱门的开合角度预留了足够的取放空间，大尺寸衣物、床品取放时不会与门框产生剐蹭；外壳的竖向筋条结构同时兼顾了结构强度与外观质感，无需额外增加外壳板材厚度即可达到所需的抗形变要求，平衡了材料成本与结构可靠性；操作区域的位置设置充分考虑了普通用户的使用习惯，站立状态下视线可自然落在显示区域，操作按键的排布符合常规操作逻辑，减少用户的学习成本。内部结构的布局上，将配重块、驱动电机、排水泵等重心较低的部件布置在设备下部，降低整机重心，提升高速脱水运行时的稳定性，减少整机震动幅度；外筒采用悬吊式支撑结构搭配阻尼减震器，可有效吸收内筒高速旋转时产生的震动，避免震动直接传递到外壳引发共振噪音。进水电磁阀、洗涤剂投放盒布置在设备上部前侧，用户添加洗涤剂、柔顺剂时无需弯腰，投放盒采用可抽拉结构，清理残留洗涤剂时操作便捷。
