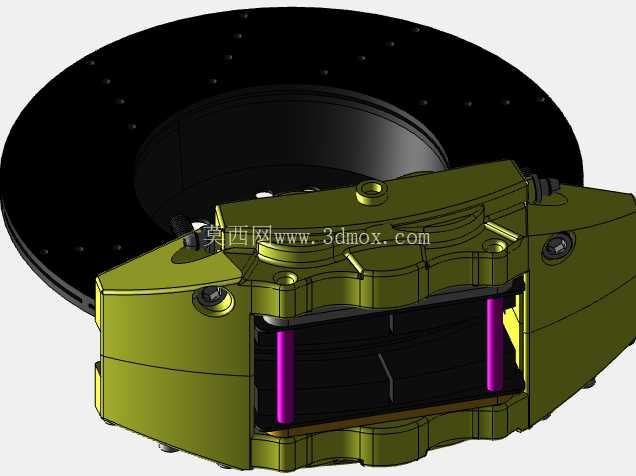

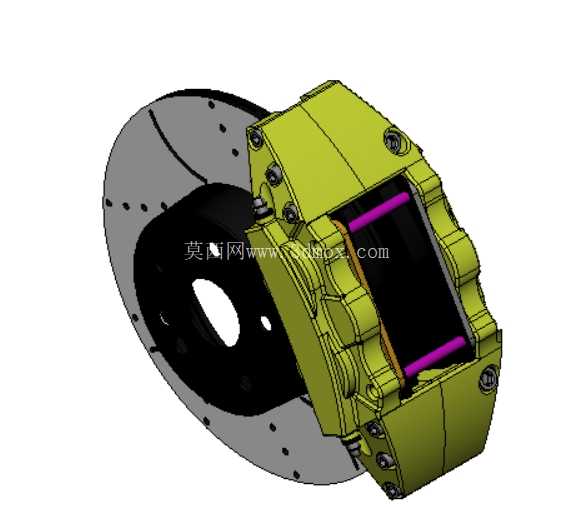

汽车盘式制动转子与卡钳结构设计

这套盘式制动组件的三维结构，完整还原了乘用车通风盘式制动系统的核心构成，覆盖了从制动盘本体到卡钳总成的全部装配细节，可直接用于制动系统原理教学、结构优化参考、比例模型3D打印验证等场景。在实车应用中，这类制动组件是车辆行驶安全的核心执行部件，承担着将液压推力转化为摩擦制动力矩的作用，直接决定车辆的制动距离、制动稳定性与连续制动抗热衰性能，广泛适配家用乘用车、轻型商用车辆的前轮制动配置，部分高性能改装车型也会基于同结构原理升级卡钳活塞数量与制动盘尺寸。从结构功能来看，通风式制动转子采用双层盘体夹设通风道的结构，盘面均匀分布钻孔，既可以在连续制动时通过风道引导气流带走摩擦热量，降低制动盘热变形概率，也能通过钻孔快速排出制动摩擦产生的粉尘，避免粉尘在摩擦片与盘面之间堆积降低摩擦系数；卡钳部分采用多件式组合外壳，内置多组活塞结构，制动时活塞同步推动两侧摩擦片压向制动盘盘面，通过夹紧力产生摩擦阻力矩，卡钳本体上的安装螺栓孔位、定位凸台完全匹配实车转向节的安装接口，摩擦片的定位卡槽、回位结构也做了完整还原，能够清晰展示制动片磨损后的更换路径与限位逻辑。设计过程中优先还原了实车部件的安装边界约束：制动盘的中心定位孔直径、螺栓孔分布圆尺寸完全对应常规家用车的轮毂轴承安装规格，卡钳的安装支架定位面与制动盘工作面的垂直公差、卡钳内缘与制动盘外缘的安全间隙都按照实车装配要求做了预留，避免出现运动干涉；卡钳外壳的加强筋布局完全参考量产部件的应力分布结果，在制动高压下的受力集中区域做了壁厚加强，既保证结构强度，也避免不必要的材料冗余。从装配逻辑来看，整套组件的配合关系清晰可查：制动盘通过中心孔与轮毂轴头定位，由轮毂螺栓压紧固定随车轮同步转动，卡钳通过安装支架固定在转向节上保持静止，卡钳内的活塞与摩擦片之间设置隔热垫，避免摩擦产生的高温传递到制动液造成气阻，摩擦片的磨损报警片安装位、导向销的润滑间隙都在模型中做了明确体现，能够直观展示制动过程中卡钳的浮动动作逻辑，即制动时内侧活塞先推动摩擦片贴紧盘体内侧，随后卡钳本体沿导向销反向滑动，带动外侧摩擦片同步贴紧盘体，实现两侧摩擦片均匀施压，避免偏磨。对于机械设计从业者而言，这套模型可以直观理解盘式制动器的力传递路径：制动总泵输出的液压压力通过管路传递到卡钳活塞，活塞的推力作用在摩擦片上，摩擦力通过卡钳支架传递到转向节，最终作用于车身实现车辆减速，整个过程中各部件的受力方向、配合间隙、安装定位逻辑都可以通过模型拆解清晰呈现，也可作为数控加工教学的典型案例，展示异形壳体、盘类回转零件的加工工艺路径，比如制动盘的端面跳动公差控制、卡钳壳体的多面加工装夹方式、活塞孔的珩磨精度要求等细节，都能通过模型结构得到具象化的参考。
