缸径32行程40杠杆式压紧气缸结构

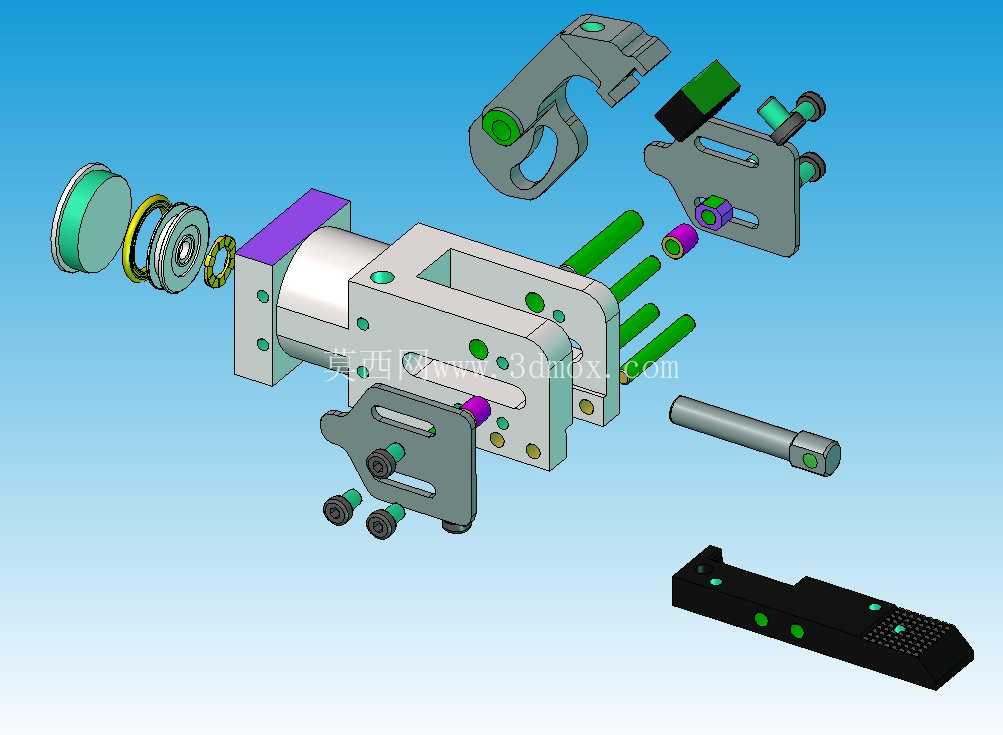

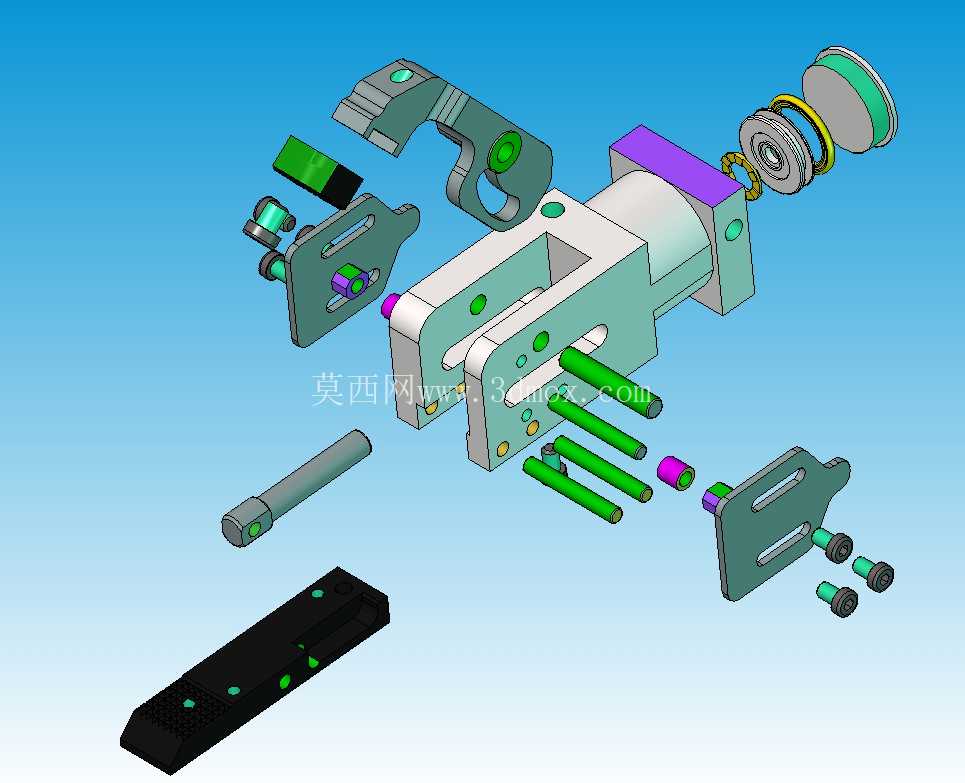

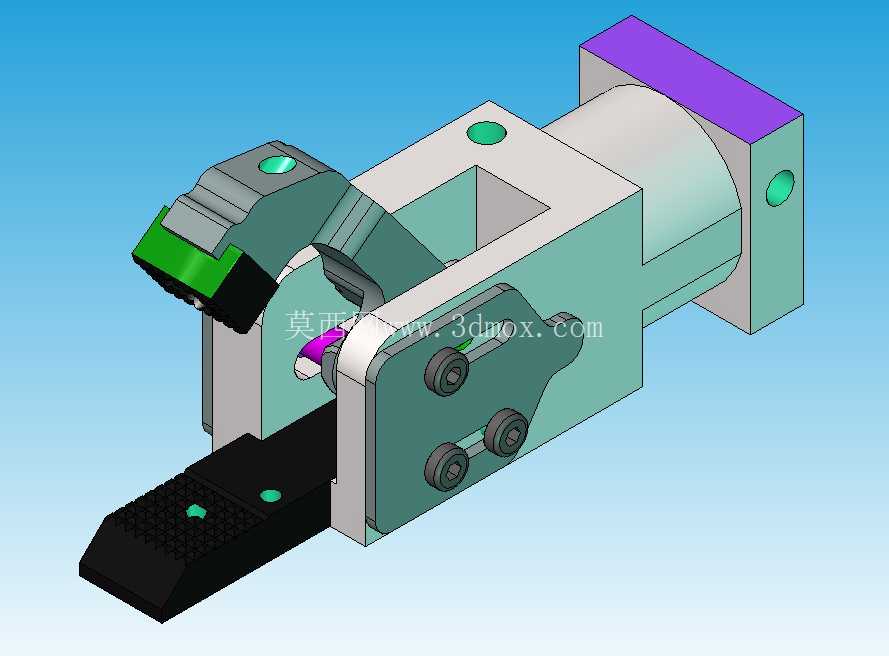

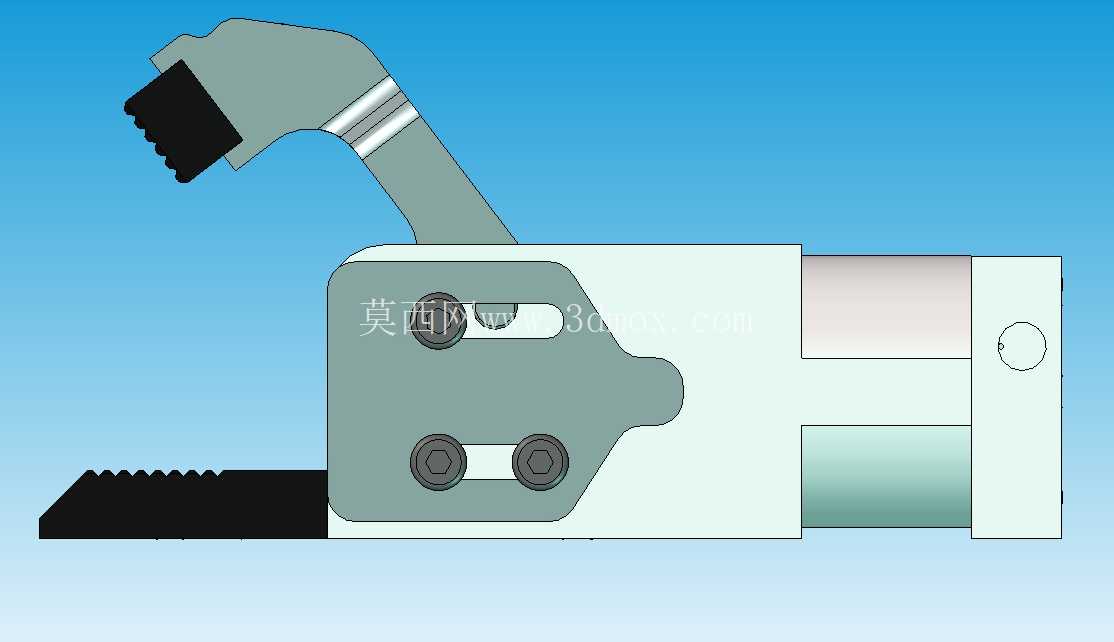

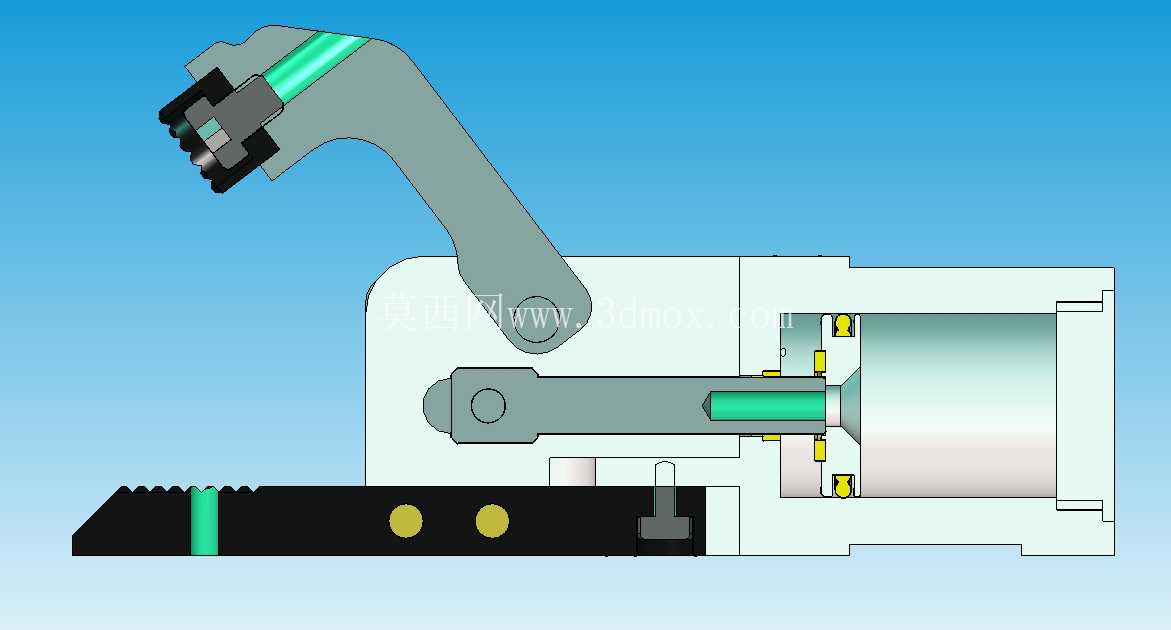

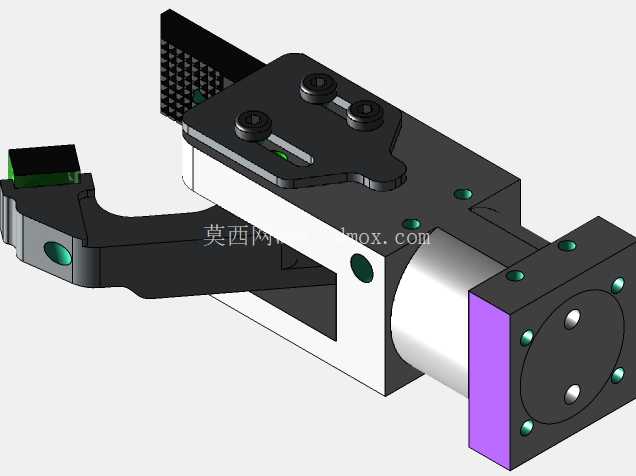

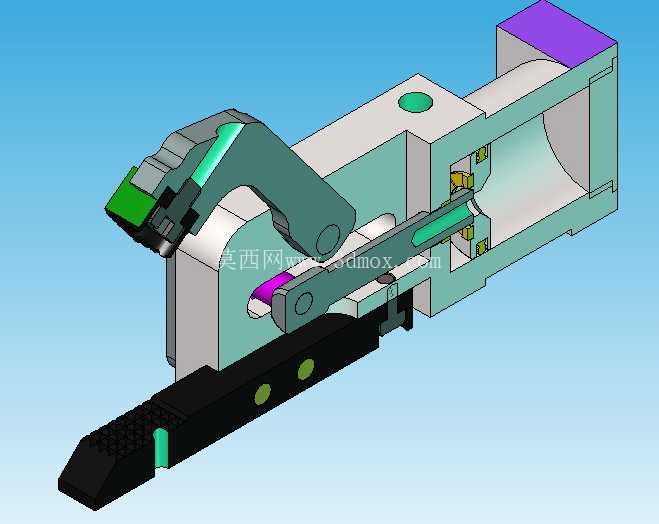

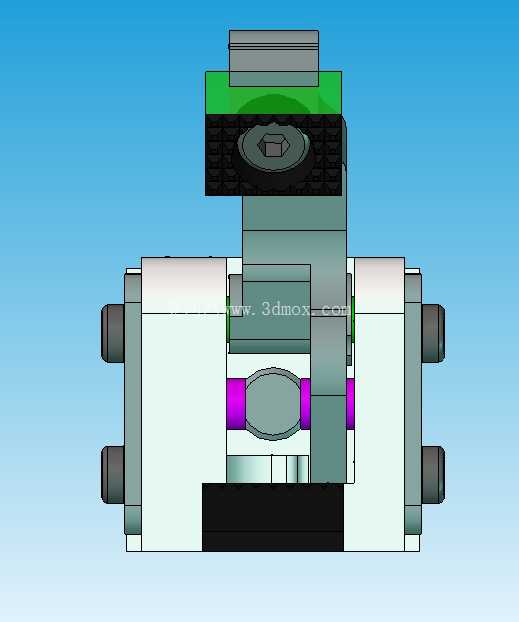

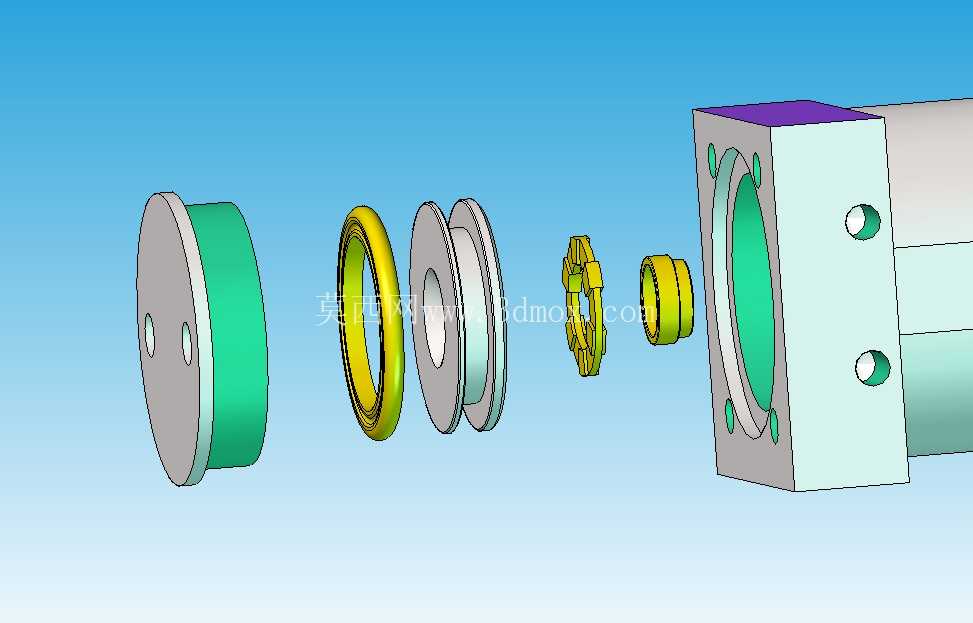

这款杠杆式压紧气缸，是压铸生产工序里工装夹具单元常用的气动执行部件，日常在铝合金压铸周边的切边工装、铸件定位工装、自动线工件固定工位上随处可见，主要用来替代传统的手动快速夹钳，配合气动控制系统实现工件的自动压紧与松开，减少人工操作的辅助时间，适配批量连续生产的节拍要求。从结构设计逻辑来看，这款气缸没有采用常规的活塞杆直压输出形式，而是通过内置的杠杆增力结构，将活塞的直线推力转化为压臂的摆转压紧力，同等缸径下输出的压紧力比直压气缸更大，同时压臂的摆转行程可以避开工件上下料的空间，不会在操作人员取放铸件时形成干涉，这点在压铸工序的工装设计里非常实用——毕竟压铸后的铸件带有浇口、渣包，外形轮廓不规则，压紧点的位置和避让空间一直是工装设计的难点。设计这款结构的时候，首先要明确安装边界：缸体主体的安装面做了平整的定位基准，预留的两个安装销孔和螺栓过孔可以直接固定在工装基板上，不需要额外设计转接支架，安装时只要保证压臂的压紧点正对工件的刚性支撑位，就能避免压紧时工件出现翘曲变形。缸径32mm的规格，在0.5MPa的常规工厂气源压力下，活塞端的理论推力大概在400N左右，经过杠杆结构的力臂放大后，压头端的实际压紧力可以满足中小型压铸件的固定需求，不会因为切削振动或者工装移位导致工件松动。40mm的活塞行程，对应到压臂的摆角大概在90度左右，完全松开时压头抬起的高度足够让带浇口的铸件顺利从工装里吊出，不需要额外设计压臂翻转的避让机构，简化了整个工装的结构复杂度。从细节结构来看，气缸的端盖和缸筒之间采用了内置的静密封结构，避免压铸车间里的铝屑、切削液渗入缸体内部磨损密封件，延长元件的使用寿命；压臂和缸体的铰接位置做了耐磨衬套，长时间反复摆转也不会出现铰接间隙过大导致的压紧位置偏移；压头部分做了防滑的纹理处理，接触工件的端面可以根据实际铸件的外形更换不同形状的压头，适配不同的工件轮廓，不需要更换整个气缸单元。气路接口设置在缸体的侧方，不会和压臂的运动轨迹产生干涉，接气管的时候可以顺着工装基板的走线槽布置管路，避免生产过程中工件或者机械手刮碰气管导致的气路故障。在实际选型适配的时候，要注意这款气缸的压紧力方向是垂直向下的，安装时要保证缸体的安装面和工装基板完全贴合，如果安装面存在倾斜，会导致杠杆受力出现侧向分力，长期使用会加剧铰接衬套的磨损，甚至出现活塞卡滞的问题。另外要根据工件的实际厚度调整压臂的限位位置，避免活塞行程走到极限位置时出现刚性碰撞，损坏气缸内部的活塞结构。和普通的标准气缸相比，这种集成了杠杆压紧结构的专用气缸，不需要设计额外的压臂传动结构，工程师在做工装设计的时候可以直接选型调用，减少了非标结构的设计工作量，同时标准化的元件也方便后期维护更换，生产线出现故障的时候可以直接整体更换，不需要重新加工非标零件，缩短了设备的停机维护时间。在压铸周边的自动化工位上，这类压紧气缸通常和气动换向阀、行程开关配合使用，当工件放置到位后，行程开关发出信号，换向阀切换气路，气缸动作带动压臂压紧工件，加工完成后换向阀复位，压臂抬起，工件可以顺利流出工位，整个动作逻辑简单可靠，适合压铸车间这种多粉尘、多切削液的恶劣工况。
