1A量程交流指针式电流表结构设计

在低压配电盘、小型实验台架、老旧生产线电控柜的电流监测环节，这类1A量程的交流指针式电流表至今仍有稳定的应用场景——相较于数显表，它无需额外供电回路，依靠电磁偏转机构即可直接驱动指针偏转，在强电磁干扰的车间环境里，不会出现数显跳码、死机的问题，运维人员扫一眼就能快速判断回路电流的大致区间，判断是否存在过载、欠流的异常工况。

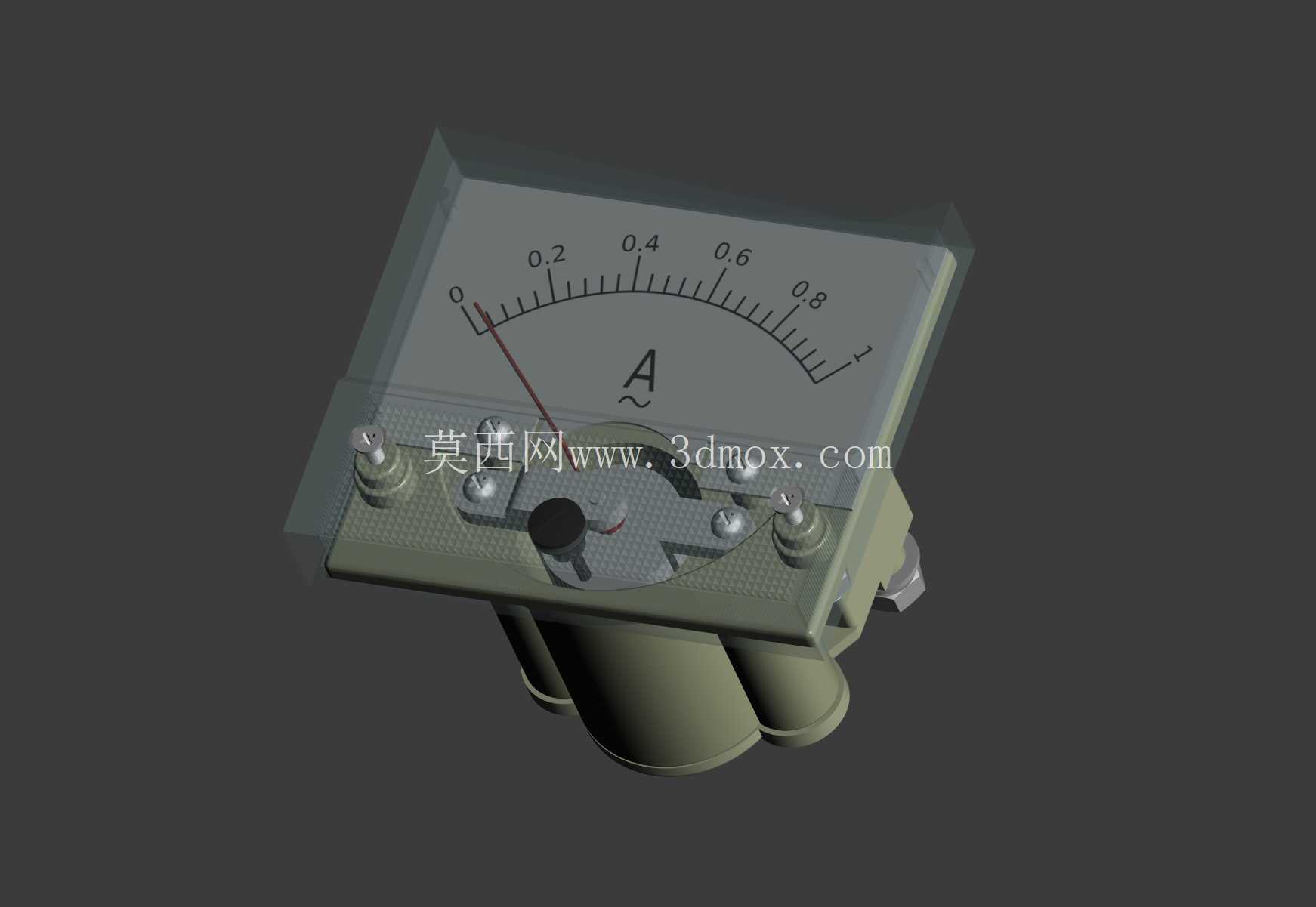

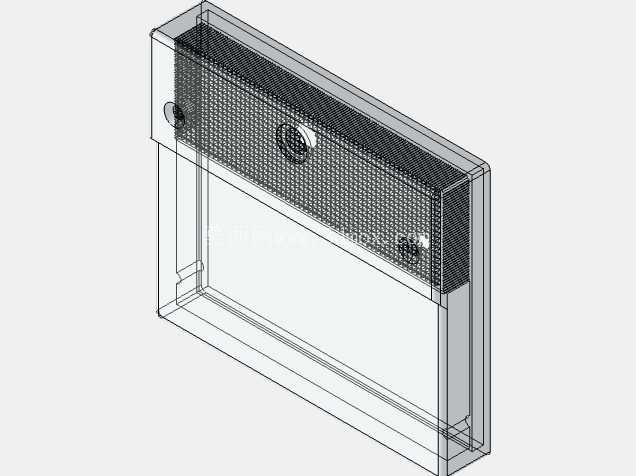

从结构设计逻辑来看，这款表的外壳采用半透明防尘罩设计，上半部分的透明罩既可以清晰露出刻度盘与指针，又能阻挡车间内的金属粉尘、切削液飞溅进入表芯内部，避免磁路间隙积尘造成指针卡滞。下半部分的金属基座做了压铸成型的加强筋，既保证了安装后的结构强度，又能为内部的电磁线圈、阻尼机构提供稳定的安装基准，不会因为柜体振动导致指针偏移零位。刻度盘采用0-1A的线性刻度，每0.2A标注主刻度线，中间细分5小格对应0.04A的分度值，配合下方的交流标识与电流单位A，操作人员无需额外培训即可快速读数。

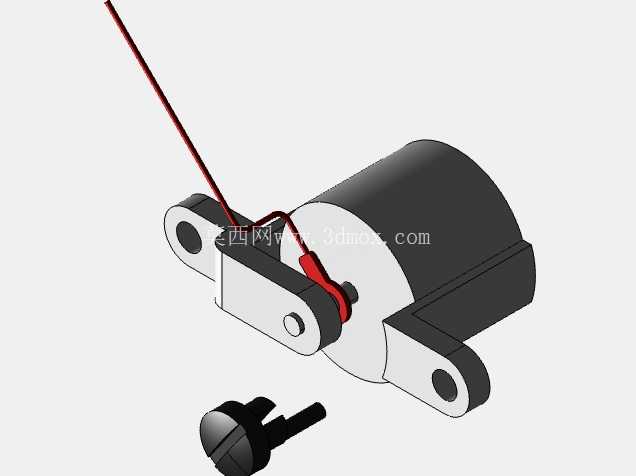

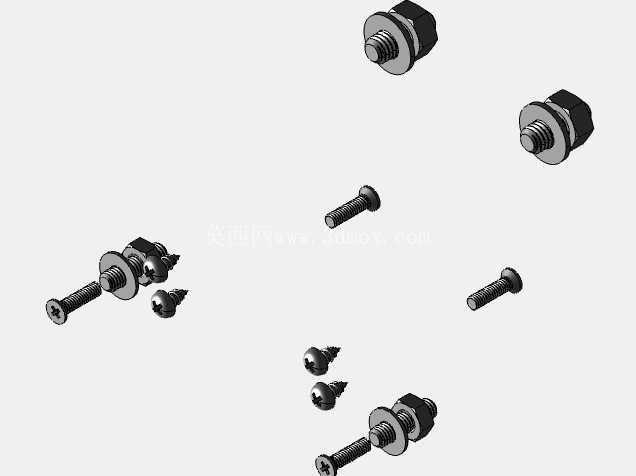

表芯的核心偏转机构采用电磁式结构，固定线圈直接串接在被测交流回路中，当交流电流流过线圈时产生的交变磁场带动带指针的软磁铁片偏转，配合尾部的阻尼油室，指针可以在1秒内稳定停在对应刻度位置，不会出现来回摆动的问题，方便现场快速读数。表体下方的两个接线柱做了内凹式设计，接线时导线端头插入后拧紧螺丝即可，外凸的绝缘护套可以避免接线后相邻端子间的爬电风险，适配1.5-2.5平方的多股铜芯导线接线，满足常规低压电控回路的接线要求。

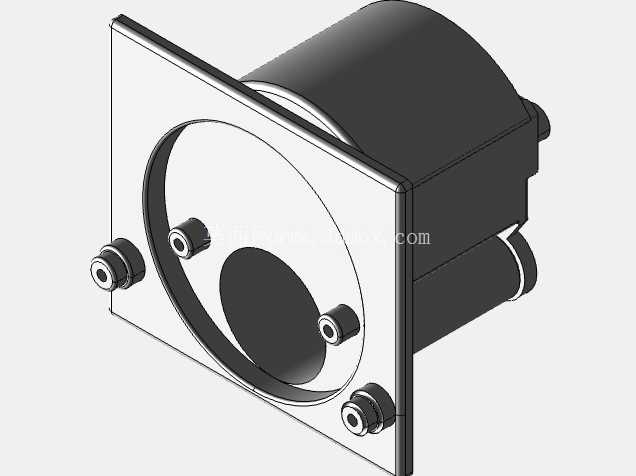

安装边界上，这款表采用嵌入式安装设计，基座的方形安装边可以卡在配电盘的开孔内，配合侧面的两个固定卡脚，不需要额外螺丝即可快速固定在盘面上，开孔尺寸适配常规的小型指针表安装位，替换同规格旧表时不需要重新扩孔、改孔，降低现场改造的工作量。表体整体突出盘面的高度控制在合理范围，不会因为突出过多影响柜内其他元件的布线，后方的接线端预留了足够的接线空间，即使是带冷压端子的导线也可以顺利接入。

在实际选型适配中，这类1A量程的电流表通常配合电流互感器使用，当被测回路电流较大时，通过互感器将大电流转换为1A的标准二次电流接入表计，即可实现大电流回路的监测，这款表的内阻参数匹配常规1A二次侧的互感器输出要求，不会因为内阻过大造成测量偏差。表罩与基座的接缝处做了防尘密封处理，在多粉尘的机加工车间、纺织车间内使用时，也能长期保持内部机构的清洁，减少日常维护的频次。指针的配重经过严格校准，即使柜体存在一定的安装倾斜，指针也不会出现明显的零位偏移，保证测量数据的可靠性。
