瓶盖螺纹自动加工生产线设备结构

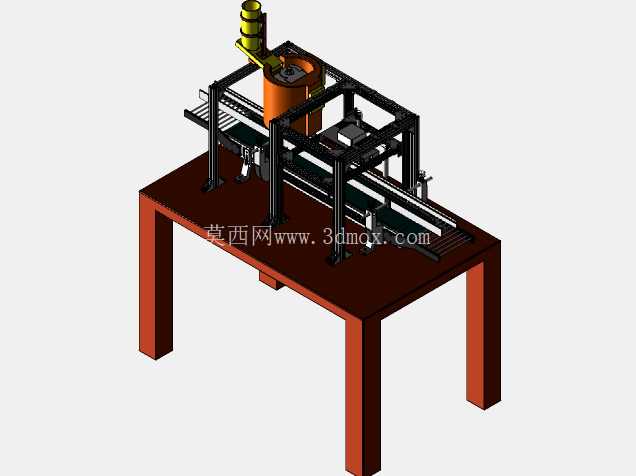

这套设备主要面向包装耗材生产环节的瓶盖螺纹加工工序，在瓶装饮品、日化包装、医药容器的生产车间中，这类设备通常衔接在瓶盖注塑成型工序之后，完成瓶盖内侧螺纹的滚压/攻丝加工，替代传统人工单工位操作的低效模式，整条产线可对接上游注塑机的出料端，也可独立作为离线加工单元使用，适配不同直径规格的塑料、金属瓶盖螺纹加工需求。从结构布局来看，设备采用台式支撑机架作为整体承载基础，四根方形支腿将作业台面抬升至符合人工操作与产线对接的高度，台面下方预留了电气元件、气动管路的安装空间，避免加工过程中切削碎屑、润滑液滴落损坏电控部件。台面上方集成了双列平行输送机构，输送采用带格挡的同步带结构，可将待加工瓶盖精准定位到每个加工工位，输送速度可根据前端供料节奏、单工位加工时长做无级调整，避免出现待加工件堆积或者工位空等的情况。加工执行单元采用龙门式跨装布局，横跨在输送线正上方，搭载的多轴执行机构可完成垂直方向的进给、水平方向的工位切换动作，顶部设置的储料与供料结构可根据加工需求供给润滑介质或者辅助工装，加工头模组采用快换接口设计，更换不同规格的螺纹加工头即可适配M18到M38区间的常见瓶盖螺纹规格，无需对整体机架做大规模改动。设计过程中优先考虑了加工过程的稳定性，龙门架的支撑立柱采用加厚型材拼接，连接位置采用定位销加螺栓的双重固定方式，避免高速进给过程中出现结构共振，影响螺纹加工的同轴度精度；输送线的两侧设置了可调式导向挡板，可根据瓶盖的外径尺寸调整挡板间距，保证待加工件在输送过程中不会出现偏移、卡滞的问题，挡板采用耐磨非金属材质，避免刮花瓶盖外表面影响成品外观质量。设备的安装边界需要考虑前后端的对接空间，进料端需要预留至少0.8米的供料机构安装位置，出料端需要预留0.6米的成品接料或者质检工位空间，设备整体的台面高度为0.85米，和常规车间输送线的标准高度匹配，不需要额外做垫高或者下沉处理即可直接接入现有包装生产链路。在功能逻辑上，待加工瓶盖从进料端进入输送线后，会被格挡条分隔为单个独立工件，依次输送到加工工位下方，到位后触发位置传感器，定位机构会先将工件夹紧固定，随后加工头下行完成螺纹加工动作，加工完成后加工头抬升，夹紧机构松开，工件随输送线移动到出料端，整个流程无需人工干预，单工位的加工节拍可控制在3秒以内，相比单台人工操作的台式攻丝机，加工效率可提升4倍以上，同时能避免人工操作带来的螺纹深度不一致、同轴度偏差等质量问题。设备的维护便利性也在设计阶段做了充分考量，所有传动部件的润滑点都设置在易触及的位置，加工头区域设置了透明防护挡板，既可以观察加工状态，也能阻挡加工过程中产生的碎屑飞溅，防护挡板采用快拆结构，清理碎屑或者更换加工头时不需要借助专用工具即可快速拆卸。输送线的驱动电机设置在台面下方的侧端位置，更换同步带或者调整张紧度时不需要拆除台面上方的其他结构，日常运维的工作量被控制在较低水平。针对不同生产场景的适配性，这套结构既可以作为独立的单机设备使用，搭配人工上下料完成小批量多规格的瓶盖加工任务，也可以通过标准通讯接口对接车间的MES系统，和上游注塑机、下游的瓶盖检测、包装设备实现联动，组成全自动化的瓶盖生产流水线，适配从中小批量加工厂到大规模量产车间的不同使用需求。结构设计过程中对受力路径做了优化，加工过程中产生的垂直方向切削力会通过龙门立柱直接传递到下方的支撑支腿，不会让输送线的承载结构承受额外的加工载荷，有效延长了输送部件的使用寿命，同时降低了结构变形带来的精度损失。
