带振动盘上料结构的零件自动组装设备

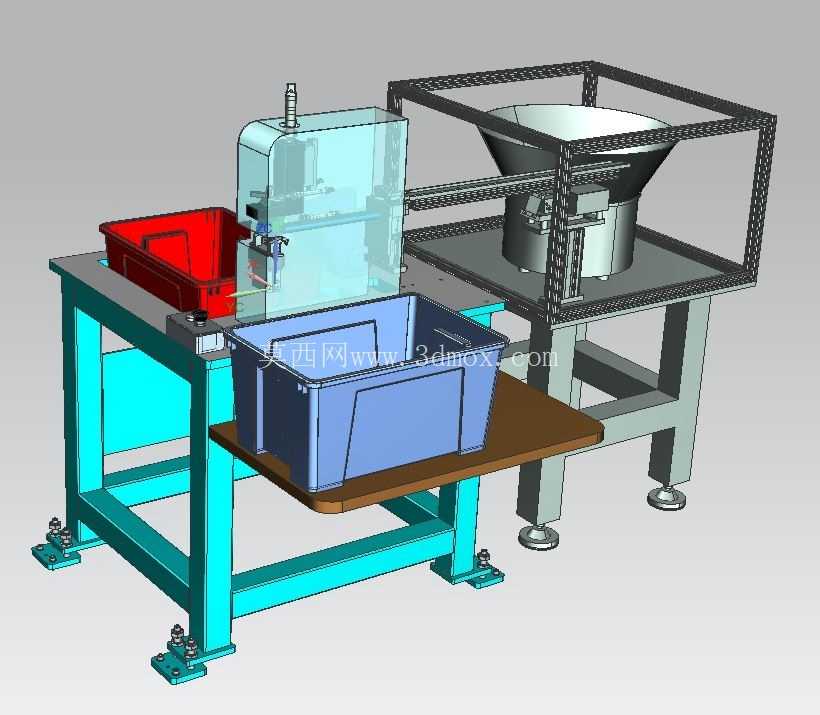

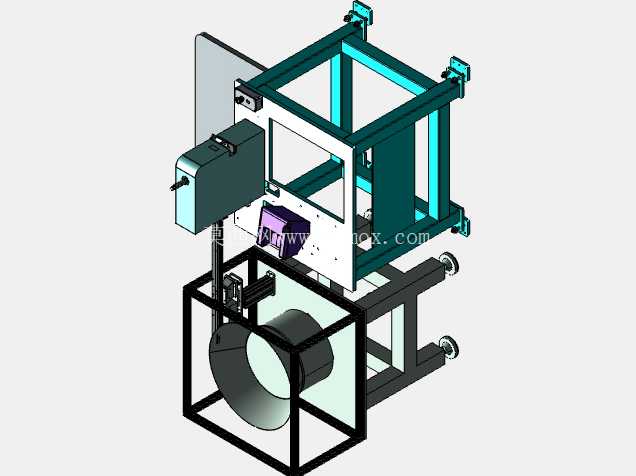

这套自动组装设备主要面向中小型压铸件、冲压件的批量装配工序，常见于3C电子小零件、五金紧固件、汽车小型结构件的产线前段装配环节，可替代传统人工逐件取料、对位、压装的重复操作，单工位适配节拍通常在6-12秒每件，能匹配下游包装、检测工序的连续生产需求。设备整体采用分体式机架布局，左侧为核心装配作业工位，右侧为振动盘上料单元，两个单元通过独立的方管焊接机架拼接，底部均配置可调脚杯，可适应车间地面±15mm的高度差，安装时无需额外预埋地脚，直接放置在硬化地面即可完成调平，整体占地边界约为长1800mm、宽1200mm、高1600mm，预留操作侧维护空间不小于800mm即可满足日常调试、换型需求。右侧振动盘单元做了半包围式的铝型材框架加亚克力防护设计，可避免振动送料过程中物料飞溅，同时隔绝部分振动盘运行产生的噪音，振动盘出料轨道直接延伸至左侧装配工位的取料位置，轨道末端配置分料挡停结构，可保证每次仅送出单个待装配零件，避免叠料、卡料问题。左侧装配工位的机架采用青蓝色喷塑处理，台面铺设20mm厚的电木板作为作业基准面，台面上集成了直线滑台驱动的压装执行机构，滑台采用伺服电机搭配滚珠丝杠传动，重复定位精度可控制在±0.02mm以内，可适配不同压装行程的装配需求；压装机构外侧设置透明亚克力安全防护罩，防护罩预留操作开口，既可以观察内部装配状态，也能避免操作人员误触运动部件。工位台面上分别设置红色待料箱与蓝色成品箱的放置位，待料箱用于放置需要人工补料的异形零件，成品箱放置在台面延伸出的木质托板上，托板下方做了斜撑加固，可承载最多50kg的成品重量，装配完成的零件可直接通过落料滑道滑入成品箱，无需人工反复转运。设备的气路、线路均内置在机架方管的内腔中，仅在执行机构位置预留快速接头与接线端口，换型时仅需更换振动盘出料轨道、压装头以及对应的定位夹具，即可快速切换不同规格产品的装配任务，换型时间可控制在30分钟以内。设计过程中特意将振动盘单元与装配工位的机架做了分体式连接，两个机架之间预留5mm的减震间隙，避免振动盘持续运行的震动传递到装配工位，影响压装精度与滑台的使用寿命；脚杯配置了橡胶减震垫，可进一步降低设备运行时的地面传导震动。设备的操作按钮盒集成在装配工位的前侧立柱上，设置有启动、停止、急停、手动调试四个基础按钮，调试时可切换手动模式逐点确认滑台位置、压装深度、分料时序，参数确认后切换自动模式即可连续运行，无需复杂的编程操作，一线操作人员经过简单培训即可完成日常操作。考虑到车间日常清理需求，机架底部预留了150mm的离地间隙，可方便扫地机、拖把进入设备下方清理积尘、掉落的小零件，所有外露的紧固件均采用不锈钢材质，避免车间潮湿环境下生锈影响设备外观与拆装维护。料箱采用标准的EU物流箱尺寸，可直接与车间现有物流周转体系匹配，装满成品后可直接整箱转运至下道工序，无需二次倒换物料，减少零件磕碰损伤的概率。振动盘的料斗容量设计为25L，单次补料可满足1-2小时的连续生产需求，降低操作人员的补料频次，压装机构的压力可通过调压阀在0.2-0.6MPa范围内调节，可适配不同压装力需求的塑胶件、金属件装配，避免压力过大压伤零件或者压力不足导致装配不到位的问题。
