翻盖式工件顶部与按钮检测工装结构

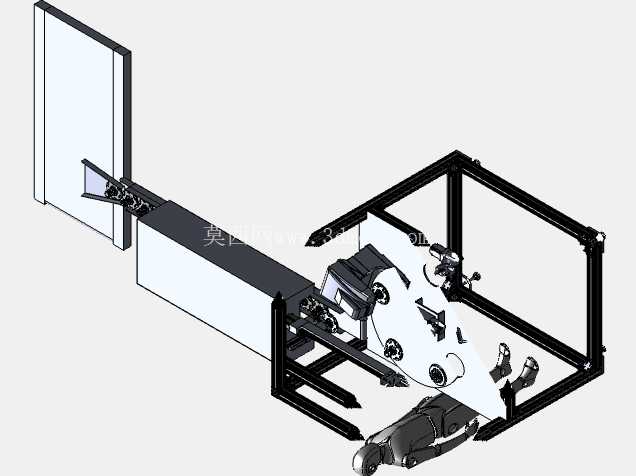

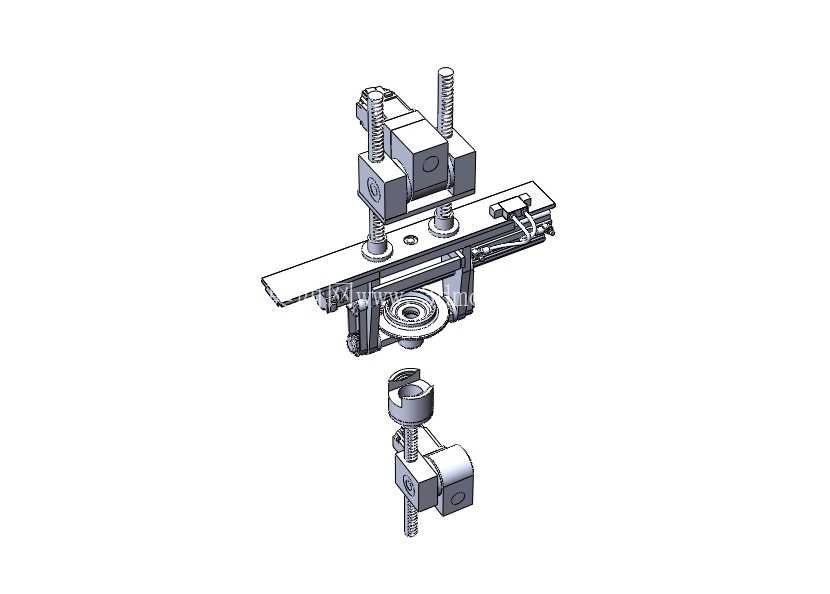

这套检测工装主要应用在3C电子、小型家电零部件的产线终检环节，针对带翻盖结构、侧置或顶面布置操作按钮的小型工件做功能与外观核验，替代传统人工手持检测的作业模式，能直接嵌入倍速链输送线的旁侧工位，也可搭配单轴移栽机构做成独立离线检测台，适配节拍在8到12秒每工件的中速产线，不会成为整线产能的瓶颈。从结构布局来看，整套机构分为上下两个功能模块，上部是安装在横向滑移导轨上的检测执行单元，下部是带定位销的工件承载座，额外配置的翻转压合组件用来模拟人工翻开、按压翻盖的动作，整套机构的安装底板采用标准6061铝板加工，底板上预留了M6的T型槽安装位，横向跨距控制在280mm以内，纵向深度不超过220mm，整体安装高度从底板基准面到顶部驱动电机尾端为315mm，不需要对现有产线的机架做大规模改造，直接通过螺栓固定在型材架上即可完成部署。设计时优先考虑了检测动作的一致性，上部滑移单元采用双导杆导向结构，避免单杆支撑带来的检测头偏摆问题，检测头的下压行程设置了15mm的可调区间，通过尾部的限位螺母可以适配不同高度的工件顶面检测需求，不会因为工件尺寸公差出现压伤工件或者检测不到位的情况。翻转组件的转轴采用间隙配合的铜套做支撑，翻转角度通过机械硬限位限定在0到105度区间，刚好能把翻盖完全翻开露出内部的检测区域，同时不会因为翻转过位拉扯到工件的连接铰链，翻转动作的驱动力来自侧置的小型气缸，气缸行程经过核算，动作全程无冲击，不会碰伤工件表面的喷涂或印刷标识。在实际使用场景中，工件通过人工或者移栽机构放置到下部承载座后，承载座上的两个弹性定位销会先卡入工件底部的定位孔，完成工件的粗定位，随后侧向的夹紧块伸出，把工件推到基准边完成精定位，定位精度可以控制在±0.1mm以内，完全满足视觉检测或者接触式通断检测的精度要求。定位完成后上部的检测单元沿着横向导轨滑移到工件正上方，先完成顶面的平面度、标识印刷完整性检测，随后翻转组件动作，把工件的翻盖翻开到指定角度，检测头切换到对应工位，完成翻盖内侧的外观、卡扣完整性检测，最后侧置的按压头依次动作，按压工件上的各个功能按钮，通过连接的传感器反馈按钮的通断信号，判断按钮的装配是否到位、按压手感是否符合要求，整套动作完成后所有执行机构复位，夹紧块松开，工件就可以流入下一个工序。设计过程中特意把所有的气管、传感器线缆都布置在安装板的背面，通过拖链收纳随滑移单元同步移动，避免管线外露在作业区域积灰或者被运动部件剐蹭，所有的运动副都预留了润滑脂注油孔，日常维护只需要定期加注润滑脂即可，不需要频繁拆解机构。考虑到产线换型的需求，下部的工件承载座采用快拆式设计，只需要松开两个手拧螺钉就可以更换不同型号的定位座，上部的检测头安装板也预留了通用的安装孔位，可以快速更换视觉相机、接触式探针等不同的检测元件，适配同系列不同规格工件的检测需求，不需要重新加工整套机构，能大幅缩短产线换型的调试周期。整套机构的受力部件都做了有限元校核，在最大50N的按压力度下，安装板的最大变形量不超过0.02mm，不会因为长期反复按压出现结构变形导致检测精度下降，所有的棱角位置都做了C2倒角处理，避免调试过程中划伤操作人员，同时机构的所有运动位置都设置了软缓冲垫，降低动作过程中的碰撞噪音，作业时的整体噪音控制在60分贝以内，符合车间作业的环境要求。
