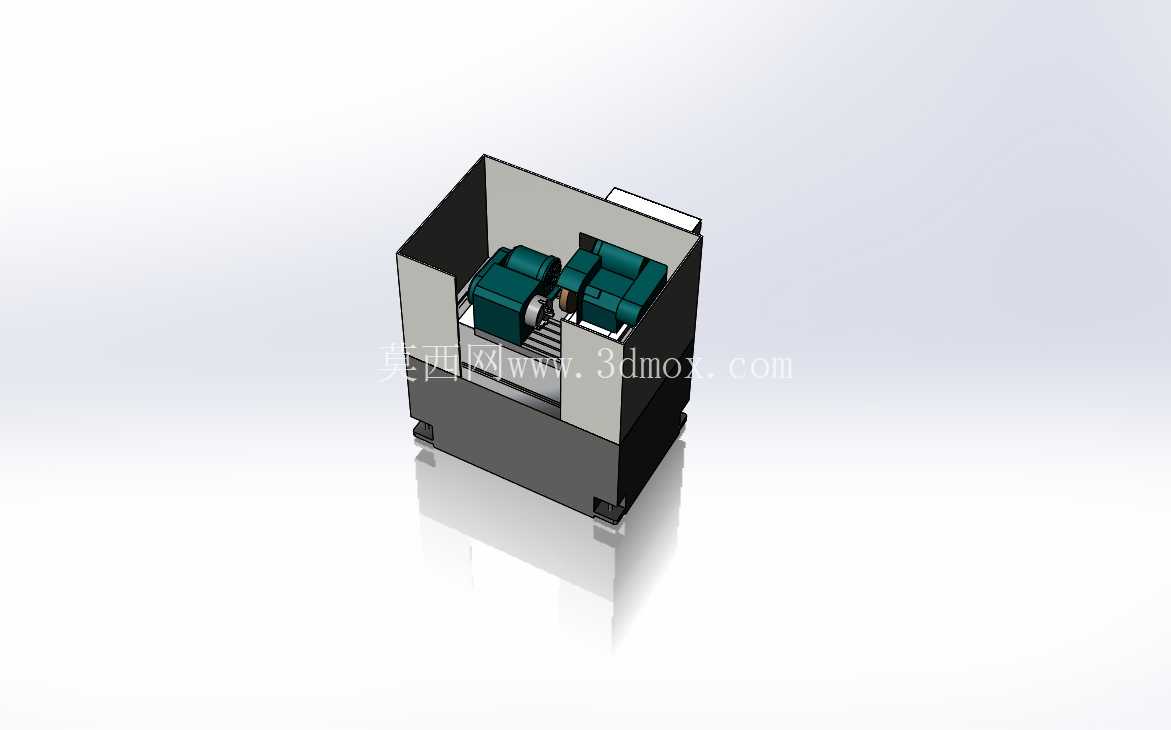

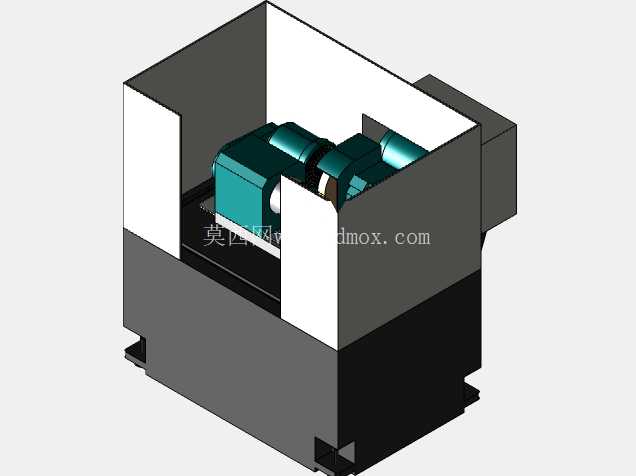

封闭式外圆磨削加工设备三维结构

这套外圆磨削设备的三维结构，完整还原了量产型精密外圆磨床的整机布局，从防护壳体到内部核心加工单元的装配关系都做了1:1的结构复刻，能直接给同类设备的改型设计、产线布局规划提供直观的结构参考。在实际机加工生产场景里，这类设备主要承担轴类、套类回转零件的外圆柱面、外圆锥面甚至小范围端面的精密磨削工序，常见于汽车零部件加工车间的传动轴精加工工位、液压行业的活塞杆终加工工位、通用机械制造的精密轴类零件生产线，能稳定保证加工面的尺寸精度与表面粗糙度，是热处理后硬化工序的核心精加工设备。

从功能特性来看，整机采用全封闭的防护壳体设计，将磨削加工区域完全包覆在内，一方面可以阻挡磨削过程中高速飞溅的磨屑、切削液，避免其飞溅到车间作业区域造成安全隐患或者地面湿滑，另一方面也能一定程度阻隔磨削产生的噪音，改善车间作业环境。内部核心的加工单元布局遵循传统外圆磨的成熟排布逻辑：工件装夹工位与砂轮进给工位呈垂直排布，砂轮主轴单元做横向进给运动，工件装夹的头架、尾座单元带动工件做回转运动，同时配合纵向的工作台进给，就能实现全长度外圆面的连续磨削加工。头架端预留了卡盘与顶尖两种装夹结构的安装空间，既可以装夹带驱动的卡盘加工异形回转件，也可以用双顶尖定位加工长轴类零件，适配不同类型工件的装夹需求。尾座单元保留了弹簧顶紧的伸缩结构，能适配不同长度的工件装夹，同时避免顶紧力过大造成工件弯曲变形。

设计思路上完全沿用了成熟量产设备的结构逻辑，没有做脱离实际生产的夸张改动：底部采用整体式的铸铁床身作为承载基础，床身内部做了加强筋布局，能抵消磨削过程中产生的振动，保证加工精度的稳定性；所有运动单元的导轨安装面都预留了刮研工艺对应的装配余量，在三维结构里能清晰看到导轨安装位的凸台结构，方便后续加工时保证导轨的平行度与直线度；防护门采用侧开式的滑动结构，安装在壳体侧面的导轨上，开关时不会占用设备前方的操作空间，方便操作人员上下工件、调整砂轮位置；切削液的回流槽直接集成在床身内部的加工区域下方，磨屑会随着切削液顺着回流槽流到设备外部的过滤系统，不需要额外加装接屑装置，减少了整机的外围配套结构。

从安装边界与外形尺寸来看，整机的占地轮廓为方正的矩形结构，没有外凸的突兀部件，设备后方预留了电气柜、切削液管路的安装接口位置，安装时只需要按照预留的地脚螺栓位置做基础固定，不需要额外调整周边的避让空间；设备正面的操作高度符合人机工程学要求，操作面板的安装位预留了倾斜角度，操作人员站在设备前方不需要弯腰或者抬手就能完成所有参数调整与操作；设备顶部预留了吊装孔的结构位置，方便车间内用行车完成整机的吊装移位，不需要额外制作吊装工装。内部的砂轮更换空间也做了预留，打开防护门之后，砂轮主轴周围有足够的操作空间供操作人员完成砂轮拆卸、静平衡调试、安装紧固的全套操作，不会因为空间局促导致更换砂轮时操作不便。另外，设备的电气走线槽都布置在防护壳体的内侧与床身的侧边空腔里，外部没有裸露的管线，既避免了加工过程中切屑刮坏管线，也让整机外观更整洁，减少了车间清理的死角。
