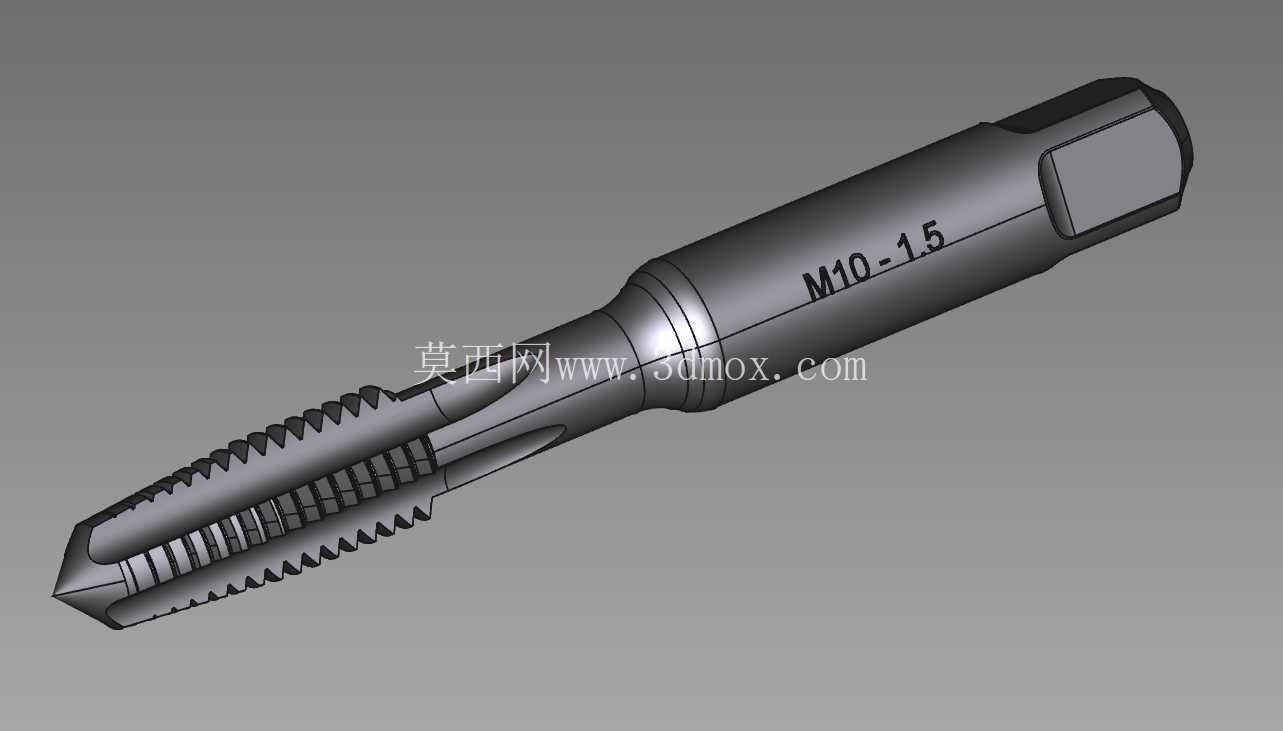

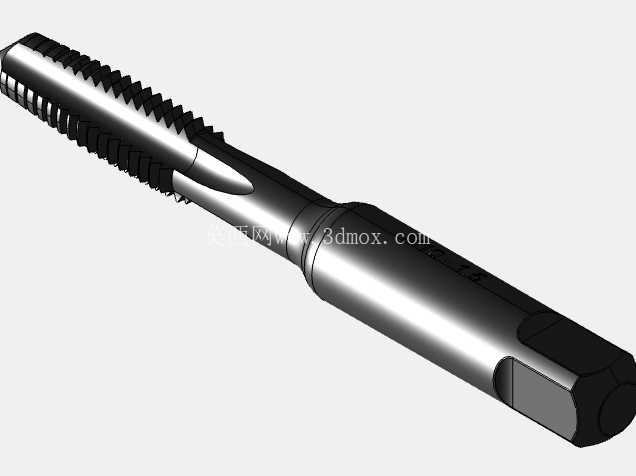

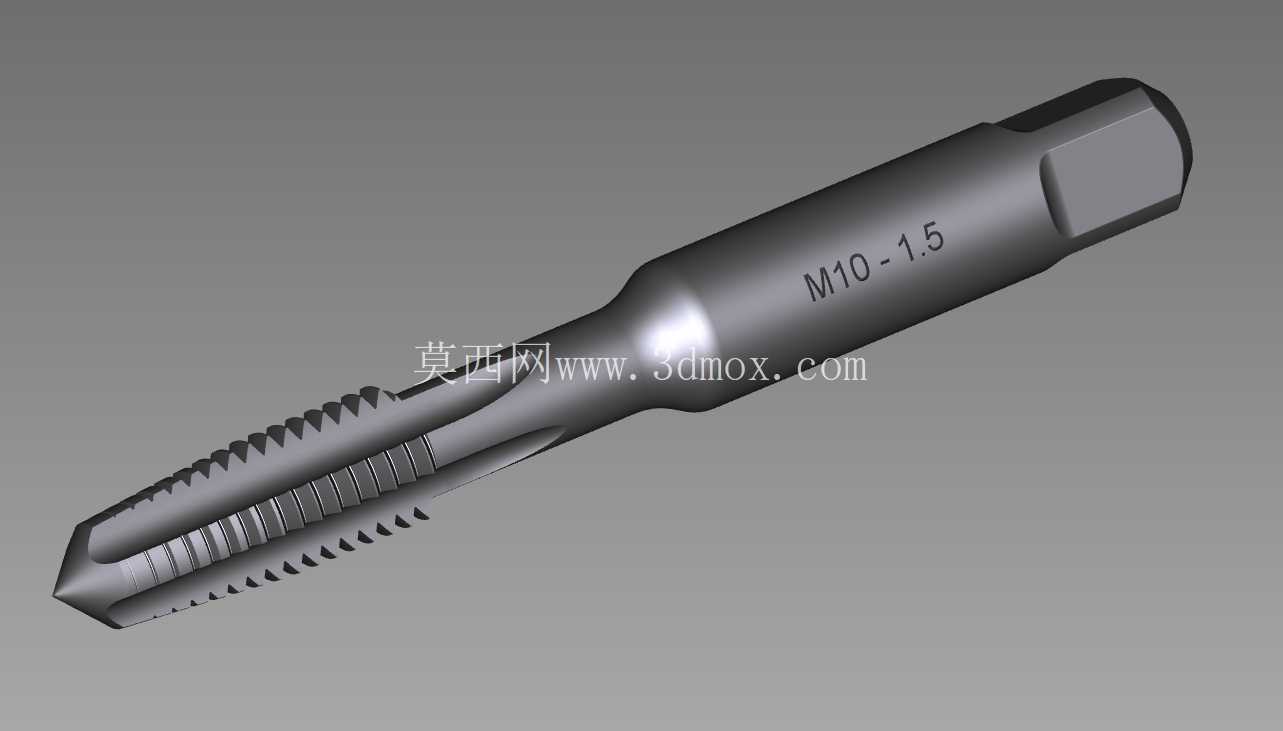

M10螺距1.5右旋螺纹加工丝锥结构

这款M10规格、螺距1.5的右旋螺纹丝锥，是机械加工场景里内螺纹成型的核心切削刀具，日常在普通车床、钻床、攻丝机以及手持电动攻丝工具上都能适配使用，覆盖从单件维修配做、小批量工装加工到批量零件生产的多类作业场景。在设备维修场景里，经常遇到设备机架、壳体上原有螺纹孔滑牙、锈死的情况，需要重新扩孔攻丝修复，这款丝锥的切削锥角度经过适配，切入时不会出现偏摆，能保证修复后的螺纹与原有安装孔同轴度符合装配要求，不会出现螺栓拧入后歪斜、卡滞的问题。在批量零件加工场景中，这款丝锥的槽型经过优化，排屑空间充足，加工钢件、铸铁件、有色金属件时，切屑能顺着排屑槽顺利排出，不会挤在槽内刮伤已加工的螺纹牙型，也不会因为切屑堵塞导致丝锥扭断裂在工件里，减少工件报废的概率。从结构设计来看，这款丝锥的工作部分分为切削锥和校准段两部分，切削锥的牙型是逐齿升高的，攻丝时每一圈齿的切削量分配均匀，不会出现单齿切削负载过大的情况，能有效降低攻丝时的扭矩，即便是手动攻丝也能感受到进刀顺畅，不会出现突然卡滞别断丝锥的情况。校准段的牙型是完整的M10螺纹轮廓，主要作用是在切削完成后对螺纹牙型进行修光校准，保证加工出的内螺纹中径、牙型角符合公差要求，螺栓拧入后配合间隙均匀，不会出现松旷或者过紧拧不到位的问题。丝锥的柄部采用方头结构，这个方头的尺寸是和标准攻丝夹头的装夹位匹配的，装夹时方头的四个平面能传递足够的扭矩，不会出现攻丝过程中丝锥在夹头里打滑的问题，方头和工作部分的同轴度控制严格，装夹后丝锥的径向跳动量很小，能保证攻出的螺纹孔垂直度符合装配要求，不会出现螺纹孔歪斜导致螺栓装配后受力不均的问题。从安装边界来看，这款丝锥的总长度、工作段长度都符合标准刀具的尺寸规范，在机床上使用时，不需要额外调整夹头的伸出长度就能适配常规厚度工件的攻丝需求，加工盲孔螺纹时，排屑槽的长度能保证切削锥到达孔底前，切屑有足够的空间排出，不会因为切屑挤压导致孔底螺纹崩牙。在精加工磨削工序中，这款丝锥的切削齿后角经过精确修磨，既保证了切削刃的锋利度，又有足够的刃口强度，加工硬度较高的钢材时也不会出现刃口崩缺的情况，能有效延长刀具的使用寿命。日常使用中，针对不同的加工材料，可以搭配对应的切削液，加工钢件时用乳化液冷却润滑，加工铸铁件时用煤油或者干式切削，都能获得较好的螺纹表面质量，不会出现牙面粗糙、毛刺过多的问题，加工完成后不需要额外对螺纹进行去毛刺处理，就能直接满足装配要求。在三维建模练习层面，这款丝锥的结构包含了螺旋槽、切削齿、方头传动位等典型机械加工刀具的结构特征，建模过程中可以练习螺旋扫描、阵列切削、同轴度装配基准设定等常用的三维建模操作，能帮助建模人员熟悉机械刀具的结构设计逻辑，理解攻丝加工过程中刀具各部分结构对应的功能作用，避免建模时出现结构不符合实际加工需求的问题。
