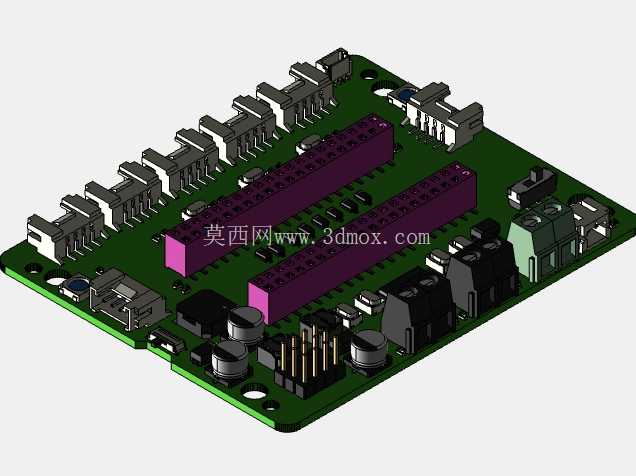

树莓派Pico机器人控制扩展载板结构

这款载板是面向小型教育类移动机器人开发的核心控制承载部件，主要适配树莓派Pico主控单元，在桌面级小型轮式机器人、仿生机械足教学平台、桌面级机械臂实训装置这类场景中承担主控固定、外设接口整合、供电分配的核心作用。从实际使用场景来看，这类载板大多应用在高校工程实训课程、青少年机器人竞赛备赛、个人DIY机器人开发项目中，使用者不需要自行飞线连接各类外设，直接通过板载排针就能完成主控与舵机、电机驱动、传感器模块的连接，大幅降低硬件搭建的接线复杂度，减少虚接、错接带来的调试问题。

从功能特性来看，板上预留了两组长排母座，刚好对应树莓派Pico的两侧引脚，安装时直接将主控板垂直压入排母即可完成固定，不需要额外焊接，既方便后期更换主控，也能避免焊接过程中对主控引脚造成损伤。载板边缘排布了多组立式接线端子，分别对应舵机供电与信号通道、直流电机驱动输出、外部传感器供电与信号接口，每路信号引脚旁边都预留了丝印标识，接线时可以直接对照标识完成连接，不需要反复查阅引脚定义文档。板上集成了多路电解电容与电源管理元件，能够对外部输入的电源进行滤波处理，避免多舵机同时动作时产生的电压尖峰损伤主控单元，同时板载的USB接口预留位可以直接外接通讯模块，实现主控与上位机的串口通讯，方便调试阶段上传程序、实时回传传感器数据。

从设计思路来看，整个载板采用矩形PCB构型，四个角位都预留了标准安装孔，孔径适配M2规格的铜柱与螺丝，可以直接固定在机器人的亚克力或者铝合金底盘上，安装孔的位置间距匹配常见的小型机器人底盘安装孔位，不需要额外打孔改造。板上元件布局遵循信号流向排布，电源输入接口布置在载板侧边靠近电源入口的位置，减少大电流走线的长度，降低线路压降；信号接口沿载板另外三侧排布，方便外接的舵机、传感器线材从不同方向引出，避免线材在板面上堆叠缠绕。排母座的高度经过匹配设计，主控安装完成后，主控板上的USB接口刚好高出载板上最高的电容元件，不会出现插下载线时被周边元件干涉的问题。

从安装边界来看，载板整体厚度控制在1.6mm标准PCB厚度范围内，板上最高的元件是立式接线端子，整体高度不超过12mm，安装后在底盘上方占用的垂直空间很小，不会和上层安装的传感器支架、电池仓产生结构干涉。载板边缘到最外侧元件的距离预留了2mm的安全边距，安装时即使底盘安装孔位存在小范围的加工误差，也不会出现元件和底盘立柱磕碰的问题。所有外接接口的插拔方向都平行于载板平面，接线完成后线材不会向载板垂直方向凸起，进一步压缩了整体安装所需的空间，适配内部空间紧凑的小型机器人结构。在实际调试过程中，这种集成化载板可以将原本零散的接线全部整合在板上，整个机器人的控制部分走线更加整洁，排查线路故障时不需要梳理杂乱的飞线，只需要对照板上的丝印就能快速定位问题通道，大幅提升实训和开发过程中的调试效率。
