四层皮肤电反应测试装置PCB板结构设计

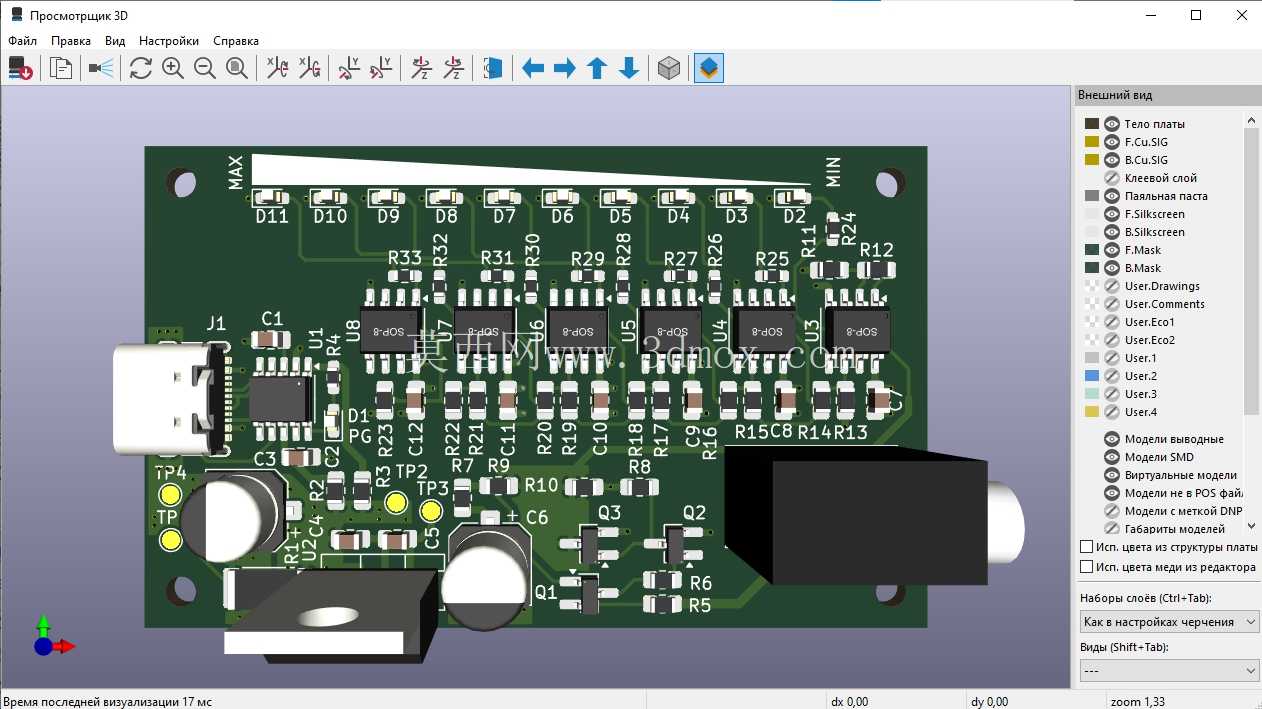

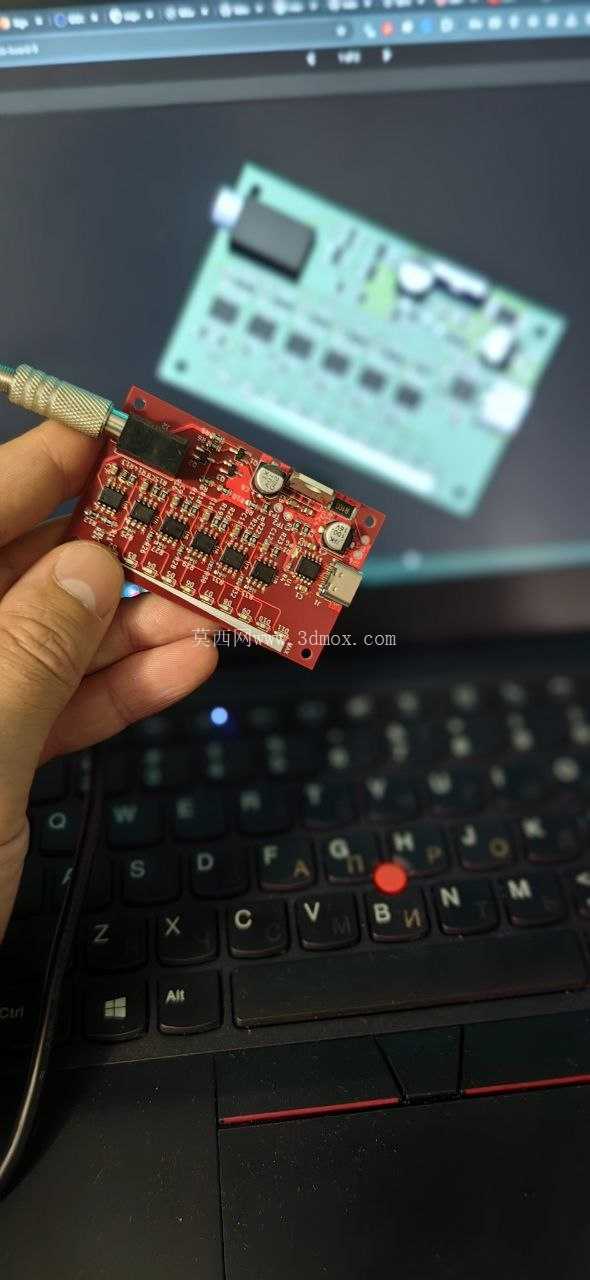

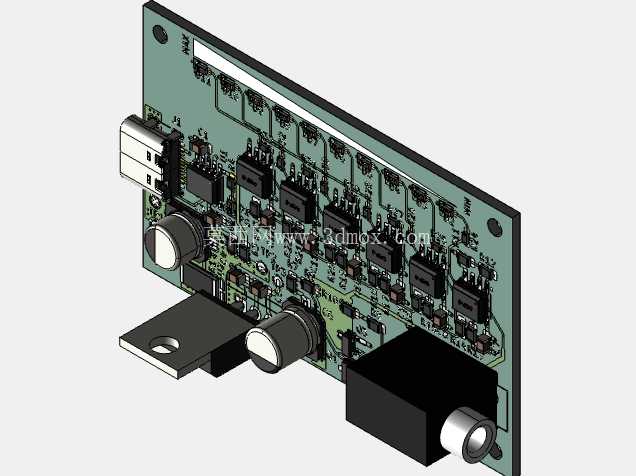

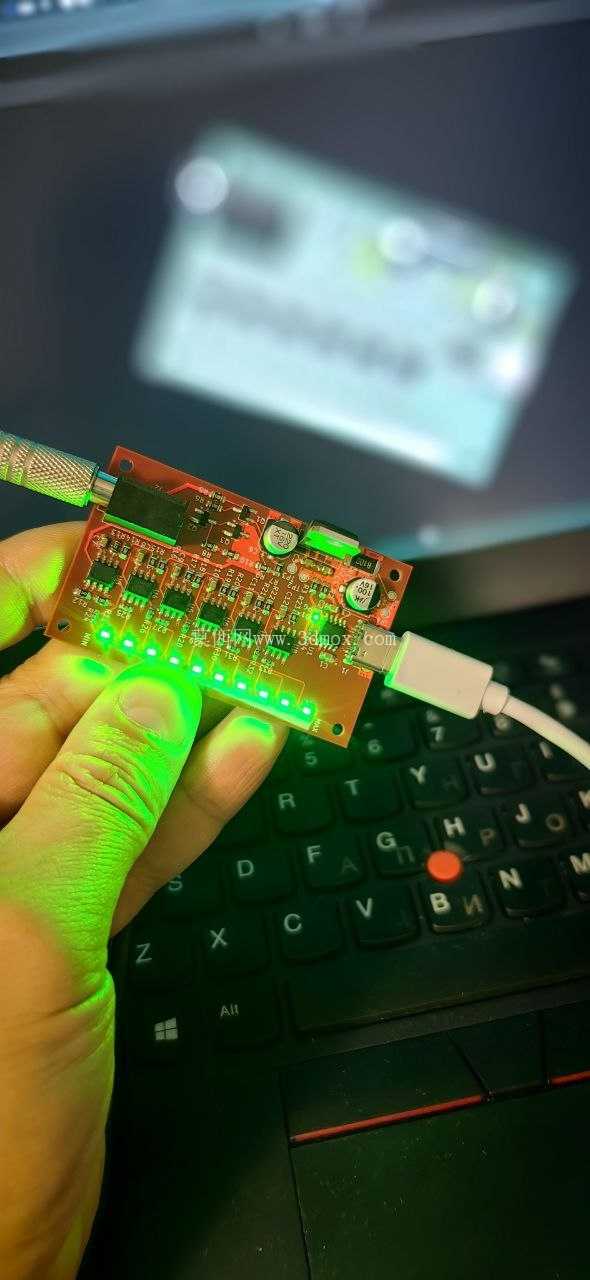

这款四层结构的印刷电路板，核心服务于皮肤电反应检测类测试装置的硬件承载需求，这类测试装置常应用在心理状态评估、趣味互动玩具、生理信号采集类小型设备中，作为装置的核心硬件载体，板体需要完成信号采集、电源分配、接地屏蔽、信号输出的全链路硬件支撑。从层叠设计逻辑来看，四层板的分层规划完全贴合模拟信号采集的抗干扰需求：顶层与底层作为信号走线层，分别布置前端采集回路与后端输出接口线路，中间两层分别设置完整接地层与电源层，这种层叠结构可以最大程度缩短信号回流路径，降低电源回路的阻抗，同时接地层的完整铺铜可以有效屏蔽外界电磁干扰对微弱皮肤电信号的影响，毕竟皮肤电反应产生的电信号幅值极低，稍有干扰就会导致采集数据失真。板上的元件布局完全按照信号流向排布，前端信号采集端靠近板边的输入接口布置，依次排布信号调理芯片、滤波电容、限流电阻，电源输入端口布置在板体另一侧，搭配大容量电解电容做电源滤波，避免电源纹波串入信号回路，板端预留的固定安装耳采用金属化安装孔设计，安装孔与板内接地层连通，安装时可以通过金属固定件将板体接地，进一步提升抗干扰能力。从安装边界来看，板体整体为矩形结构，单侧伸出的安装耳带有标准圆形安装孔，可适配M3规格的固定螺丝，板上所有外接接口均布置在板体边缘，包括USB类通讯接口、音频类信号输出接口、电源输入接口，接口伸出板体的高度统一控制在合理范围，避免与设备外壳产生装配干涉，板上最高的元件为电解电容与外接接口，整体元件高度差控制在15mm以内，可适配厚度20mm以内的设备外壳安装空间。走线设计上，信号层的采集回路走线做了等长处理，避免信号传输延迟差导致的相位偏移，电源层的铺铜根据不同电源回路做了分割，不同电压域的铜皮之间预留足够的安全间距，接地层除了必要的过孔避让区域外保持完整铺铜，过孔布置避开元件焊盘位置，防止焊接时出现漏锡问题。在实际应用场景中，这类PCB板不需要额外做复杂的结构支撑，直接通过安装耳固定在设备外壳的内部支柱上即可，板体边缘与外壳内壁预留2mm以上的安全间隙，避免板边露铜与外壳接触造成短路，接口位置与外壳上的开孔精准对位，不需要额外的转接件即可完成外部线路的插接。作为趣味测试类装置的核心硬件，这款PCB的设计没有采用过高的工艺要求，常规FR-4基材、1.6mm板厚即可满足使用需求，元件选型均采用通用工业级元件，采购与焊接难度低，适合小批量手工焊接制作，板上预留的测试点可以方便生产过程中的功能调试，不需要额外飞线即可完成各回路的信号检测。
