多触点正锁止式快速连接接线固定结构

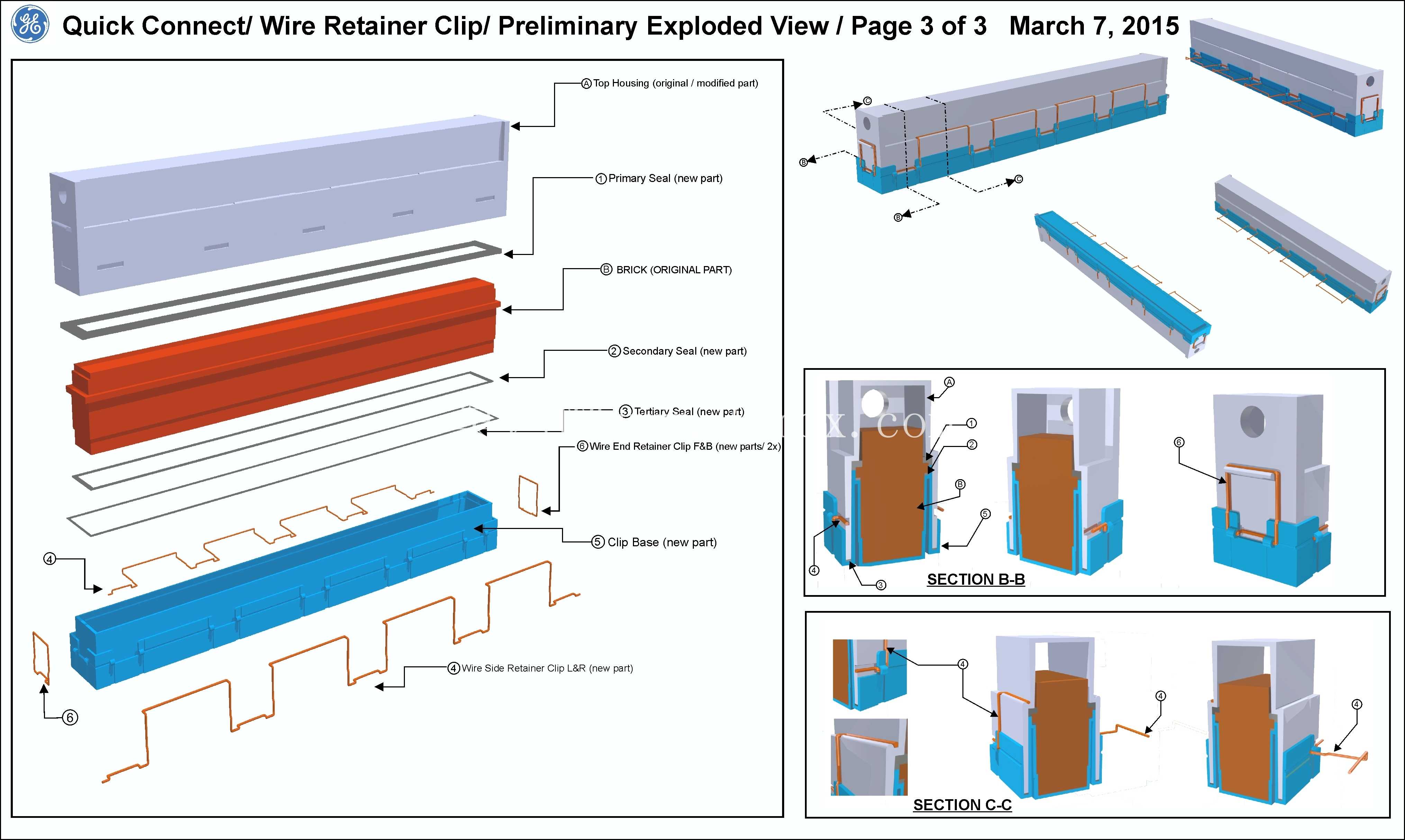

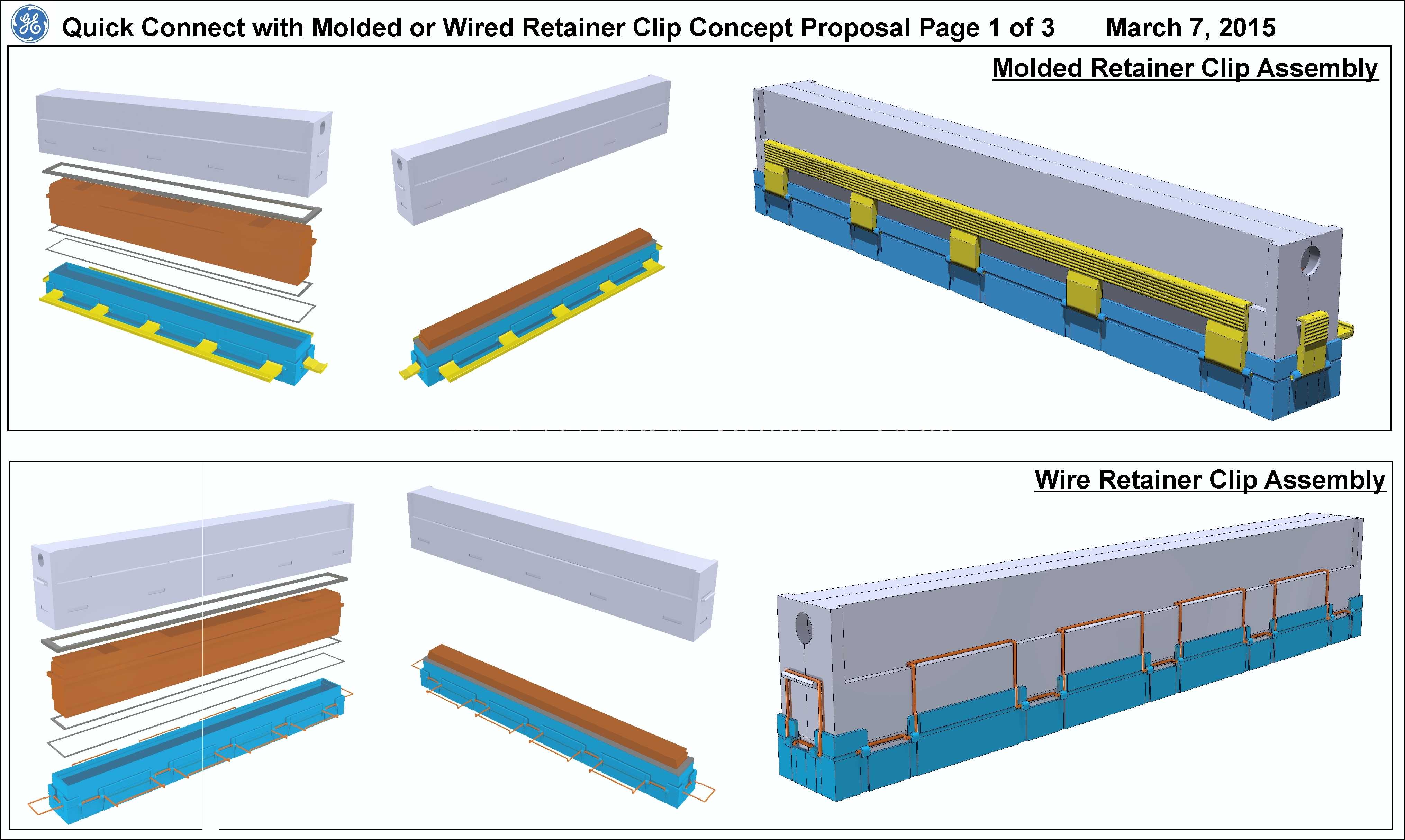

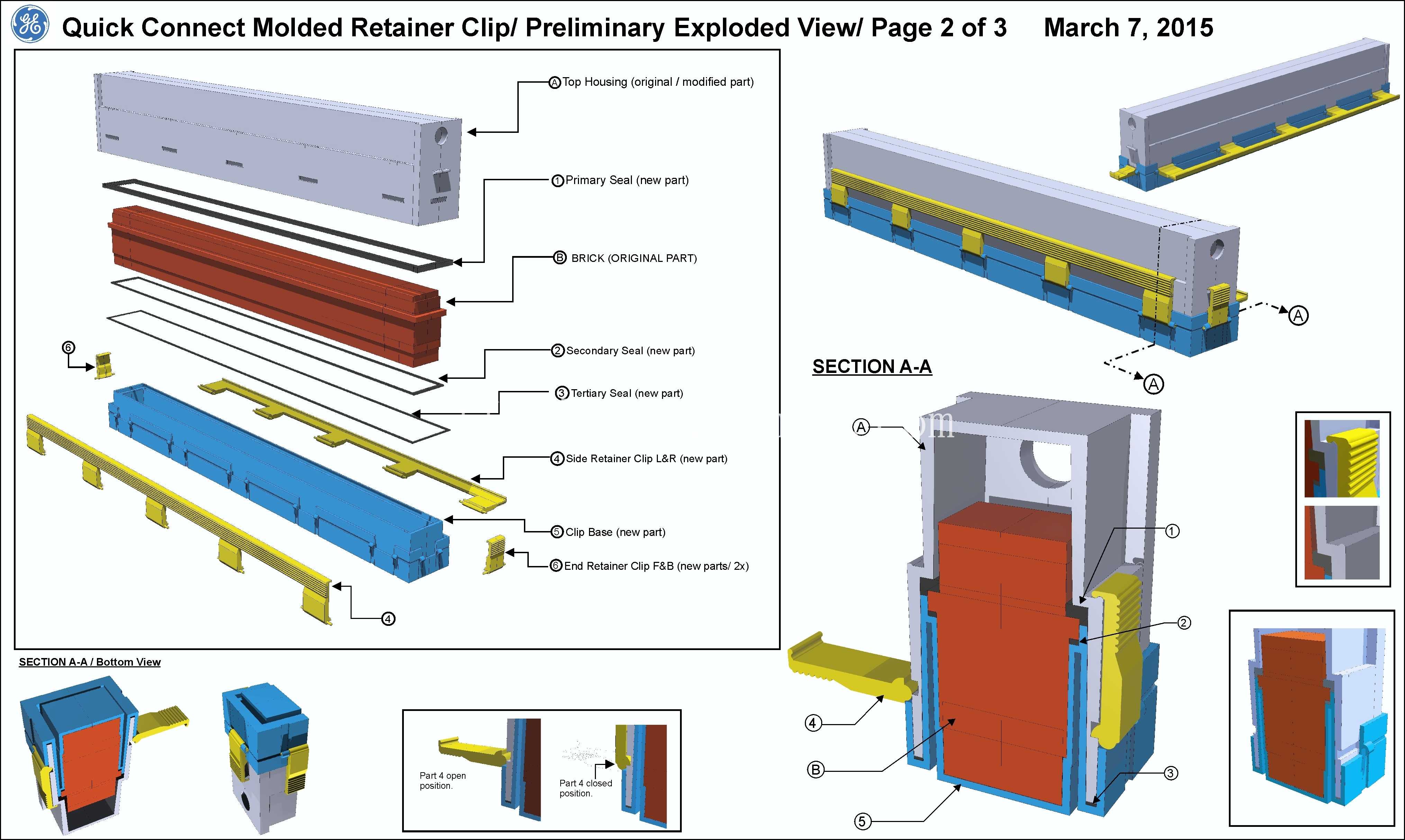

这套连接结构主要面向电气柜内部布线、工业设备线束接驳、户外配电模块接线这类需要频繁拆装、同时要求密封防护的场景，在实际产线运维中，这类结构能大幅降低线束拆装的工时，同时避免传统接线端子长期受振动出现松脱、密封失效引发的线路短路问题。从实际使用需求出发，设计时首先考虑的是不同线径的适配性，整套结构拆分后包含顶部 housing 主体、主密封胶条、金属压接弹片、次级密封件、线挡卡扣、底部 clip 基座、钢丝固定卡簧几个独立部件，每个部件的配合公差都控制在0.1mm以内，避免装配后出现旷量。多压力点的密封设计是这套结构的核心，区别于传统单圈密封的接线结构，主密封件沿着壳体的装配面做了连续的波浪形压合边，装配时底部基座和上盖扣合后，波浪形的密封边会在三个不同的压紧高度形成连续的密封带，哪怕其中某一段因为装配偏差出现轻微的压合不足，其余两道密封带依然能阻断水汽、粉尘进入接线腔体，在户外设备的应用场景下，这种结构能达到IP65级别的防护要求，不需要额外打密封胶，后期拆解维护也不会残留胶渍影响二次装配。正锁定和断开功能的实现，依靠的是壳体侧面的弹性锁舌和基座上的阶梯式卡槽，装配时只需要将上盖对准基座的导向槽垂直下压，听到锁舌卡入卡槽的脆响就代表装配到位，不需要额外使用螺丝或者紧固件固定；拆卸时只需要同时按压两侧的锁舌，就能直接将上盖提起分离，整个拆装过程不需要借助额外工具，单人就能在几秒内完成单组接线的拆装，非常适合批量布线的现场施工场景。在安装边界的设计上，整套结构的外形做了等截面的长条式设计，单组模块的宽度控制在18mm，刚好适配标准电气柜的DIN导轨安装间距，可以多组并排拼接安装，不会出现相邻模块干涉的问题；壳体两端预留了穿线的让位槽，穿线孔的直径做了阶梯式设计，可以适配2.5平方到6平方之间的不同线径的线束，不需要额外更换密封胶圈，线挡卡扣会在穿线后自动卡紧线束的外绝缘层，避免线束受外力拉扯时接线端子出现松脱。从结构强度的角度考虑，上下壳体选用的是加纤阻燃尼龙材质，能承受120摄氏度的长期工作温度，金属压接弹片采用的是锡磷青铜材质，弹性衰减率低于5%，经过五千次插拔测试后依然能保持足够的压接力，不会出现接触电阻过大引发的发热问题。在实际建模过程中，每个部件的拔模角度都控制在1.5度，所有的加强筋厚度都不超过主体壁厚的三分之二，避免注塑生产时出现缩痕，装配间隙的预留充分考虑了塑料件的吸水膨胀率，哪怕在高湿度环境下长期使用，也不会出现壳体胀死无法拆卸的问题。截面视图里能看到内部的压接弹片是分层设计的，上层弹片负责卡紧线束的铜芯，保证导电接触的可靠性，下层弹片负责顶住密封胶圈，让胶圈始终保持对穿线孔的径向压紧力，两个功能的受力互不干扰，不会因为长期压接导线导致密封胶圈的压力下降。钢丝固定卡簧的设计是为了应对高振动的使用场景，比如轨道交通设备、工程机械上的布线，卡簧会沿着壳体的装配缝卡入一圈的卡槽，哪怕侧面的塑料锁舌因为振动出现疲劳松脱，卡簧也能将上下壳体牢牢固定在一起，不会出现结构解体的问题。整套结构没有多余的冗余设计，每个部件都同时承担至少两个功能，比如顶部的housing主体既是密封结构的支撑件，也是锁止机构的载体，同时侧面的导向筋还能作为多组拼接时的定位结构，尽可能减少了零件的总数量，降低了生产装配的成本，也减少了后期维护时的备件种类。
