双铰接连接座结构设计方案

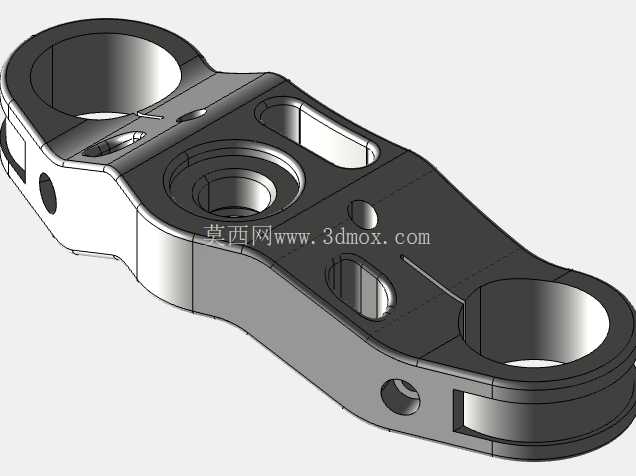

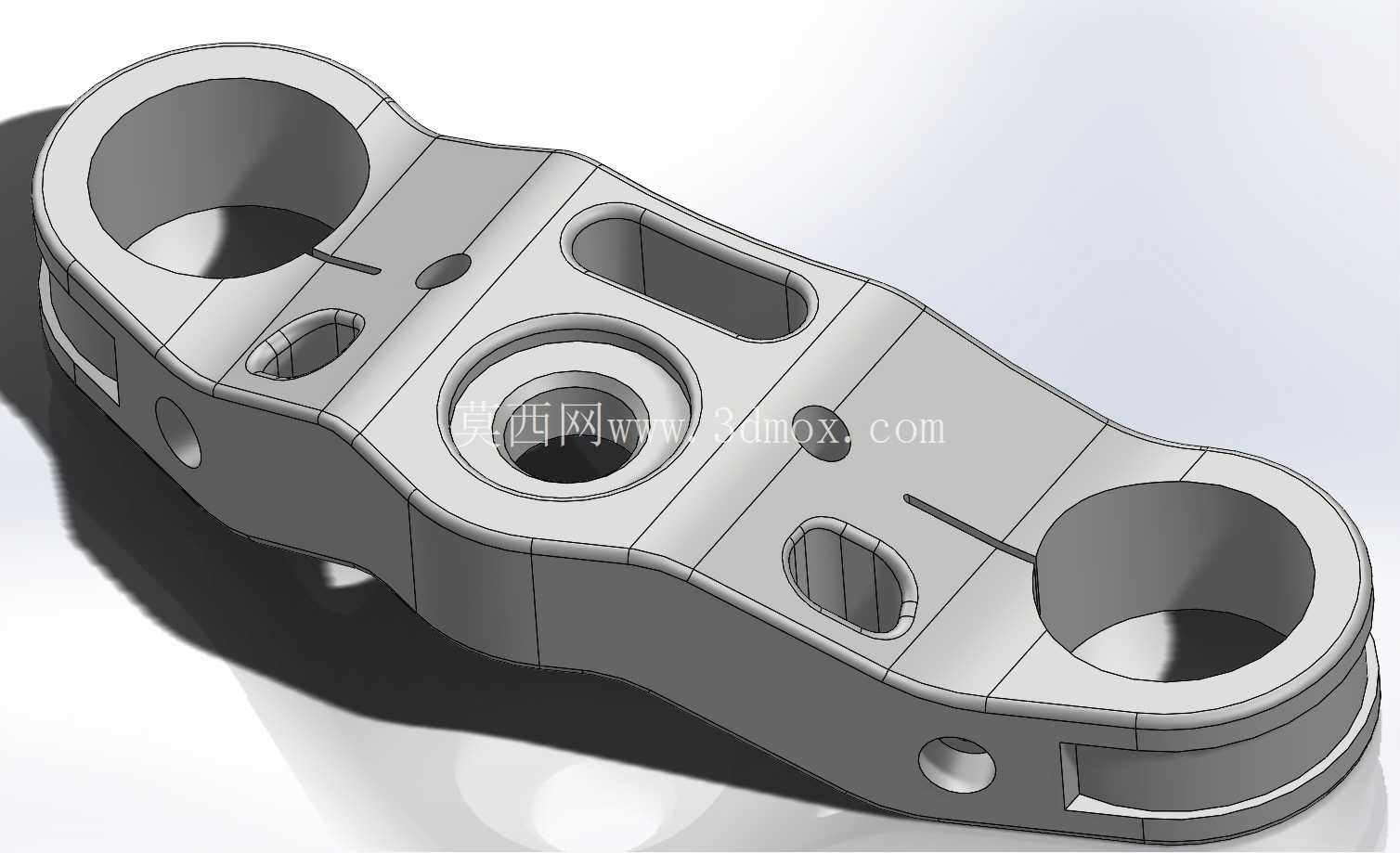

这类双铰接连接座在工业传动、重载连接场景中应用十分广泛，常见于工程机械的连杆机构、自动化生产线的摆臂连接部位、物流设备的铰接支撑点位，主要承担两个相对转动部件之间的载荷传递与运动约束作用，既需要保证铰接转动的顺畅性，又要承受交变载荷下的结构强度要求。从结构功能来看，两端的大直径通孔是核心铰接安装位，孔内壁需要与销轴配合，设计时要预留合适的配合公差，通常采用H7/g6的间隙配合，保证销轴转动时无卡滞，同时避免间隙过大带来的冲击晃动。孔端的环形凸台结构是为了增加接触面积，分散铰接部位的压应力，避免长期载荷下出现孔口变形。中间区域的沉孔是锁紧定位结构，当销轴穿入后，可在该位置加装锁紧顶丝或者定位销，限制销轴的轴向窜动，防止工作过程中销轴脱出引发设备故障。两侧的长圆形减重槽并非随意开设，是在保证整体结构强度的前提下，通过拓扑优化去除非受力区域的材料，既降低零件整体重量，减少运动部件的惯量，又能避免整块实体结构带来的材料浪费，同时槽体的圆角过渡处理可以有效降低应力集中系数，避免交变载荷下在槽边产生疲劳裂纹。零件侧面分布的小直径通孔，一部分是润滑油道预留孔，可在装配后接入润滑管路，向铰接孔内输送润滑脂，减少销轴与孔壁的磨损，延长铰接副的使用寿命；另一部分是辅助安装孔，用于固定限位挡板或者传感器支架，拓展零件的附加功能。设计过程中首先要确定两端铰接孔的中心距，这个尺寸直接决定了连杆机构的运动行程，需要匹配整套机构的运动学仿真结果，避免出现运动干涉。两端铰接孔的直径要根据所承受的最大径向载荷计算，结合销轴的材料屈服强度，校核孔壁的挤压应力，确保在额定载荷下孔壁的压应力小于材料的许用挤压应力。零件的整体厚度要结合安装空间的边界尺寸确定，既要保证两端铰接部位的支撑宽度足够，避免销轴出现弯曲变形，又要控制整体厚度不超出安装腔体的空间限制，防止装配时与周边零部件产生碰撞。所有的棱边都做了R1到R2的圆角处理，一方面是消除加工过程中产生的毛刺锐边，避免装配时划伤操作人员或者损坏密封件，另一方面是降低零件的应力集中，提升疲劳强度。零件的基准选择以其中一端铰接孔的轴线为主要基准，另一端铰接孔的轴线、中间沉孔的位置、减重槽的轮廓都以该基准为参照标注形位公差，其中两端铰接孔的平行度公差控制在0.02mm以内，保证两个铰接轴的平行度，避免转动时出现别劲现象。中间平面的平面度公差控制在0.05mm以内，作为安装锁紧件的定位基准，保证锁紧件安装后贴合紧密，不会出现松动。从加工工艺角度考虑，这类零件通常采用锻造毛坯，先通过模锻获得大致的外形轮廓，再经过数控铣削加工各个型面、孔位，最后对铰接孔进行精镗处理，保证孔的尺寸精度和表面粗糙度，孔壁的表面粗糙度要达到Ra1.6以下，减少与销轴配合时的摩擦阻力。装配时需要先清理各个孔位的铁屑和杂质，在铰接孔内壁涂抹适量的润滑脂，再穿入销轴，锁紧中间的定位顶丝，最后在侧面的油道孔安装润滑嘴，方便后续设备维护时加注润滑脂。在实际使用场景中，这类连接座往往承受反复的拉压载荷和一定的冲击载荷，所以材料通常选用40Cr调质处理，调质硬度达到220-250HBW，既保证足够的强度和韧性，又具备良好的机加工性能。设计时还要考虑安装的便捷性，零件的外形轮廓没有复杂的倒扣结构，方便采用通用夹具装夹加工，也方便现场装配时的吊装和对位，不需要专用的工装就能完成安装作业。
