Gameboy掌机方向键与AB按键塑胶配件

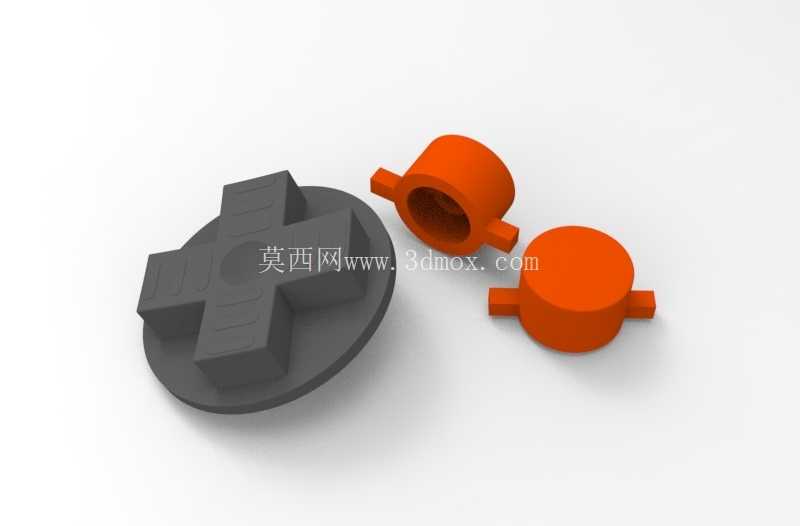

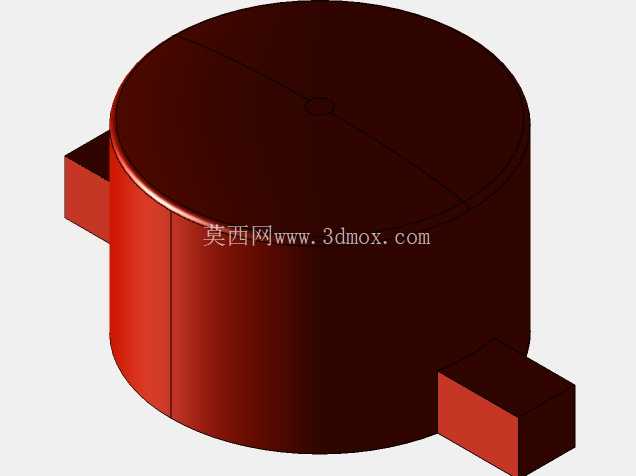

这套塑胶按键配件是为初代Gameboy掌机设计的操控输入部件，属于消费电子类塑胶结构件范畴，在掌机整机装配中承担用户操作指令输入的核心功能，直接决定玩家的操作手感与设备交互体验。从结构设计逻辑来看，方向键采用经典十字形一体式结构，底部设置圆形定位基座，装配时嵌入掌机前面板的对应圆形凹槽内，基座与面板凹槽之间预留0.15mm的单边间隙，既保证按键按压时的活动余量，又能避免按键晃动产生的松垮感；十字键的四个方向凸起高度统一为2.2mm，按压行程设计为1.2mm，触发压力控制在60±5g，匹配导电胶的弹力特性，保证按压反馈清晰不生硬，长时间操作也不会产生明显的手指疲劳。两个AB功能按键采用圆柱形主体结构，侧面对称设置两个定位凸耳，对应掌机中框的导向滑槽，装配时凸耳卡入滑槽内，限制按键的周向转动，保证按键表面字符始终保持正向朝向，不会出现旋转偏移的问题；按键顶部做了R0.8mm的圆弧过渡，贴合指腹的接触曲面，按压时的接触面积更大，受力更均匀，避免长时间按压产生的指部压痕。从材料选型角度，这类按键通常采用ABS塑胶注塑成型，材料表面做细晒纹处理，既保留适度的摩擦力避免操作打滑，又不会因为纹理过粗容易积藏污垢；按键的壁厚统一控制在1.8mm，避免壁厚不均导致的注塑缩水、翘曲变形问题，按键底部与导电胶接触的平面做平面度管控，平面度公差控制在0.05mm以内，保证按压时导电胶受力均匀，不会出现触发失灵、串键的问题。在实际装配场景中，这套按键需要和掌机前面板、导电胶、主板依次配合安装：方向键的圆形基座装入面板凹槽后，底部贴合十字形导电胶，两个AB按键装入面板的对应圆孔后，底部贴合圆形导电胶，装配完成后按键顶面高出面板表面1.5mm，既不会因为突出过高容易误触，也不会因为突出过低导致按压困难。设计过程中需要重点管控按键的活动间隙，间隙过大会导致按键晃动、异响，间隙过小会导致按键卡滞、按压不回弹，因此在建模阶段就需要对配合公差做严格的公差分配，按键的外形尺寸公差按照MT5级注塑精度管控，安装定位特征的尺寸公差收紧到MT3级，保证批量生产时的装配一致性。从使用场景来看，这类按键配件既可以用于老旧Gameboy掌机的损坏替换维修，也可以用于DIY改装掌机的操控部件制作，结构设计完全复刻原厂按键的尺寸参数，能够直接适配原装掌机的壳体与内部结构，不需要额外做打磨修改；建模过程中对按键的所有圆角、拔模角度都做了还原，按键侧壁做1度的拔模斜度，满足注塑生产的脱模要求，定位凸耳的根部做R0.3mm的圆角过渡，避免应力集中导致凸耳断裂，提升按键的使用寿命。不同于通用的标准塑胶件，这类消费电子专用按键的结构设计完全围绕人机交互体验展开，每一处尺寸细节都对应实际操作中的手感反馈，比如十字键的四个方向棱边做R0.5mm的圆角，避免按压时棱边硌手，AB按键的边缘做C0.2mm的倒角，去除注塑毛边的同时提升触感。在建模逻辑上，先绘制按键的整体轮廓草图，通过拉伸、倒圆角完成主体结构，再对定位特征做单独细化，最后对配合面做公差校验，保证所有安装边界尺寸和原装配件完全一致，能够实现无修改替换安装。
