3.5英寸TFT液晶显示模组结构设计

项目分类:显示屏 发布时间:2026-05-29 ID:1164053
  • 3.5英寸TFT液晶显示模组结构设计
  • 3.5英寸TFT液晶显示模组结构设计
  • 3.5英寸TFT液晶显示模组结构设计

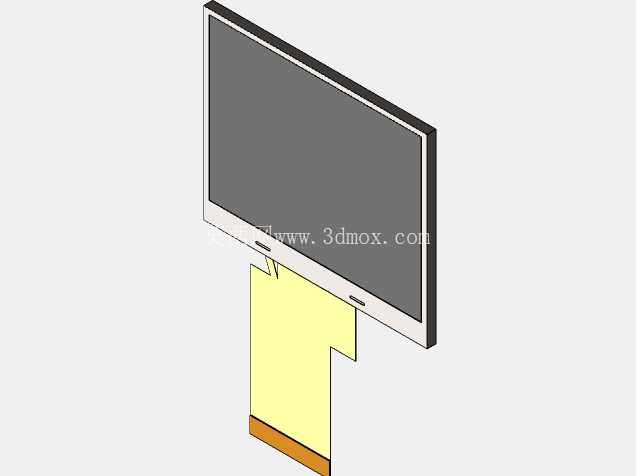

  在嵌入式手持终端、小型工业检测设备、便携医疗检测仪器这类对显示区域尺寸有严格限制的设备开发中,3.5英寸规格的TFT显示模组一直是选型阶段的高频选项,这类屏幕的分辨率参数为480×640,在有限的显示面积内能够兼顾字符清晰度与基础图形渲染需求,不需要额外搭配缩放算法就能直接适配多数嵌入式GUI的默认控件尺寸,能大幅缩短底层驱动的适配周期。从结构设计层面看,这款显示模组采用了屏幕本体与FPC柔性排线一体化的布局,排线从屏幕背部下方延伸而出,这种出线方式能够最大程度压缩屏幕背部的占用空间,在设备内部堆叠时,排线可以顺着壳体的内壁弯折走线,不需要预留额外的转接空间,对于内部空间局促的手持类设备来说,这种出线设计能够有效降低结构堆叠的难度。

  屏幕的有效显示区域占据了正面绝大多数面积,四周的非显示边框宽度控制在极小范围内,在设计设备前面板的视窗开口时,只需要预留0.2mm左右的装配间隙就能保证视窗完全覆盖非显示区域,不会出现漏光或者边框外露的问题,同时也能让前面板的视觉效果更加简洁。FPC排线的末端设计有标准的接触金手指,金手指的焊盘间距符合通用液晶驱动接口的规范,能够直接匹配市面上多数通用的TFT驱动板接口,不需要额外制作转接排线,在样机调试阶段可以直接插接使用,减少打样验证的周期。从安装边界来看,屏幕本体的厚度控制在较薄的区间,背部没有凸起的驱动元件,安装时可以直接通过双面胶贴合在前面板的内侧定位柱上,不需要额外设计金属压片来固定,能够减少装配工序的零件数量。排线的弯折区域做了补强处理,在反复拆装或者设备日常使用的震动环境下,不会因为排线弯折疲劳出现接触不良的问题,金手指区域也做了镀金处理,能够提升插接的抗氧化能力,保证长期使用的接触稳定性。在实际应用场景中,这类屏幕除了用在传统的工业手持终端上,也常被用于小型桌面检测设备的状态显示、智能家居的控制终端面板、学生电子实验套件的显示模块,甚至部分复古掌机改装也会选用同规格的屏幕来替换老旧的单色显示屏。

  设计这类显示模组的三维结构时,需要重点关注屏幕本体与排线连接位置的应力释放,不能在连接位置设计强制的弯折限位,否则长期使用后容易出现排线断裂的问题;同时屏幕的四个边角需要做微小的倒角处理,在装配时不会刮伤前面板的视窗边缘,也能避免安装过程中边角受力碎裂。另外,屏幕的可视角度参数能够满足多数非极端场景的使用需求,在设备倾斜一定角度的情况下依然能够清晰辨识显示内容,不需要额外搭配广视角膜片,能够控制整体的物料成本。在结构建模过程中,需要准确还原FPC排线的可弯折范围,在虚拟装配时模拟排线的弯折路径,确认排线不会与设备内部的电池、主板元件产生干涉,同时要预留出排线弯折后的最小弯曲半径,避免排线因为弯折半径过小导致内部线路断裂。

  屏幕背部的金属屏蔽层需要在模型中体现出准确的位置,在设计设备内部的EMC防护结构时,可以直接将屏蔽层与设备主板的接地端连接,提升整体的抗干扰能力,避免设备运行过程中屏幕出现水波纹或者显示闪烁的问题。对于需要在屏幕表面加装触摸层的应用场景,这款模组的正面平面度控制在较高精度,贴合触摸面板时不会出现气泡或者局部贴合不牢的问题,触摸面板的FPC可以顺着屏幕排线的同一路径走线,不会额外占用内部堆叠空间。在做设备的跌落仿真验证时,屏幕的安装位置需要设计对应的缓冲结构,因为屏幕玻璃属于易碎部件,在边角受到冲击时容易碎裂,建模时需要准确标注屏幕的易碎区域,方便结构工程师在对应位置设计缓冲泡棉或者加强筋,提升设备的抗跌落性能。
