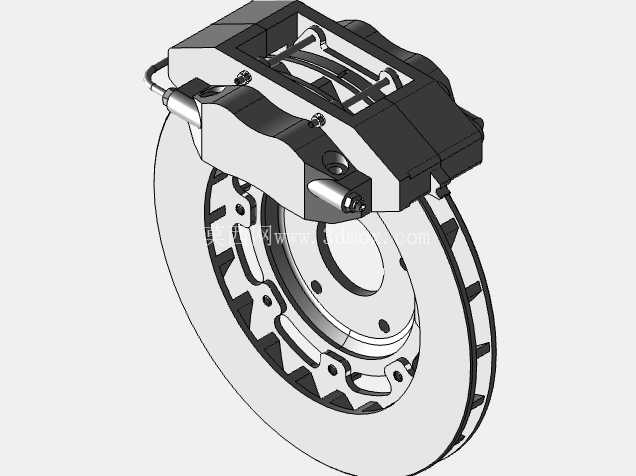

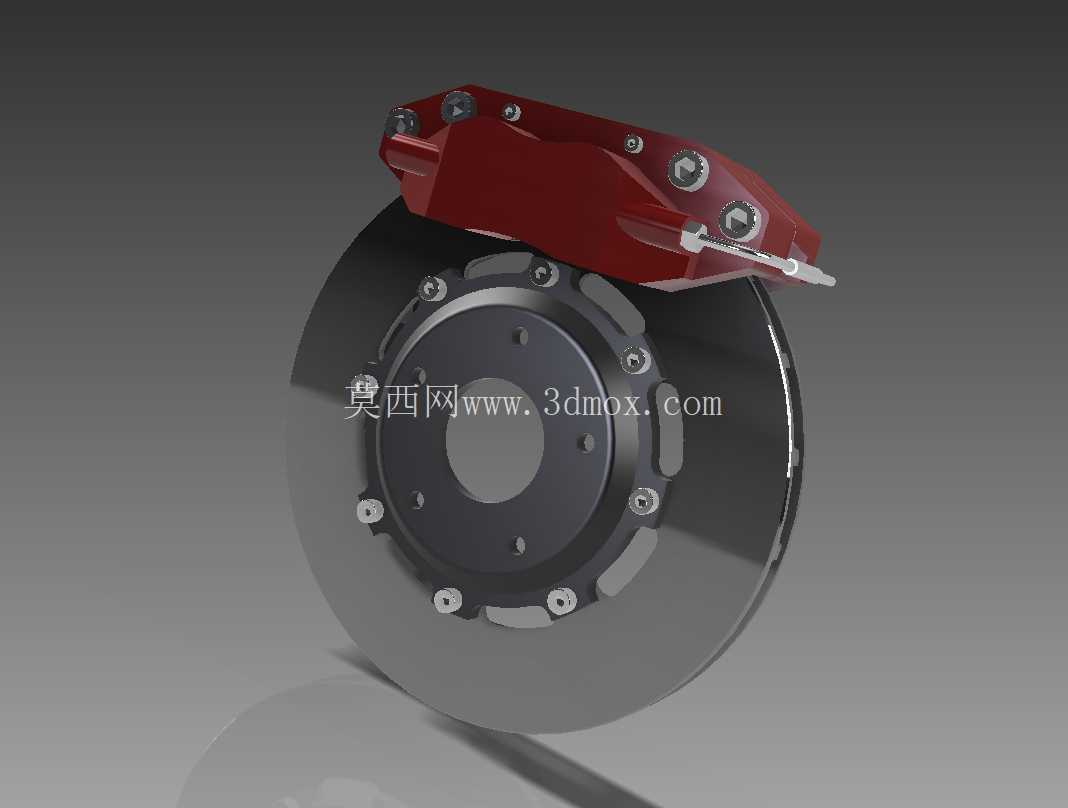

车辆浮动卡钳式盘式制动结构设计

这套盘式制动结构主要面向民用乘用车前轮制动场景适配，在日常城市通勤、高速行驶、轻度非铺装路面通行等工况下，都能为车辆提供稳定的制动力输出。区别于传统鼓式制动结构，盘式制动的散热路径更直接，连续制动工况下的热衰退幅度更低，能在长下坡频繁制动场景下保持相对稳定的制动踏板脚感，避免制动力出现非线性衰减。从结构功能来看，整套组件包含制动盘、浮动式制动卡钳、摩擦片、安装支架、导向销、活塞密封件、放气螺钉等核心部件，制动时液压油推动卡钳内侧活塞伸出，将内侧摩擦片压向制动盘工作面，同时卡钳本体沿导向销反向滑动，带动外侧摩擦片同步夹紧制动盘，通过摩擦副的滑动摩擦力将车辆行驶的动能转化为热能散出，实现车辆减速或驻车。设计过程中首先考虑了摩擦片的磨损补偿逻辑，活塞上的矩形橡胶密封圈在制动时产生弹性变形，解除制动时依靠密封圈的回弹力带动活塞回位，当摩擦片磨损导致活塞行程超出密封圈变形量时，活塞可在液压作用下克服密封圈摩擦力向前移动，自动补偿摩擦片的磨损间隙，全程无需人工调整制动间隙，大幅降低后期维护工作量。制动盘采用通风式结构设计，内部沿圆周方向布置径向散热筋，车辆行驶时气流可从制动盘中心沿散热筋向外流动，带走摩擦产生的热量，避免制动盘温度过高导致摩擦系数下降；制动盘与轮毂连接的安装面设置了定位止口，安装时可保证制动盘与轮毂轴承的同轴度，减少高速制动时的方向盘抖动问题，安装孔位采用均布设计，适配主流乘用车的轮毂轴承安装节圆尺寸，安装边界上预留了卡钳支架的固定螺栓孔位，卡钳安装后与制动盘的单边间隙控制在0.1mm-0.2mm之间，既避免正常行驶时摩擦片拖滞产生额外行驶阻力，也能保证制动时踏板行程处于合理区间。卡钳本体采用铸造成型后加工安装面与活塞腔，活塞腔的表面粗糙度控制在Ra0.8以内，保证活塞运动顺畅且密封可靠，导向销表面做了镀锌防锈处理，外部套有橡胶防尘套，避免泥水、灰尘进入导向销配合面导致卡钳滑动卡滞，防止出现偏磨、制动跑偏等故障。摩擦片的摩擦材料采用半金属配方，兼顾摩擦系数稳定性与耐磨性能，背板与摩擦材料之间设置了减震片，能有效降低制动时产生的高频尖叫，提升驾乘舒适性。放气螺钉布置在卡钳腔体的最高位置，更换制动液时可顺利排出管路内的空气，避免空气压缩导致制动踏板发软、制动力不足的问题。整套结构的安装尺寸完全参照主流A级乘用车的前轮安装空间设计，转向节上的卡钳安装点位置、制动盘的有效摩擦半径、轮辋内部的避让空间都经过匹配校核，安装后不会与轮辋、转向拉杆、减震器等周边部件产生运动干涉，可直接用于同平台车型的制动系统改装参考、职业院校汽车构造教学演示，也可作为汽车零部件设计人员的结构参考样例，帮助理解浮动卡钳盘式制动器的运动逻辑与装配关系。在实际装车匹配时，还需要根据车辆整备质量、最高车速、轴荷分配等参数调整制动盘直径、活塞直径、摩擦片面积等参数，保证制动力度与车辆制动需求匹配，避免制动力过大导致车轮过早抱死，或是制动力不足导致制动距离过长。
