滑轮式汽车再生制动系统结构设计

这套滑轮式再生制动结构，主要面向轻型电动代步车、低速场地作业车辆的制动能量回收场景设计，区别于传统盘式、鼓式制动完全依靠摩擦耗散动能的逻辑，通过皮带-滑轮组的离合式接合，把制动阶段车轮的转动动能转化为电能存储，兼顾常规制动的减速需求与能量回收效率，适配非高速工况下频繁启停的车辆使用场景。

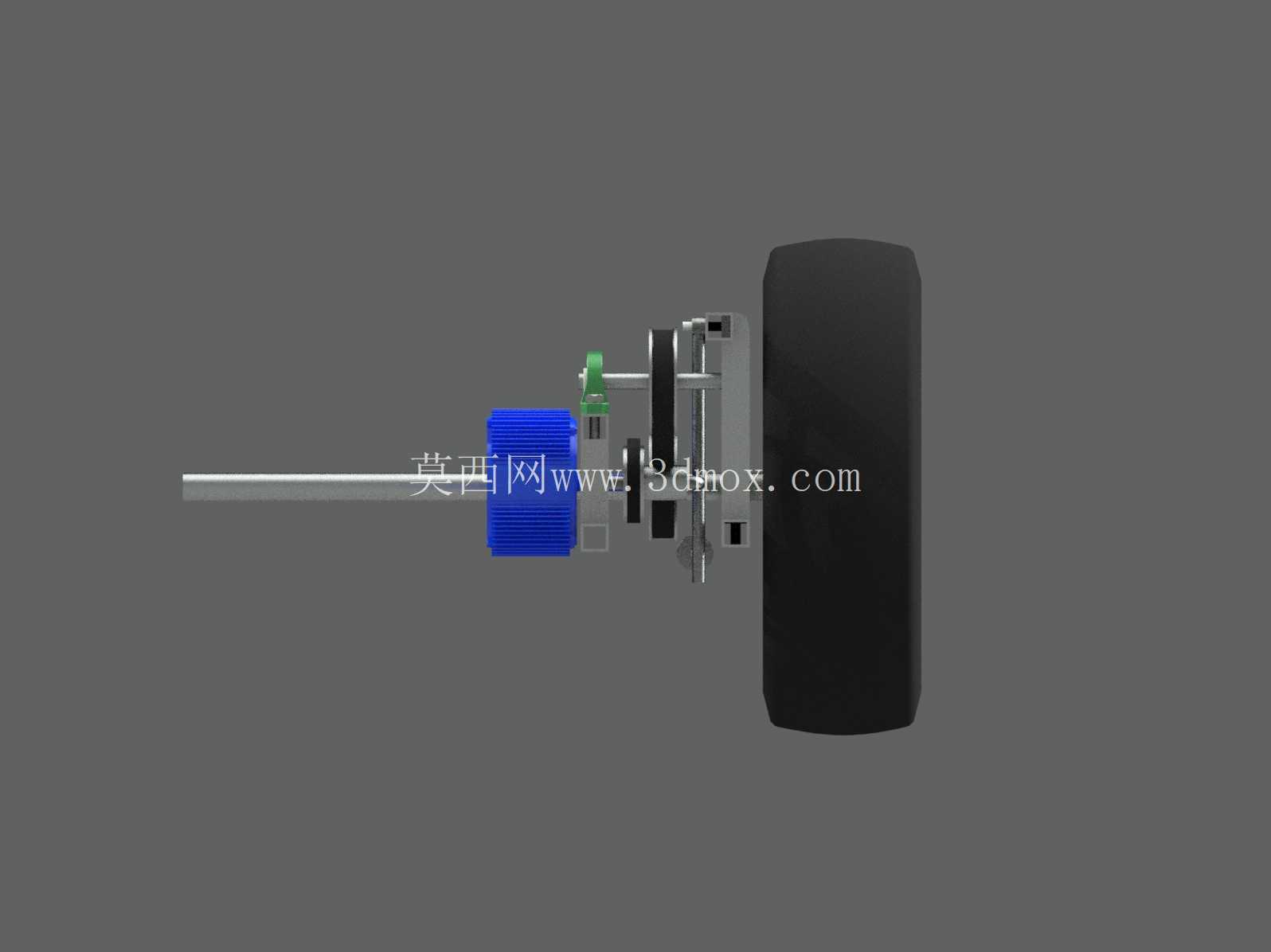

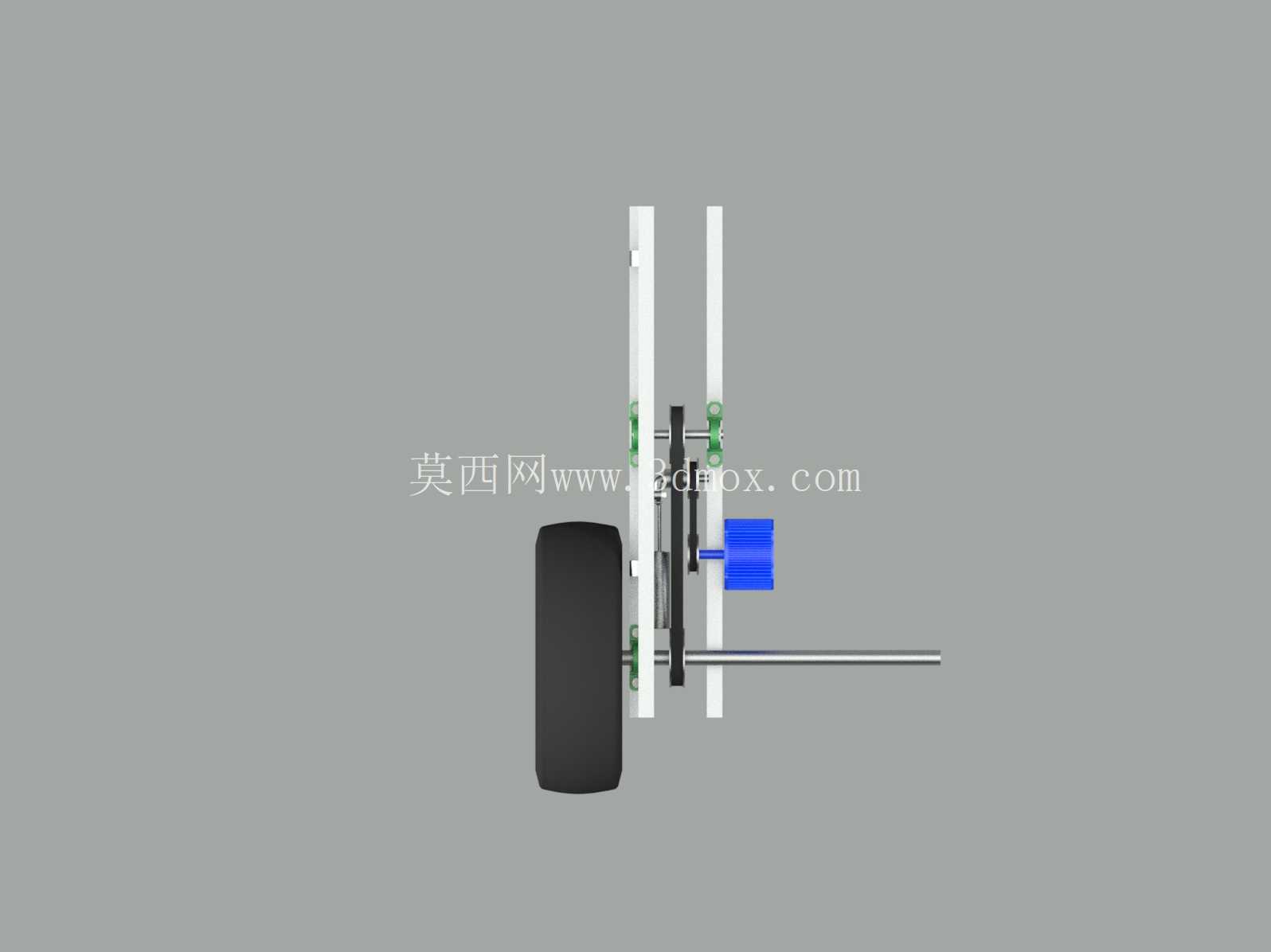

从实际装车的安装边界来看，整套结构依托车轮摆臂的型材框架做安装基准，框架采用标准铝型材拼接，预留的安装孔位可适配轮辋直径300-400mm的小尺寸车轮，整体结构沿车轮轴向的伸出长度控制在280mm以内，径向最高点不超过车轮上沿30mm，不会干涉车辆原有的转向、悬架跳动行程，也无需对原车的轮边结构做大规模切割改造，适配多数后置后驱的小型电动车辆的轮边安装空间。

功能实现逻辑上，正常行驶状态下张紧滚轮处于脱离位置，传动皮带保持松弛状态，整个发电组件与车轮传动链完全脱开，不会给车轮带来额外的转动阻力，保证车辆正常行驶时的滑行效率，避免不必要的能量损耗。当驾驶员踩下制动踏板时，机械联动结构推动张紧滚轮压向皮带，瞬间张紧的皮带通过摩擦接合把车轮轮毂的转动传递到侧方的小滑轮，小滑轮与发电电机的输入轴直连，带动电机转子旋转进入发电状态；电机发电过程中产生的反向电磁阻力矩会通过传动链反向作用到车轮上，形成制动力矩让车轮减速，同时产生的电能可通过配套的整流控制器输入车载电池或超级电容存储，供车辆后续加速、车载电器供电使用。当制动踏板松开时，张紧滚轮在复位弹簧的作用下回到初始位置，皮带重新恢复松弛状态，传动链断开，车轮回到自由转动状态，不会影响车辆正常行驶。

设计思路上，这套结构没有采用常规再生制动系统的半轴直连电机方案，而是选择了皮带-滑轮的摩擦传动结构，核心考量是低速车辆的成本控制与可靠性：摩擦式接合可以在制动强度过大时通过皮带微量打滑实现过载保护，避免过大的冲击载荷直接作用在电机轴上损坏电机，同时整套结构没有复杂的离合器、齿轮组部件，加工装配难度低，后期维护仅需检查皮带磨损情况、调整张紧弹簧预紧力即可，维护成本远低于齿轮传动的能量回收结构。张紧滚轮的摆臂支点位置经过反复调校，保证压下时皮带的包角满足传动扭矩需求，不会出现制动过程中皮带打滑丢转的问题，同时复位弹簧的弹力参数经过匹配，既可以保证松开踏板时滚轮快速回位，也不会因为弹力过大导致踏板制动脚感过硬。

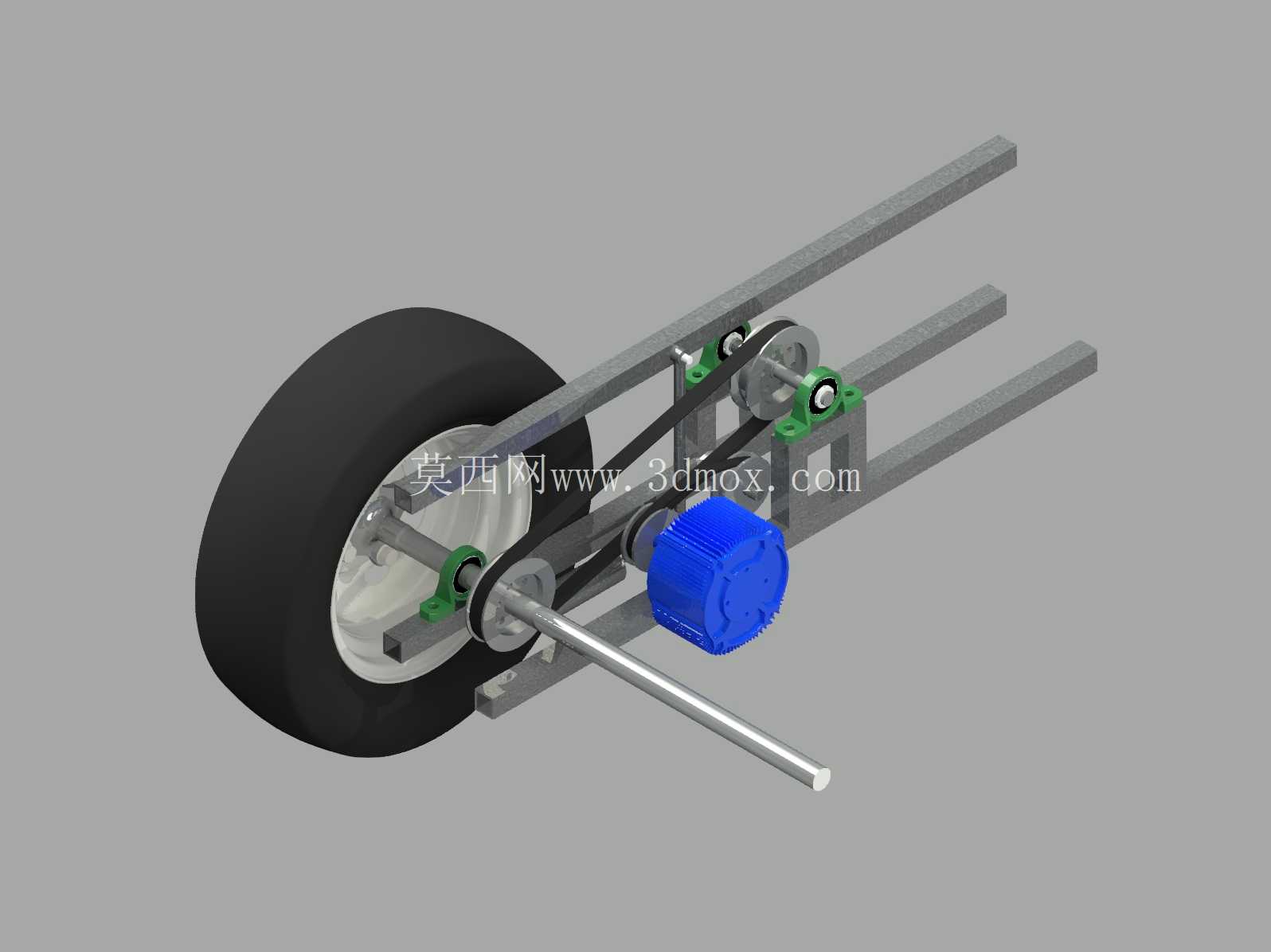

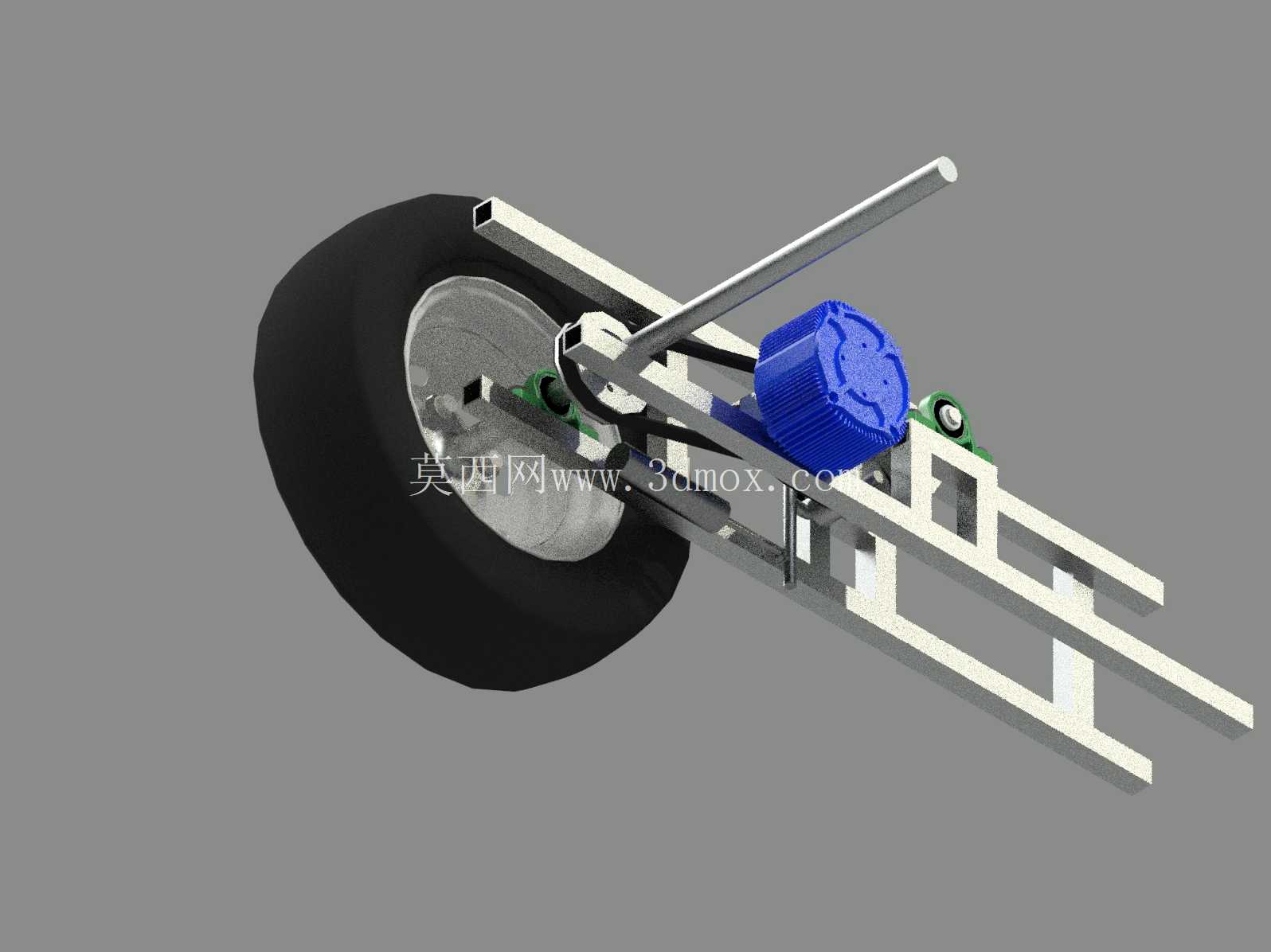

结构细节上，轮毂侧的主动带轮直接集成在车轮轮辐的安装位上，与轮辋保持同轴转动，动平衡校准后不会给车轮带来额外的偏摆载荷；发电电机通过L型安装支架固定在型材框架上，支架上预留了长条形调节孔，可以微调电机的安装位置，补偿皮带长期使用后的拉伸量，延长皮带的更换周期；整个传动路径没有冗余的传动部件，力的传递路径短，机械效率损失小，制动时的制动力矩增长曲线与传统鼓式制动接近，驾驶员不需要额外适应制动脚感。在实际应用中，这套结构可单独作为后轮的辅助制动装置使用，也可以和原车的传统机械制动结构配合，在轻度制动时优先启动能量回收，重度制动时再触发机械制动，既提升车辆的续航表现，也能减少机械制动片的磨损频率，降低后期使用成本。
