剪式车载起重支撑装置结构设计

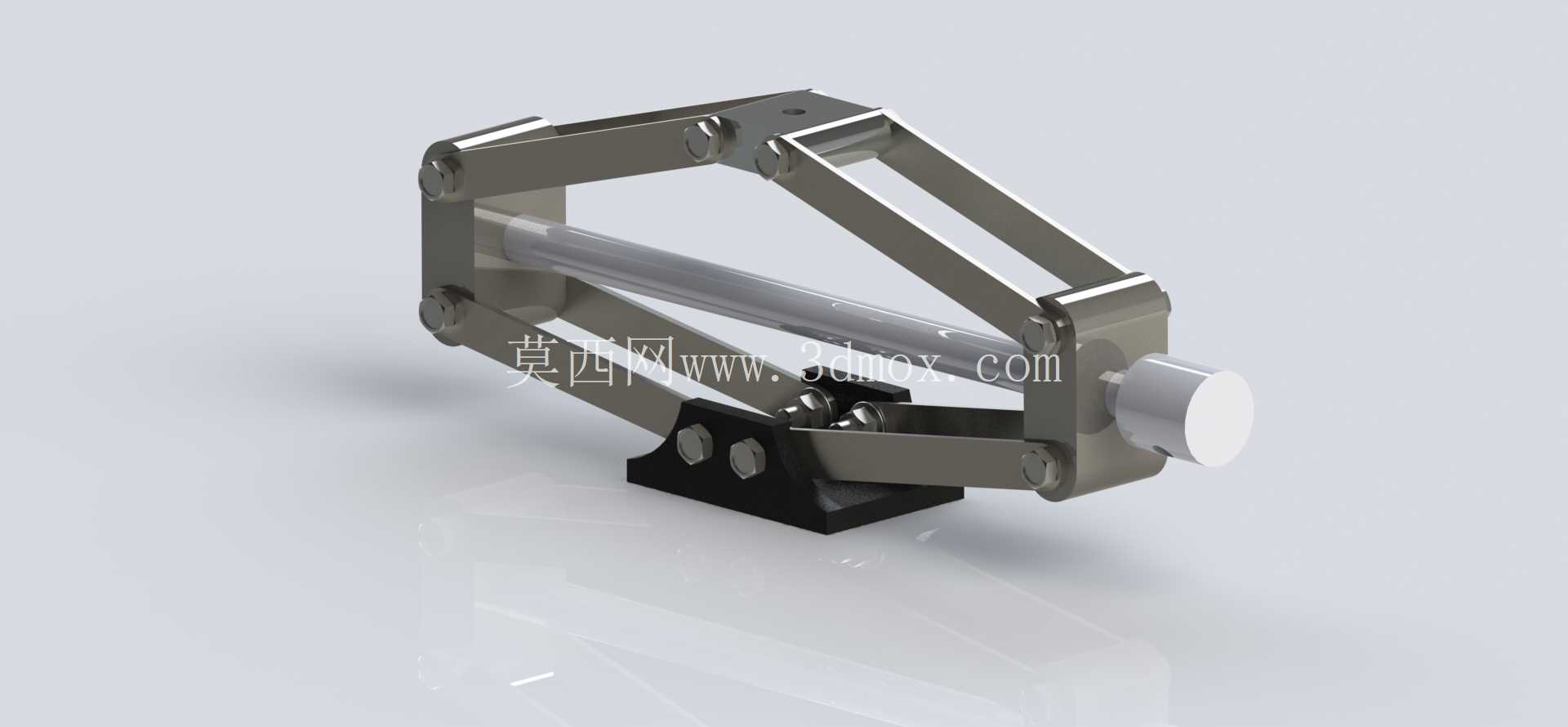

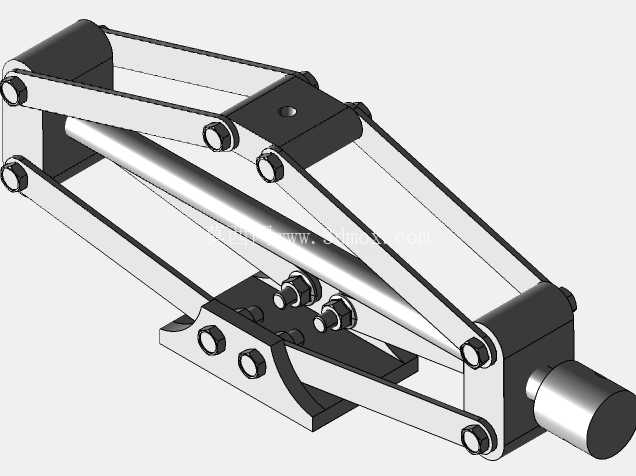

日常车辆维保场景里，这类剪式顶升结构是换胎、底盘检修作业里最常见的支撑工具，相比液压类顶升设备，它的结构更紧凑，收纳后占用的后备箱空间极小，不需要额外加注液压油，不存在长期存放后密封件老化漏油的问题，对普通私家车主、户外应急救援场景的适配性更强。从结构逻辑上看，这套装置采用多组平行连杆铰接形成剪叉伸缩单元，中间穿设的传动螺杆是核心的力传递部件，转动螺杆端部的受力头时，两组剪叉臂的铰接点间距会沿螺杆轴向变化，进而带动顶部支撑面完成垂直方向的升降动作，整个传动过程是纯机械啮合，没有复杂的液压回路，故障率极低，哪怕在低温、高扬尘的户外环境下，只要螺杆螺纹段没有被硬物卡滞，就能正常完成顶升作业。做结构设计的时候，首先要考虑的是承重边界，剪叉臂的板材厚度、铰接销轴的直径都要和额定顶升载荷匹配，铰接位置的衬套要预留足够的耐磨余量，避免反复升降后铰接孔出现椭圆变形，导致整个机构升降卡滞甚至出现受力偏载。底部的安装支座做了加宽的平面设计，和地面接触的位置要保证足够的摩擦系数，顶升作业时整个装置的重心要始终落在底部支座的支撑多边形范围内，避免车辆晃动时出现侧滑倾覆的风险。顶部的支撑托块做了圆弧过渡的贴合面，刚好能卡在车辆底盘指定的顶升支撑筋位置，不会因为顶升过程中接触面滑移刮伤底盘钣金。从安装边界来看，这套结构完全收拢时的整体高度要适配家用轿车底盘的最小离地间隙，保证车辆轮胎亏气的状态下，装置能顺利塞进底盘的顶升位置，完全伸展开后的最大顶升高度要满足轮胎完全离开地面的作业需求，预留至少30mm的安全余量，避免轮胎拆卸过程中车辆下沉导致装置脱开。传动螺杆的导程设计也经过反复校核，导程太小会导致顶升过程需要转动太多圈数，作业效率太低，导程太大则会导致螺杆的自锁性能下降，顶升到位后不能靠螺纹自身的摩擦力锁止位置，存在安全隐患，所以最终选用的是梯形传动螺纹，兼顾传动效率和自锁能力，不需要额外加装锁止销就能在任意顶升位置保持稳定支撑。剪叉臂的铰接点位置做了等强度设计，每一段臂体的受力都经过弯矩校核，在应力集中的铰接孔位置做了局部加厚处理，避免长期交变载荷下出现金属疲劳断裂。整个装置的所有铰接销轴都做了防锈处理，适合在潮湿、多泥沙的户外环境存放使用，不需要频繁做拆解保养，日常使用只需要定期在螺杆螺纹段涂抹少量润滑脂，就能保证升降动作顺畅无卡滞。在实际作业场景中，这类装置不需要额外的动力源，只需要配套的摇杆转动螺杆端部的受力头就能完成操作，哪怕是没有太多机械操作经验的普通用户，也能快速上手完成车辆顶升作业，相比立式液压顶升装置，它的横向尺寸更小，在底盘空间局促的小型车辆上也能找到合适的支撑位置，不会和底盘的悬挂部件、排气管道发生干涉。设计过程中还特意考虑了受力偏载的情况，当顶部支撑面的受力点不在中心位置时，剪叉臂的两侧连杆会通过铰接点自动分配载荷，不会出现单侧臂受力过大变形的问题，整个机构的受力传递路径非常清晰，从顶部托块承接的载荷通过剪叉臂传递到底部支座，最终分散到支撑地面上，每一个受力节点的载荷都在材料的许用应力范围内，保证额定载荷下的结构安全。
