SUS306材质剪式手动顶升起重装置

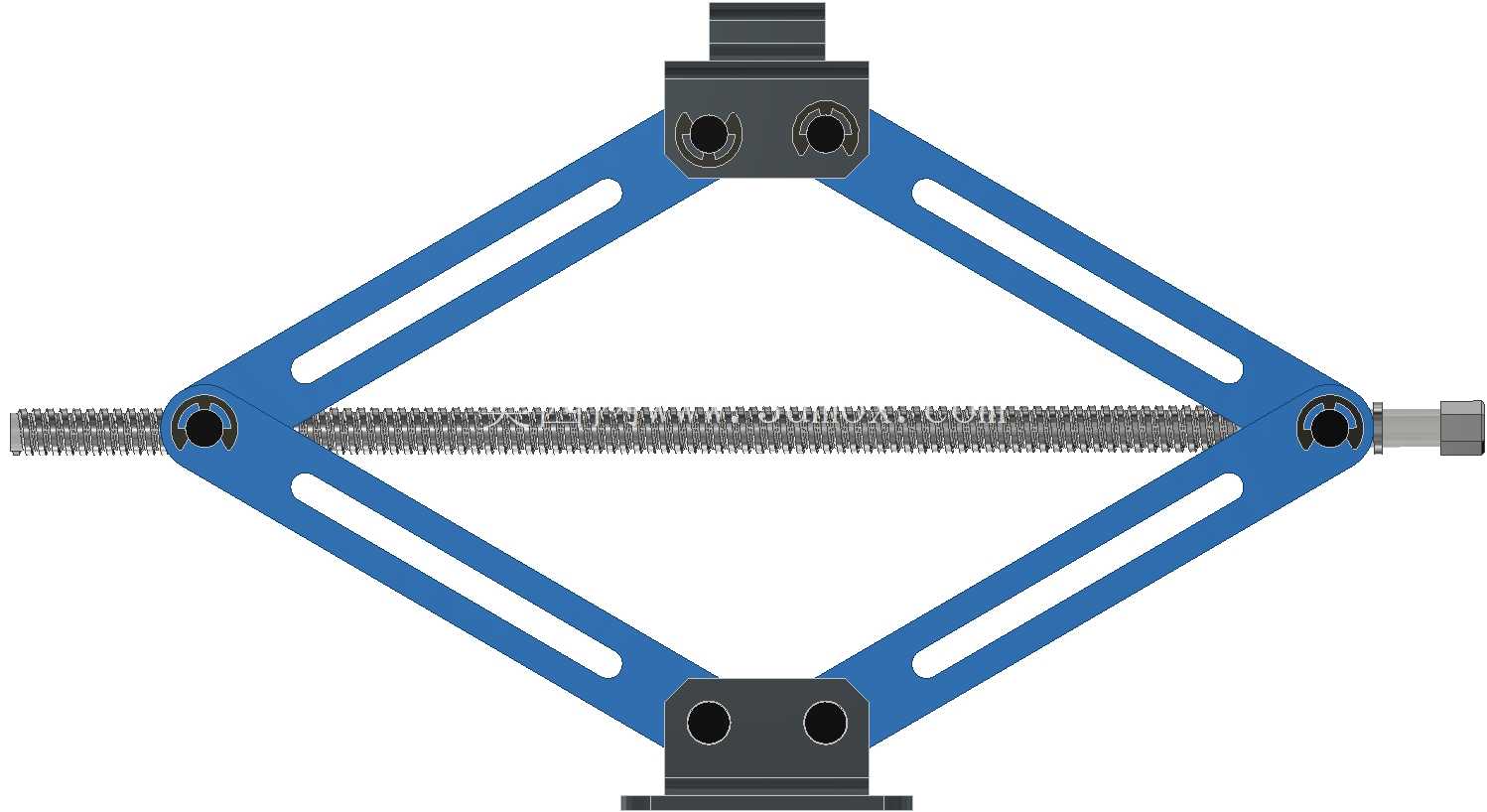

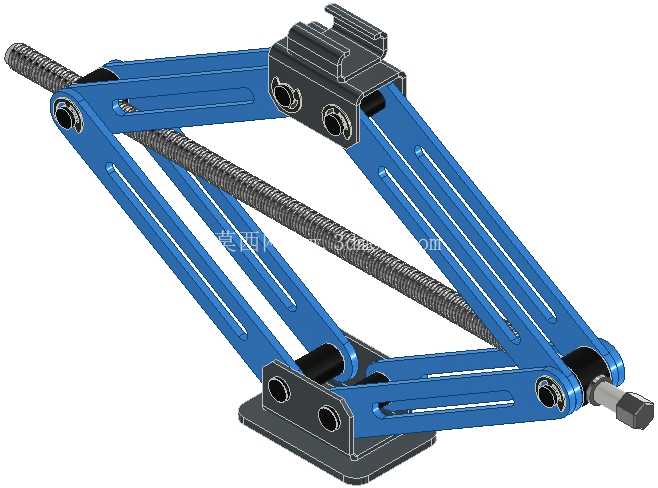

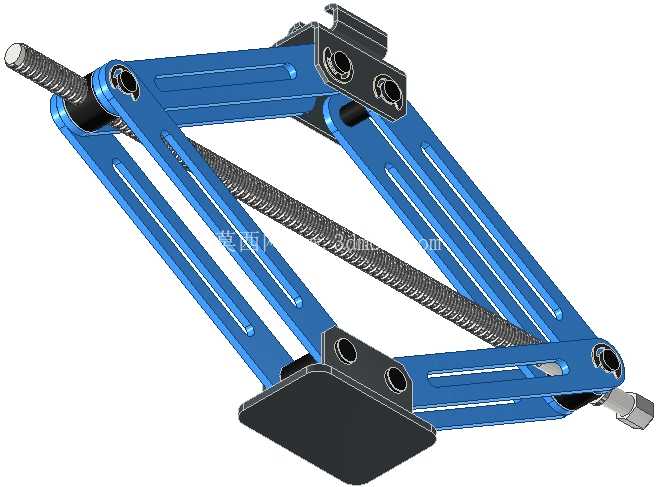

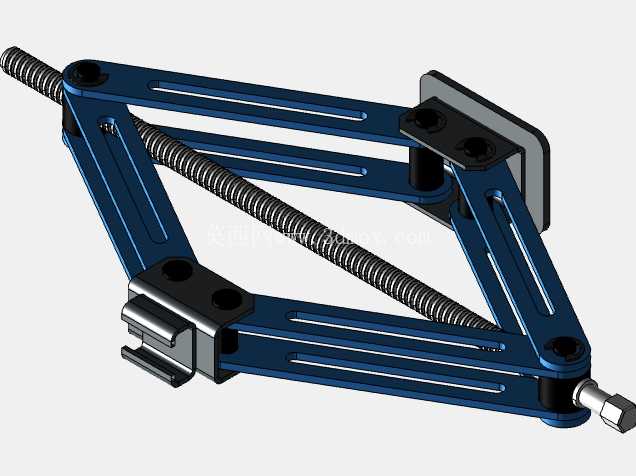

日常车辆维保场景里，轮胎更换、底盘检修这类作业对顶升设备的便携性与稳定性要求极高，这款剪式顶升装置正是针对这类零散、无固定气源电源的户外或小型维修场景设计，区别于大吨位液压顶升设备，它无需额外动力源，完全依靠手动旋转螺杆即可完成升降动作，普通车主随车携带也能独立完成换胎操作，在小型设备安装调平、轻型构件临时支撑场景中也能灵活适配。从结构设计逻辑来看，整套机构采用对称铰接剪臂布局，上下两端分别设置承载托台与支撑底座，中间贯穿传动螺杆，螺杆两端分别与两侧剪臂的铰接滑块配合，当手动旋转螺杆端部的施力端时，两侧滑块会沿螺杆轴向同步相向或反向移动，带动交叉铰接的钢臂完成夹角变化，进而实现托台的垂直升降，这种传动结构的优势在于机械自锁性，只要螺杆停止转动，整套机构就能在当前行程位置锁止，不会出现负载下滑的风险，无需额外加装锁止机构，结构可靠性大幅提升。材质选用上，所有承力钢臂、铰接销轴、传动螺杆均采用SUS306不锈钢材质，相比普通碳钢材质，它在潮湿户外、雨雪天气作业时不易出现锈蚀，长期随车存放也不会因为环境湿度问题出现螺杆卡滞、铰接点锈死的问题，日常维护仅需定期在螺杆螺纹处涂抹少量润滑脂即可，维护成本极低。从安装与使用边界来看，底座采用平板式支撑结构，作业时仅需要放置在平整硬质地面上即可，无需额外打螺栓固定，底座的接触面积经过核算，在额定负载下不会出现地面压溃或者装置侧翻的问题；顶部托台开设了与车辆底盘顶升点匹配的卡槽结构，作业时可以直接卡在车辆底盘的加强筋位置，避免顶升过程中出现托台滑脱的风险。整套装置的行程范围覆盖了家用轿车、小型SUV的底盘离地间隙，最低收纳高度可以放入车辆后备箱的备胎槽旁，不会占用过多储物空间，最大顶升高度足以满足轮胎完全离地的更换需求。铰接点的配合间隙经过严格控制，钢臂上开设的长条形减重槽在不降低结构强度的前提下减轻了整体自重，成年人单手握持即可完成搬运。传动螺杆采用梯形螺纹设计，相比普通三角螺纹，它的传动效率更适合手动施力，同时螺纹的耐磨性更好，长期反复使用也不会出现螺纹滑牙的问题，螺杆端部的施力端可以配合随车的棘轮扳手或者撬棍转动，不需要配套专用手柄，适配性更强。在结构建模过程中，所有铰接位置都添加了真实的转动副约束，螺杆与滑块之间添加了螺旋副约束，能够完整模拟真实的升降运动过程，转动过程中不会出现构件干涉的问题，钢臂的截面尺寸、销轴的直径都经过受力校核，在额定负载下铰接点的剪切应力、钢臂的弯曲应力都在材料许用应力范围内，不会出现结构变形或者断裂的风险。不同于液压类顶升设备存在密封件老化、漏油失效的问题，这款纯机械结构的剪式顶升装置没有易损密封件，使用寿命更长，即使长期存放也不会出现无法使用的问题，除了车辆维保场景，在小型机械加工中工件的临时调平、家装过程中家具的水平调整、户外露营时重型装备的临时支撑场景下都能灵活使用，适用场景覆盖了多数需要小行程稳定垂直顶升的零散作业需求。
