可3D打印磁吸式多功能手机支撑支架

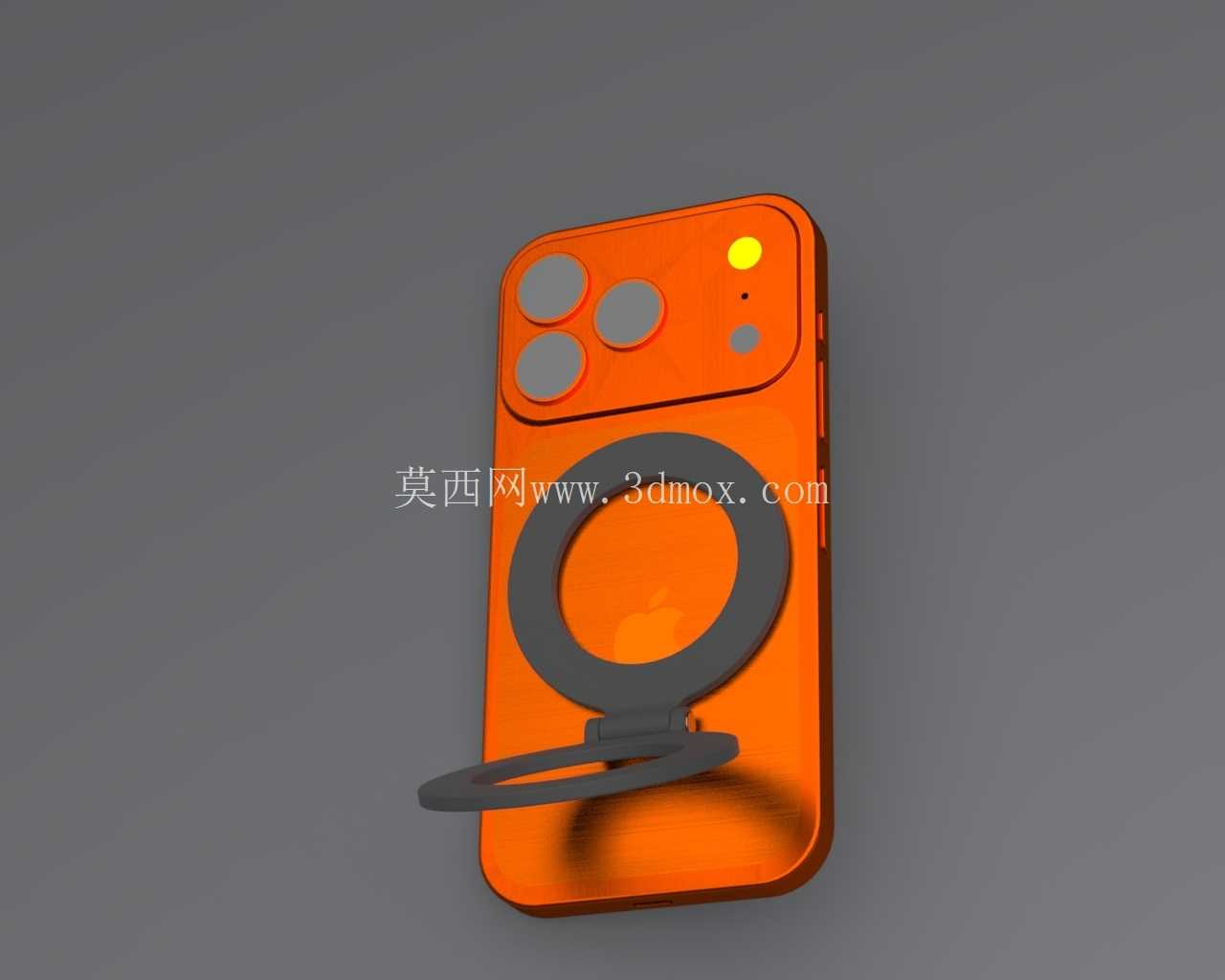

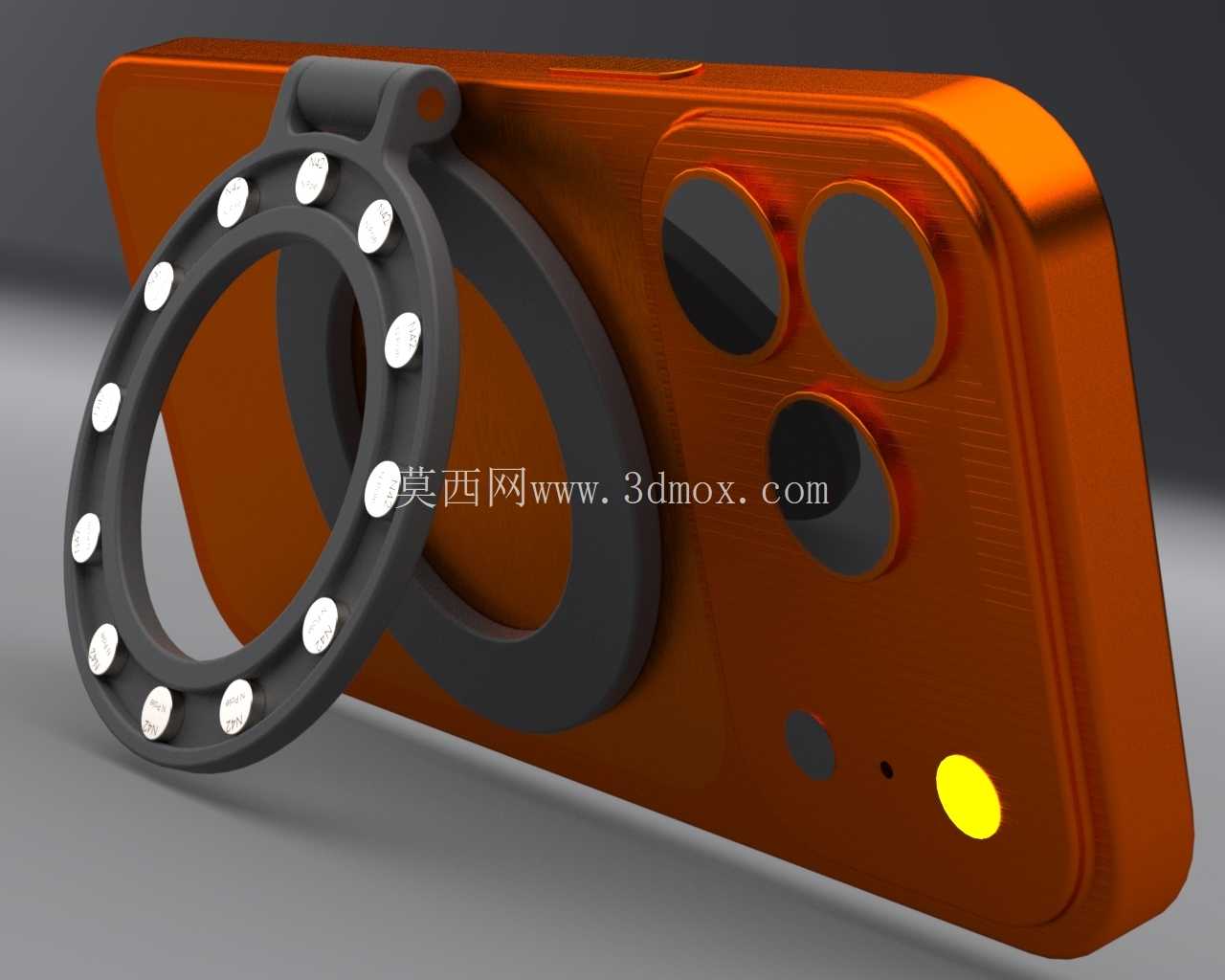

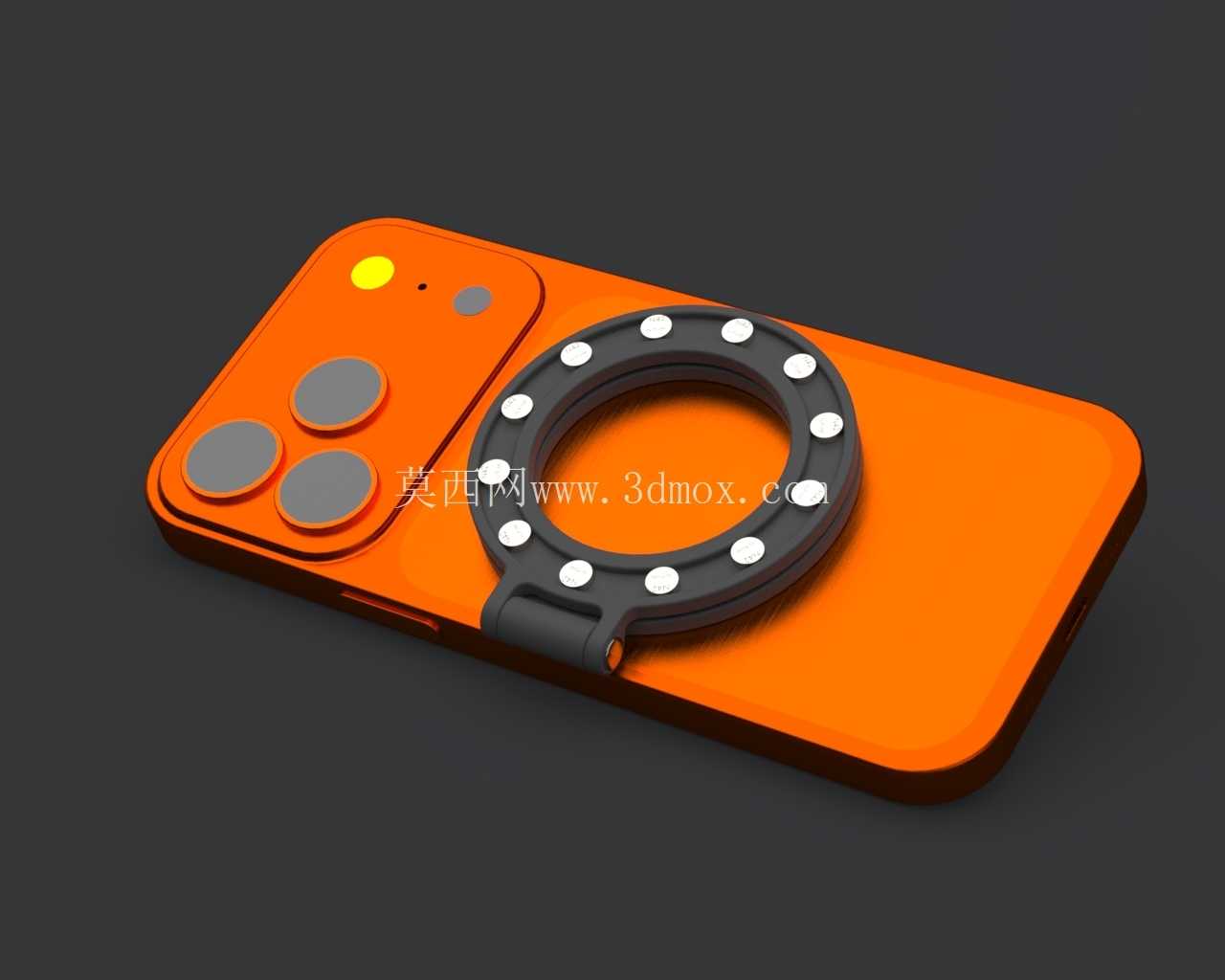

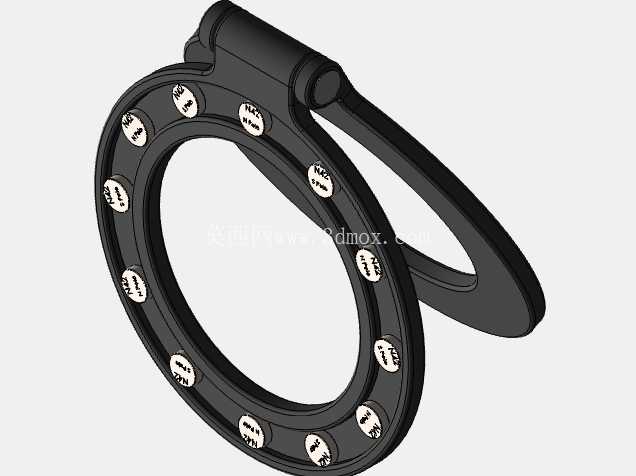

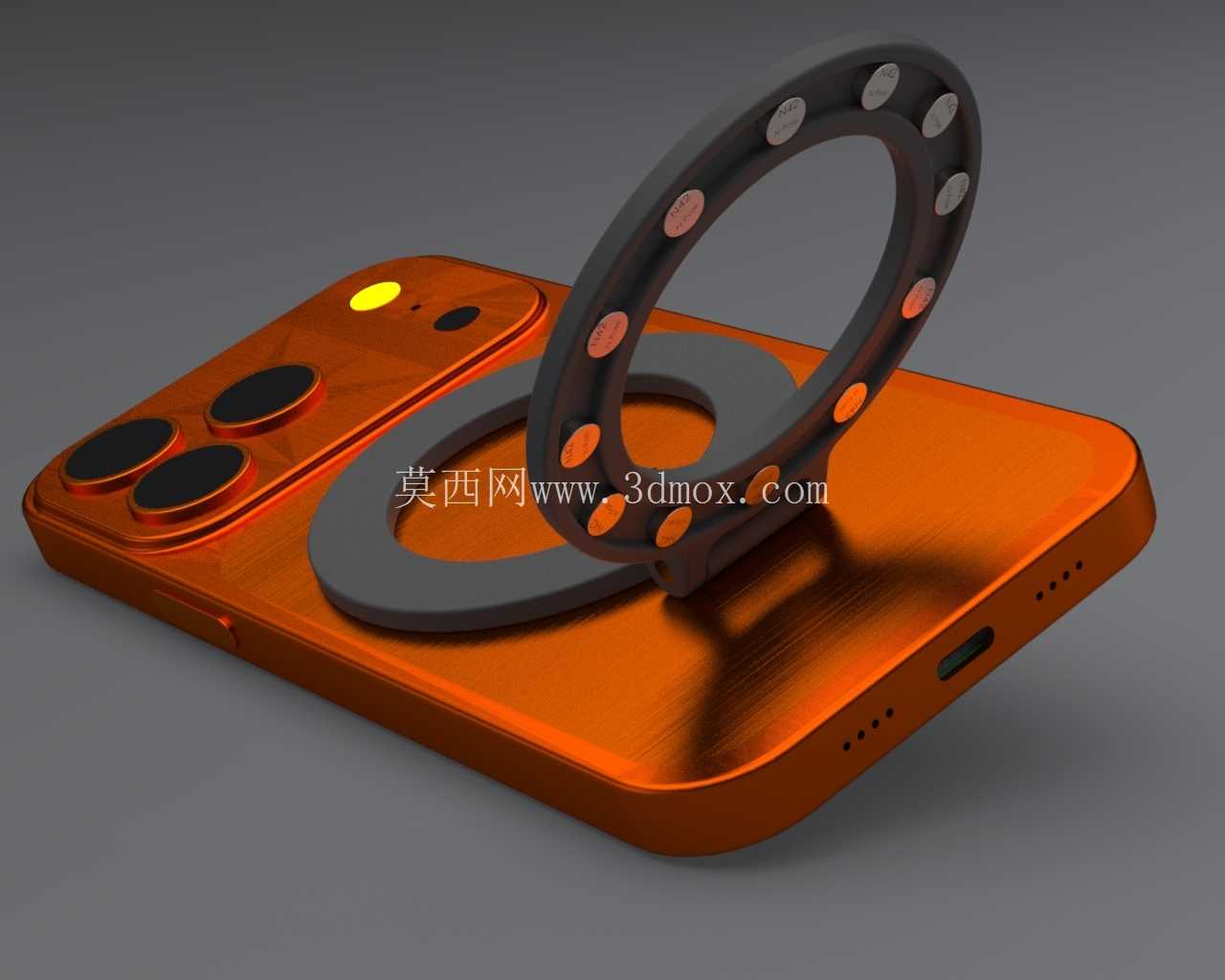

这款磁吸式手机支撑配件，最初的设计出发点是解决日常多场景下手机放置的痛点，不管是桌面办公时需要侧放看文档、工位上接打视频会议，还是床头临时放置刷取内容，普通的折叠支架要么角度调节范围有限，要么卡爪式结构会遮挡手机侧边按键，带磁吸充电的机型还会因为支架结构干涉没法边充边用。从结构设计来看，整个支架采用环形主体搭配铰接夹片的组合形式，环形基体上均匀分布的内嵌金属嵌件，是用来匹配手机背面磁吸配件的磁吸力对位，保证吸附后不会出现横向滑移，铰接位置的阻尼转轴做了过盈配合设计，转动时的阻尼力矩控制在0.2N·m左右，既能支撑起常规重量的手机不会松垮下垂，又能让用户单手就能调整支撑角度，不需要额外的锁止结构。

考虑到面向3D打印的制作场景，整个零件的壁厚都控制在2mm到2.5mm之间，没有大跨度的悬空结构，打印时不需要额外添加大量支撑，仅在铰接转轴的位置需要添加少量易拆除的细支撑，打印完成后只需要简单去除支撑毛刺，将转轴位置的夹片与环形基体装配到位，压入对应的金属嵌件就能直接使用，不需要额外的粘接或者紧固件连接。环形基体的内径做了38mm的通用尺寸设计，刚好能避开绝大多数带磁吸功能手机背面的摄像头凸起区域，不会因为支架贴合压到镜头模组造成刮擦，夹片的接触位置做了1mm厚度的软胶贴合位预留，用户打印完成后可以自行粘贴薄硅胶垫，避免夹片位置刮花手机中框。

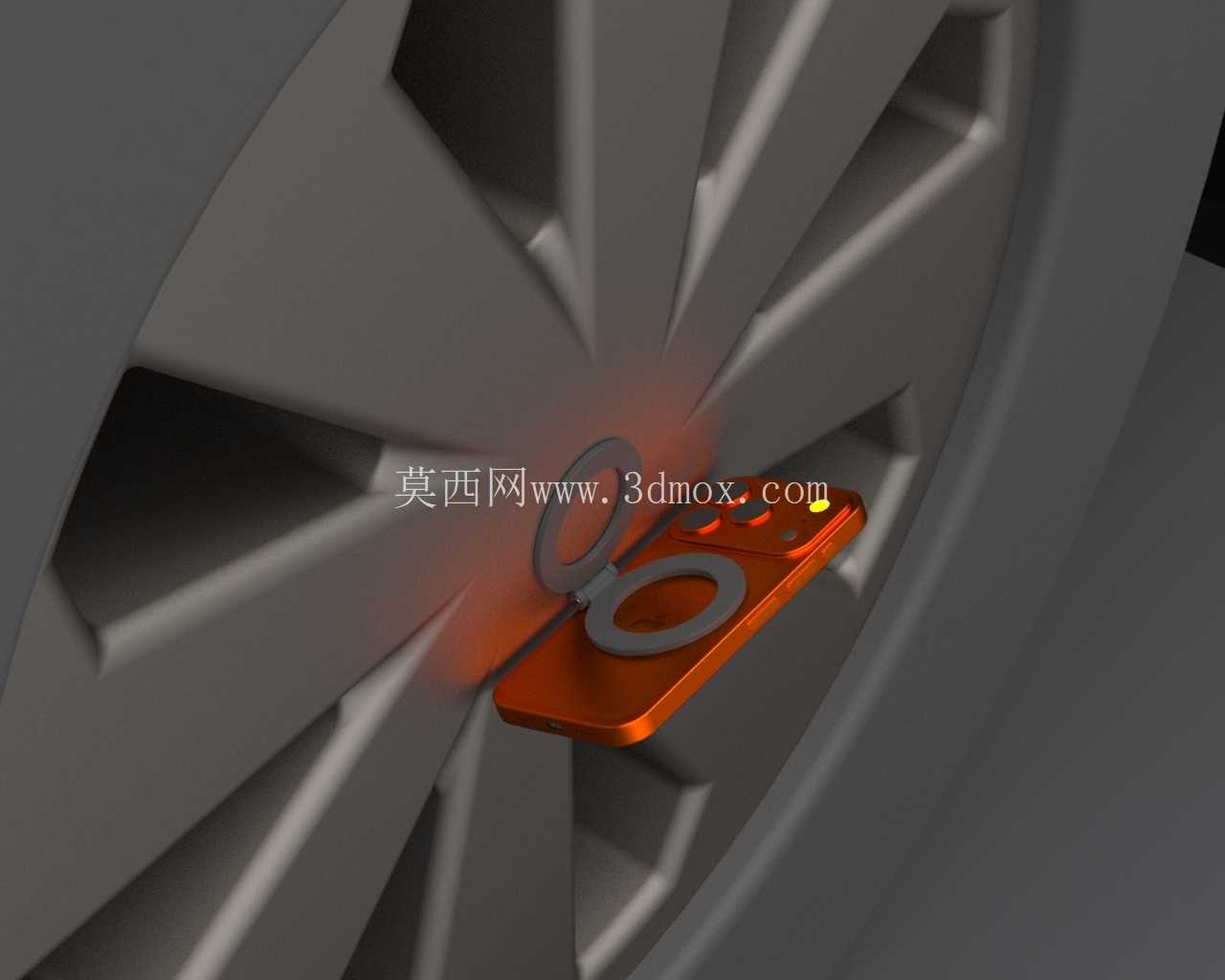

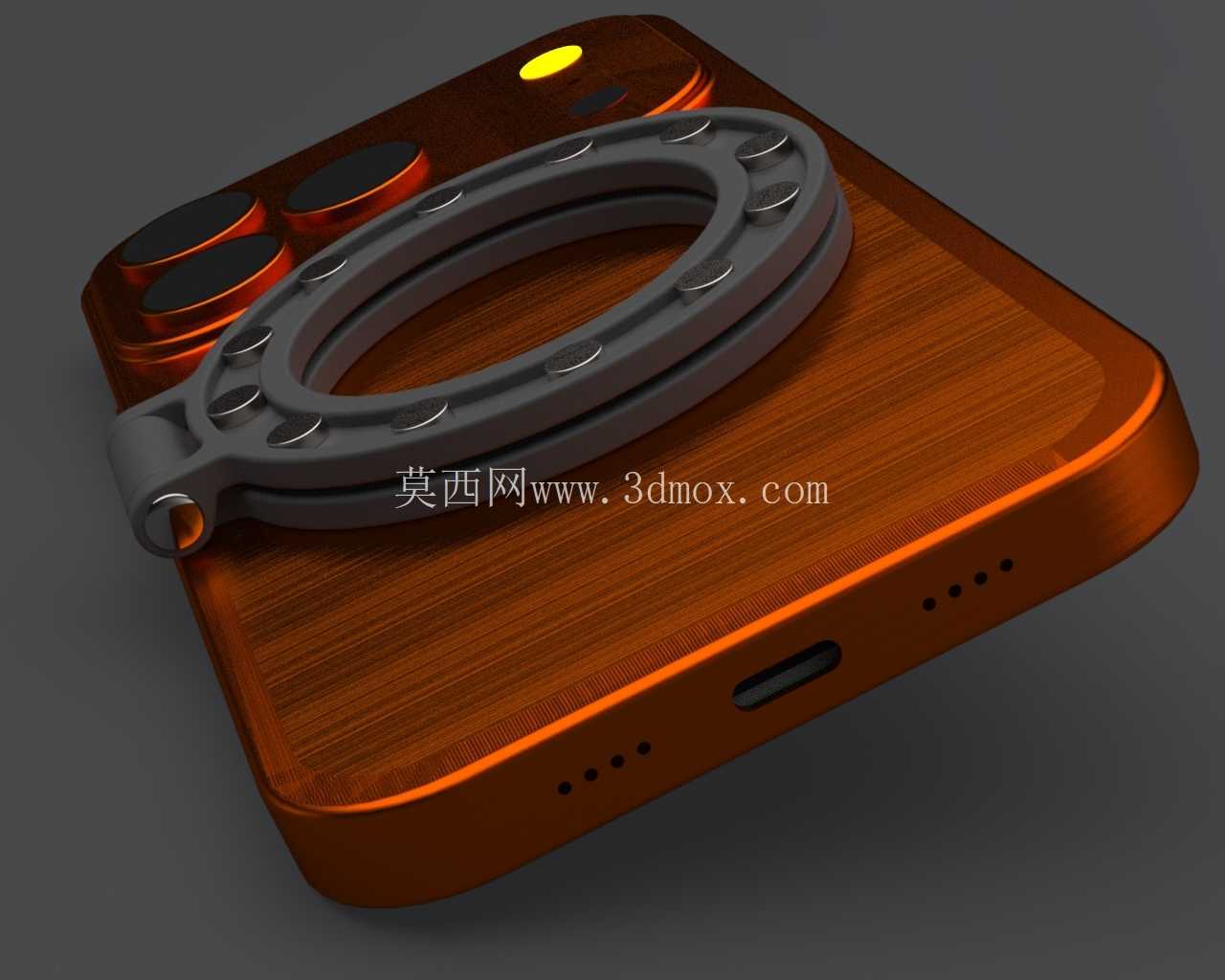

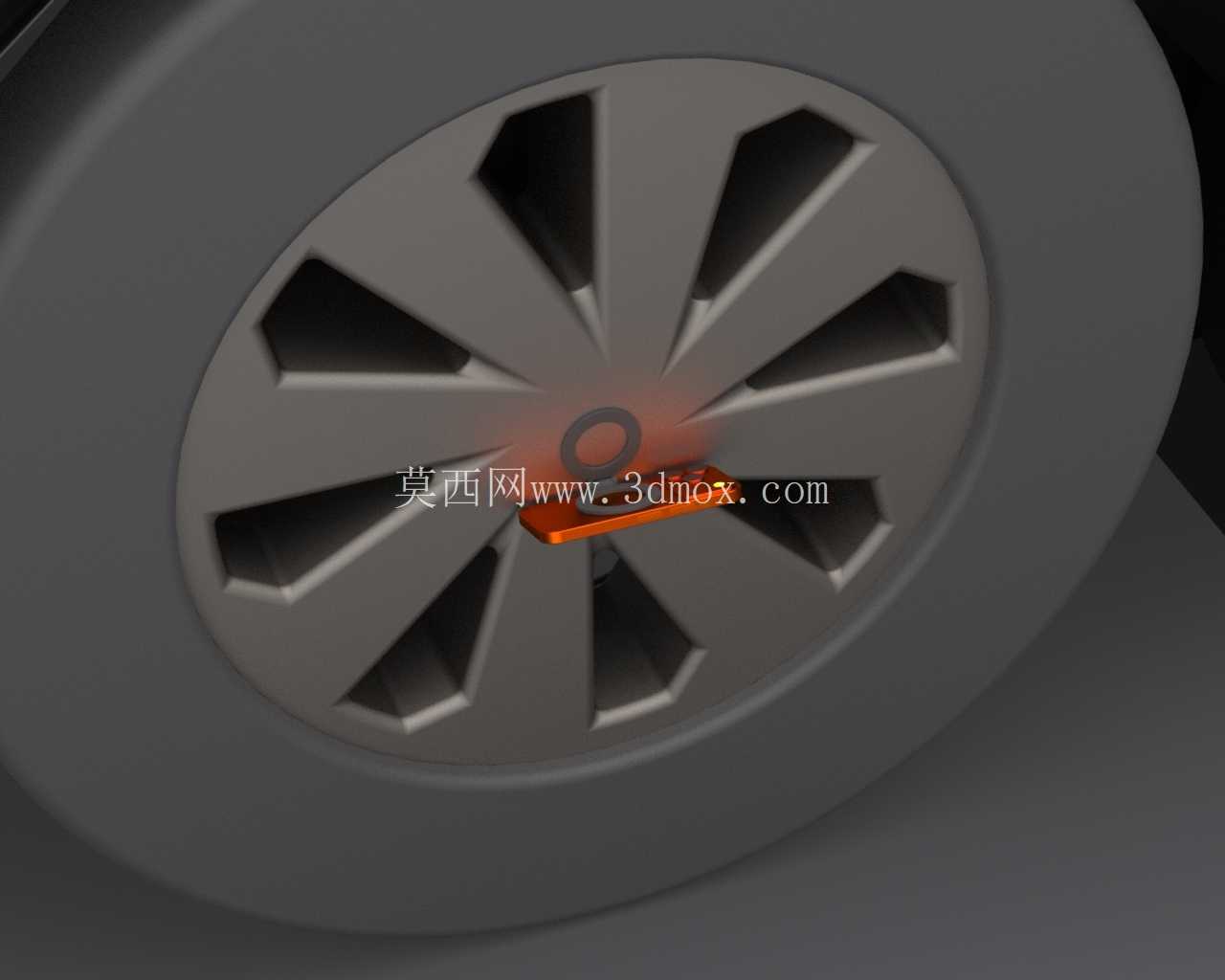

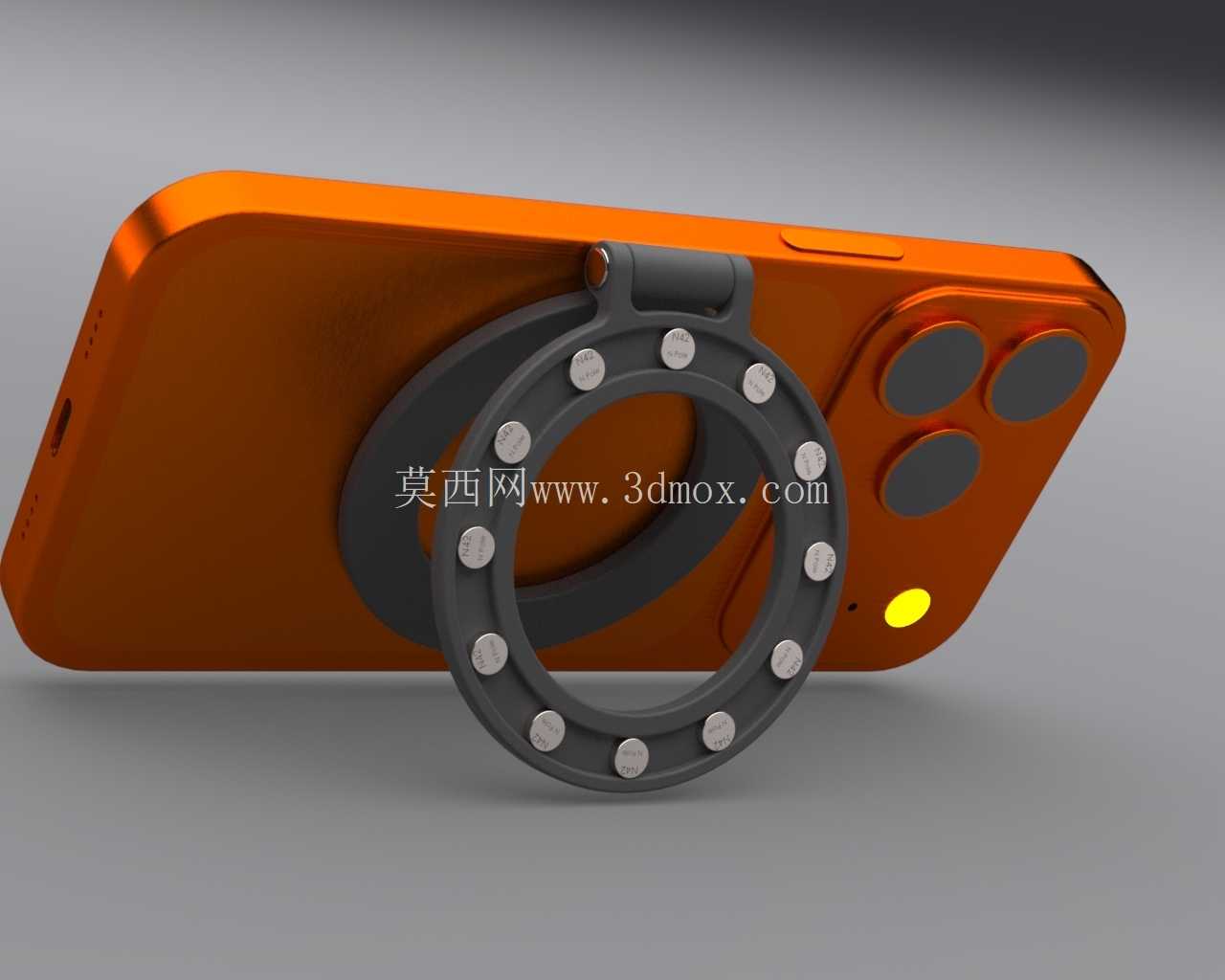

从安装边界来看，整个支架收拢后的整体厚度不超过12mm，直径控制在65mm，平时可以直接塞在口袋或者电脑包的侧袋里，不会占用过多收纳空间，展开后的支撑角度可以在0到120度之间无级调节，不管是横放看视频还是竖放刷信息流，都能调整到合适的观看视角，避免长时间低头造成的颈椎疲劳。和市面上常见的粘贴式磁吸环不同，这款支架的铰接结构是直接集成在环形基体上的，不需要额外搭配独立的支撑脚，夹片位置可以直接卡在桌面边缘、笔记本电脑屏幕边框、甚至是车载出风口的叶片位置，拓展了更多的使用场景，比如在出差坐高铁的时候，可以把支架夹在前排座椅的小桌板边缘，不需要把手机平放在桌板上低头观看。

在结构强度的校核上，环形基体采用辐条式的内部加强筋设计，既减少了打印时的材料消耗，又能保证整个环体的抗扭强度，就算是支撑重量达到250g的大屏手机，也不会出现环体变形导致手机滑落的情况，铰接位置的转轴做了防脱卡扣设计，反复转动调节角度也不会出现转轴松脱分离的问题。夹片的开合角度做了限位设计，最大张开距离可以达到18mm，能够适配不同厚度的夹持基面，不管是厚度10mm的实木桌面边缘，还是厚度2mm的金属笔记本边框，都能稳定夹持不会晃动。整个产品没有多余的装饰性结构，所有的曲面过渡都是为了减少打印时的应力集中，避免打印完成后出现零件翘曲变形，边角位置都做了R1的圆角处理，拿取的时候不会有尖锐的边角划手，日常使用的握持手感更舒适。
