M10钢制环形吊环螺母结构设计

在车间起重吊装、模具转运、小型设备整机移位这类日常作业场景里，M10规格的吊环螺母是出场率极高的受力连接件，很多一线结构设计人员做小载荷吊点选型时，最先核对的就是这类标准件的安装边界与受力冗余。从实际使用场景来看，这类吊环螺母常配套在小型注塑模具的模板顶面、轻型实验设备的机架顶角、小型工装夹具的吊装位，单颗额定载荷范围内可配合卸扣、吊装带完成垂直起吊，也可在小角度偏载工况下配合多吊点同步作业，避免单点受力过载引发螺纹滑牙或环部断裂。

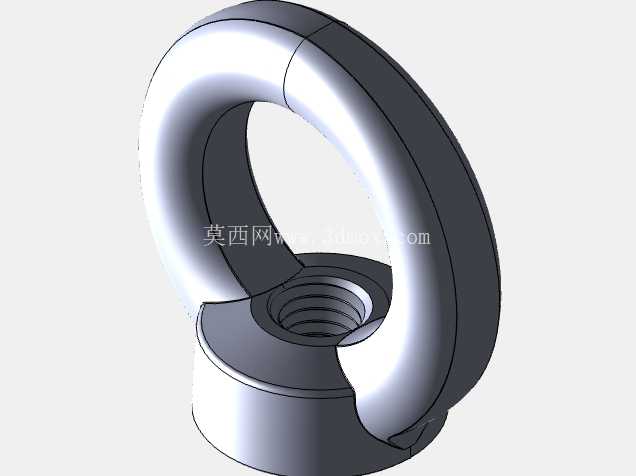

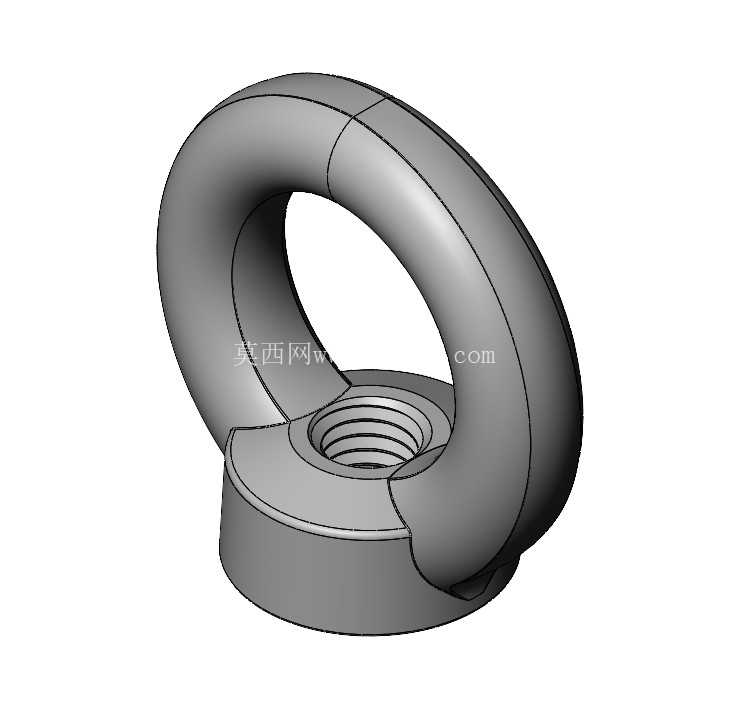

从产品功能特性来看，这款吊环螺母采用一体式锻造结构，下部为带标准M10内螺纹的圆柱基座，基座顶面与环形吊耳过渡处做了大圆弧应力卸荷设计，不存在直角锐边造成的应力集中问题，环形部分的截面为椭圆形，相比圆形截面更贴合吊装带、卸扣的接触弧度，起吊时吊索具不会在环内出现局部卡滞或应力切割的情况。内螺纹部分按照普通粗牙螺纹的公差带加工，牙型饱满无断牙，和对应规格的全螺纹螺柱、外螺纹吊点配合时，啮合长度不低于螺纹直径的1.2倍，保证螺纹连接段的受力均匀，不会出现首牙过载崩损的问题。

设计思路上，这款模型完全参照实际吊装作业的受力逻辑构建，环形吊耳的中心与螺纹孔的轴线保持严格同轴，起吊时拉力可沿螺纹轴线垂直传递，避免附加弯矩对螺纹连接段造成额外载荷。基座底部设计有平整的承压接触面，安装时可紧贴被吊工件的安装面，不会出现安装倾斜导致的环部偏摆，环形部分的内孔尺寸经过匹配，可穿过对应载荷等级的卸扣销轴或常规宽度的吊装带，不会出现索具穿入困难或间隙过大造成的晃动问题。

从外形尺寸与安装边界来看，这款M10吊环螺母的基座外径适配常规M10螺栓的安装沉孔尺寸，安装时不需要额外扩孔，基座高度控制在合理范围，不会因为凸台过高影响周边零件的装配；环形部分的外圆直径、环部厚度都经过受力校核，在额定载荷下环部的变形量控制在弹性范围内，不会出现永久塑性变形。安装时需要注意，被吊工件的安装面必须加工平整，螺纹孔的轴线要与安装面保持垂直，螺纹啮合长度要满足要求，禁止在螺纹未完全拧紧的状态下起吊，也不允许在环部焊接其他附件改变受力结构。

在实际建模过程中，模型还原了零件的所有工艺细节，包括基座与环部过渡处的锻造圆角、螺纹起止端的退刀结构、环部表面的锻造纹理特征，导入各类三维软件后可直接用于设备的吊装位装配校核，也可作为工装设计时的吊点标准件调用，不需要重新绘制轮廓尺寸。很多设计人员做小型设备的吊装方案时，常忽略吊环螺母的安装空间预留，比如环部转动时和周边钣金罩、管线的干涉问题，这款模型可直接放入装配体中做运动干涉检查，提前核对环部在360度转动范围内的空间边界，避免现场安装时出现吊环无法转动、索具无法挂接的问题。另外在做有限元受力分析时，模型的过渡圆角、截面变化都和实物一致，可直接划分网格做受力仿真，不需要额外修补几何特征，能大幅减少设计阶段的重复建模工作量。
