带皮带跟踪结构的输送机尾端组件

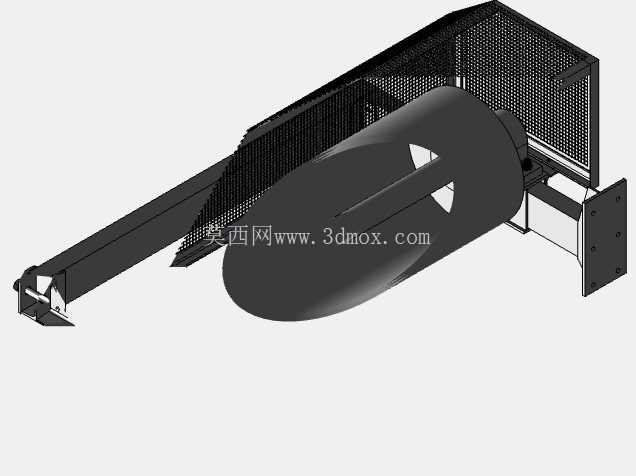

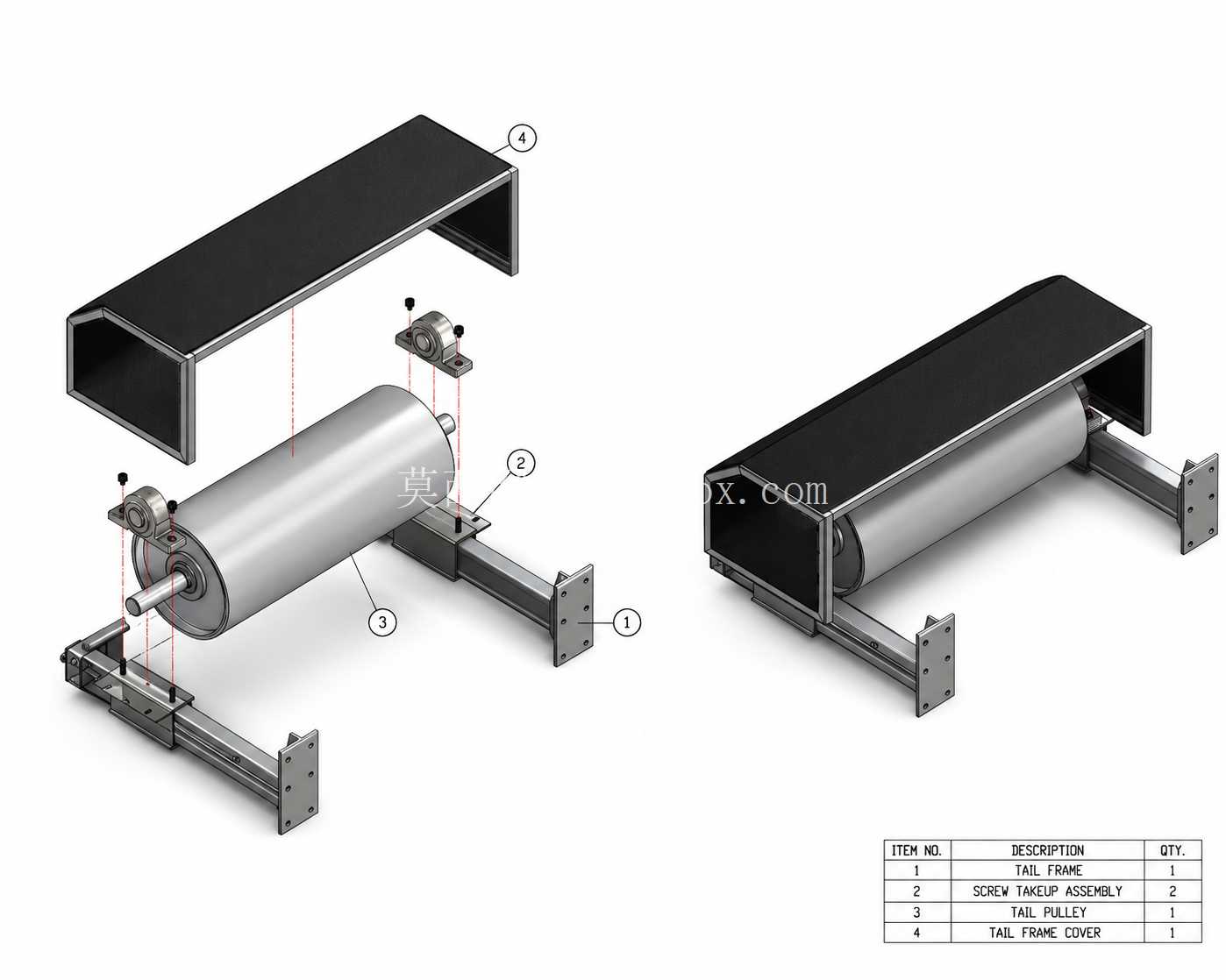

在散料、成件包装物的连续输送作业场景里，皮带输送机的尾端段一直是运维人员重点关注的部位——皮带跑偏、辊筒卡滞、张紧调节失效这类常见故障，近六成出现在尾端区域，这套尾端组件的设计，正是针对这些现场痛点做的结构优化。从实际安装边界来看，组件整体采用侧装对接结构，两侧支撑腿预留了标准孔距的安装法兰，可直接与输送机中段的型材机架通过螺栓锁附，不需要在现场做额外的焊接改制，适配目前主流的槽型、平型皮带输送机的机架截面尺寸，横向安装跨距可根据皮带宽度在一定范围内调整，纵向伸出长度预留了皮带张紧的调节行程，安装时不需要额外裁切机架型材，能大幅缩短现场技改的停机时长。核心功能层面，组件集成了尾滑轮承载、机架支撑、轴承密封防护、皮带自动跟踪四个核心模块，尾滑轮采用通轴式结构，两端配套带防尘密封的轴承座，相比传统的半轴式尾辊，通轴结构的径向跳动量更小，在带速不超过2.5m/s的常规输送工况下，辊筒的径向跳动可控制在0.2mm以内，能有效减少皮带运行过程中的周期性抖动，避免物料在输送过程中因抖动出现撒落。两侧的支撑框架采用折弯成型的C型钢结构，表面做喷塑防锈处理，框架上预留了张紧调节的长圆孔，调节螺杆直接顶在轴承座的安装底板上，运维人员不需要拆卸侧护板，仅用扳手转动调节螺母就能完成皮带张紧度的调整，单人次调节耗时不超过十分钟。上方的护罩采用U型折弯结构，刚好覆盖尾滑轮的上半区域，既可以避免输送过程中物料洒落卡入辊筒与皮带的间隙，也能防止现场巡检人员的衣物、工具意外卷入转动部件，满足工业现场的安全防护要求。皮带跟踪装置是这套组件的设计亮点，在尾滑轮两侧的轴承座位置，设置了可微调的挡边导向结构，当皮带出现小幅跑偏时，挡边会对皮带边缘形成柔和的导向推力，不会像传统的刚性挡边那样刮伤皮带边缘，同时轴承座的安装底板预留了微小的角度调节余量，运维人员可根据皮带的长期跑偏方向，微调两侧轴承座的前后位置，让尾辊与输送机纵向中心线保持垂直，从根源上纠正皮带跑偏的问题，不需要额外加装外置的纠偏装置，能降低整线的设备采购成本。从设计思路来看，这套组件完全采用模块化设计思路，所有零部件都采用标准化的接口，尾滑轮、轴承座、支撑框架、护罩都可以单独拆卸更换，当某一个部件出现磨损损坏时，不需要整体更换尾端总成，仅需更换对应备件即可，比如尾滑轮的筒面磨损后，可直接拆下两端的轴承座，更换新的辊筒，备件的互换性强，能降低企业的备件库存压力。在实际工况适配性上，这套组件可适配普通织物芯皮带、PVC轻型皮带等多种常见输送皮带，适用的物料场景涵盖电商仓储的纸箱输送、生产车间的零部件周转输送、粮食加工行业的散料输送等多个场景，组件的整体承重能力根据支撑框架的板材厚度不同，可覆盖50kg/m到300kg/m的带面载荷范围，能满足多数常规输送线的使用需求。安装过程中，仅需要先将两侧的支撑框架与中段机架对接锁附，再将预装了轴承座的尾滑轮放入框架的安装槽内，调整好皮带张紧度后锁死轴承座的固定螺栓，最后扣上上方的防护盖即可完成安装，不需要复杂的现场配做工序，对安装人员的技能要求较低，即使是没有丰富设备安装经验的运维人员，对照安装示意图也能在半小时内完成单套组件的安装更换。结构细节上，所有的连接螺栓都采用防松设计，在持续振动的输送工况下，不会出现螺栓松动脱落的问题，轴承座内置的密封结构可阻挡粉尘、水汽进入轴承内部，在多粉尘的散料输送场景下，轴承的使用寿命相比普通开式轴承座可提升两倍以上，减少日常运维的注油、更换轴承的频次。
