内置驱动式电动滚筒输送装置结构方案

在轻工包装、电子元器件组装、食品加工分拣等产线场景中，短距离工位间物料转运往往不需要大带宽、长距离的重型输送设备，紧凑化的内置驱动滚筒输送结构，能有效解决传统外置电机输送机占用侧边安装空间、传动外露易积灰卡滞的痛点。这套电动滚筒传送带的结构方案，将驱动单元、传动减速组件全部集成在滚筒筒体内部，整段输送单元仅需预留筒体两端的安装固定位，无需额外布置电机安装支架、链轮护罩等附属结构，在空间局促的自动化设备内部、洁净生产工位间的物料传递场景中适配性极强。

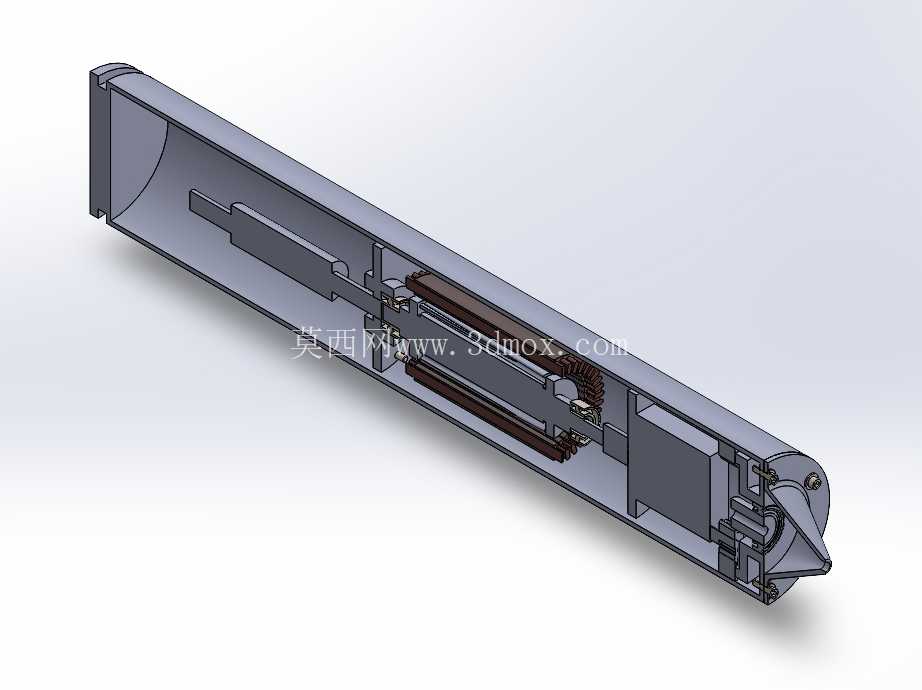

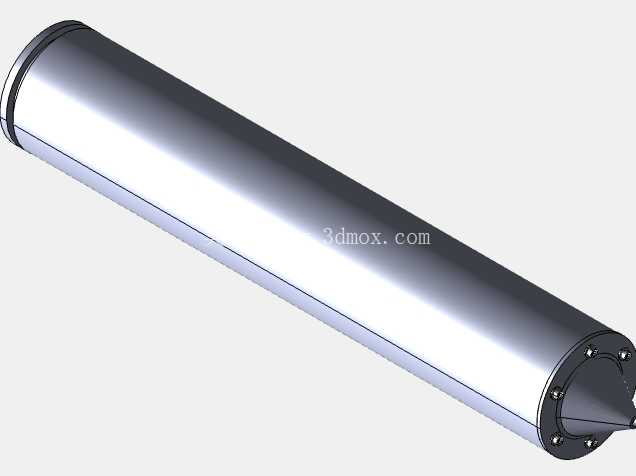

从结构设计逻辑来看，这套方案摒弃了传统电动滚筒常用的行星减速布局，采用多级直齿配合内置传动链的减速结构，将电机输出的高转速低扭矩动力，经过三级齿组减速后传递到滚筒端盖，带动筒体转动，相比行星减速结构，这种布局的零件加工精度要求更低，装配工序更简单，适合作为方案验证阶段的草稿模型快速迭代调整。筒体采用薄壁圆筒结构，两端通过端盖轴承与固定心轴连接，固定心轴同时作为内部电机、传动组件的安装基座，两端伸出的轴头为标准扁位结构，可直接卡入输送机架的U型安装槽内，无需额外设计定制化连接结构，安装时仅需锁紧两端的固定螺栓即可完成定位，后期维护更换时也能快速拆装，不需要拆解整条输送线的侧边框架。

安装边界方面，整段输送单元的有效输送宽度与筒体长度直接匹配，筒体直径控制在常规轻型输送带适配的尺寸范围内，输送带采用平型摩擦传动结构，不需要额外加工导向条、挡边等结构，适合输送表面平整的盒装、袋装小件物料，单段输送长度控制在1米以内，负载能力适配5kg以下的轻型物料转运，完全满足工位间短距离传递的使用需求。内部传动组件的布局充分考虑了散热空间，电机与筒体壁之间预留了足够的空气流通间隙，滚筒转动时能带动内部空气流动带走电机工作产生的热量，避免长时间运行出现过热停机的问题。

设计过程中特意将所有内部零件做了模块化拆分，电机固定座、传动齿轮组、链轮张紧结构都可以单独拆卸调整，在方案验证阶段可以根据实际负载需求更换不同功率的内置电机，或者调整传动齿组的减速比来匹配不同的输送速度要求，不需要重新设计整个滚筒的外壳结构。输送带的张紧通过两端安装座的调节螺栓实现，张紧行程预留了足够的调整量，能补偿输送带长期运行产生的塑性伸长，不需要频繁裁剪更换输送带。端盖位置采用迷宫式密封结构，能阻挡生产环境中的粉尘、碎屑进入滚筒内部，避免传动组件出现磨损失效，在普通工业生产环境中不需要额外做密封防护改造就能直接使用。

不同于外置驱动的输送结构，这套内置滚筒方案运行时的传动噪音更低，所有传动部件都封闭在筒体内部，不会出现传动链、链轮外露夹伤操作人员的安全隐患，在人员操作密集的组装工位旁使用时安全冗余更高。整段输送单元的重心集中在筒体轴线上，安装时不需要额外做配重平衡，机架只需要满足两端轴头的支撑强度即可，大幅降低了配套机架的设计与材料成本。作为概念验证阶段的结构模型，所有配合尺寸都预留了合理的公差余量，后续细化设计时可以根据实际选用的标准件参数调整对应安装位的尺寸，快速转化为可投产的加工图纸，也可以基于这个核心结构拓展出多段拼接的长距离输送线，或者搭配转弯滚筒、顶升移栽机构组成复杂的物料输送系统。
