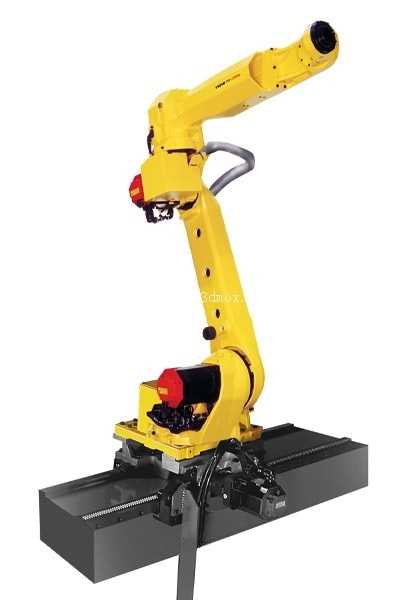

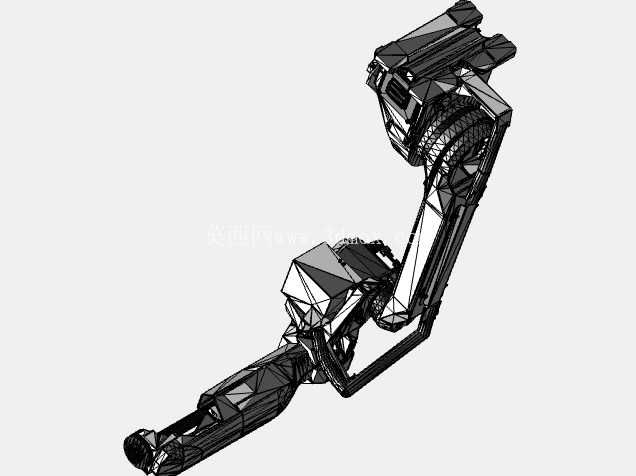

发那科M-20IA20T六轴工业机械臂结构

在压铸生产车间的高温工位旁，这款六轴机械臂的安装底座需要提前匹配现场的预埋螺栓孔位，其底座安装法兰的孔位间距经过标准化设计，可直接适配多数压铸机周边的工装台架安装基准，无需额外加工过渡连接板。从实际作业场景来看，该机械臂主要承担压铸环节的取件、喷雾、件料转运工作，可在压铸机开模后伸入模腔内部，避开模具导柱、抽芯机构的干涉区域，精准抓取成型后的压铸件，随后将工件转移至后续的切边、冷却工位，全程可替代人工完成高温、高粉尘环境下的重复作业，避免操作人员长期暴露在压铸车间的高温辐射与脱模剂挥发环境中。

从结构设计逻辑来看，该机械臂的关节布局采用了经典的六轴串联构型，大臂与小臂的长度配比经过反复校核，在2米左右的作业半径范围内可实现全姿态无死角覆盖，腕部的三个旋转关节可支持末端执行器完成任意角度的姿态调整，适配不同结构压铸件的抓取角度需求。机械臂的走线全部采用内部隐藏式设计，所有动力线缆、信号线缆均从关节内部的走线腔穿过，避免压铸车间内的铝屑飞溅、脱模剂喷淋对线缆造成腐蚀与磨损，延长设备的连续运行周期。大臂与小臂的壳体采用高强度铸铝材质加工，在保证结构刚性满足20kg额定负载抓取需求的前提下，尽可能降低臂体自身重量，减少关节伺服电机的负载扭矩，提升高速运行过程中的动态响应速度。

在安装边界方面，该机械臂的底座旋转半径控制在合理范围内，安装时只需预留底座周边不小于300mm的检修空间即可，无需占用过大的车间场地；臂体在最大伸展姿态下的最高点距离安装基准面的高度经过优化，可适配多数主流吨位压铸机的开模高度，不会出现臂体与压铸机安全门、上方的厂房管线发生干涉的情况。腕部末端的安装法兰采用标准接口尺寸，可直接适配市面上通用的气动夹爪、喷雾头、打磨头等末端执行器，无需单独定制转接法兰，缩短产线集成的调试周期。

从功能特性来看，该机械臂的关节重复定位精度可满足压铸生产中取件、放件的位置精度要求，不会出现抓取偏差导致的工件磕碰模具问题；各关节的运动速度参数经过匹配调校，在取件、转移、放件的全流程中可实现平滑的轨迹过渡，减少启停过程中的振动，保证运行过程的稳定性。针对压铸车间的高温环境，机械臂的小臂前端靠近模具的区域加装了隔热防护层，可抵御模腔开模瞬间的高温热辐射，避免长期高温烘烤导致臂体内部的密封件、线缆加速老化。在产线布局时，可根据压铸机的排布方向调整机械臂的安装角度，既可以正装在地面工装台上，也可以根据场地需求采用侧装、倒装的安装方式，只要安装基础的刚性满足要求，即可保证机械臂的运行精度不受影响。

在实际调试过程中，技术人员可根据现场的模具开模行程、取件路径提前规划机械臂的运动轨迹，在模腔内部的运动段设置低速安全区间，避免臂体与模具部件发生碰撞；在工件转移的空行程段可设置较高的运行速度，缩短单件作业的循环周期，提升压铸单元的整体生产效率。机械臂的各关节均设置了硬限位与软限位双重保护，当运行过程中出现轨迹偏差时可及时触发停机保护，避免设备损坏。
