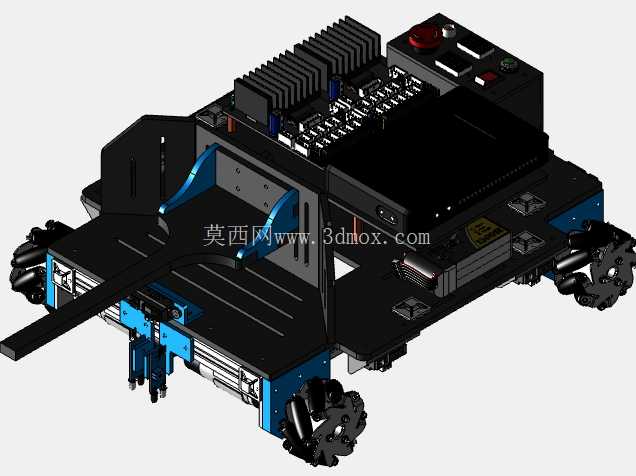

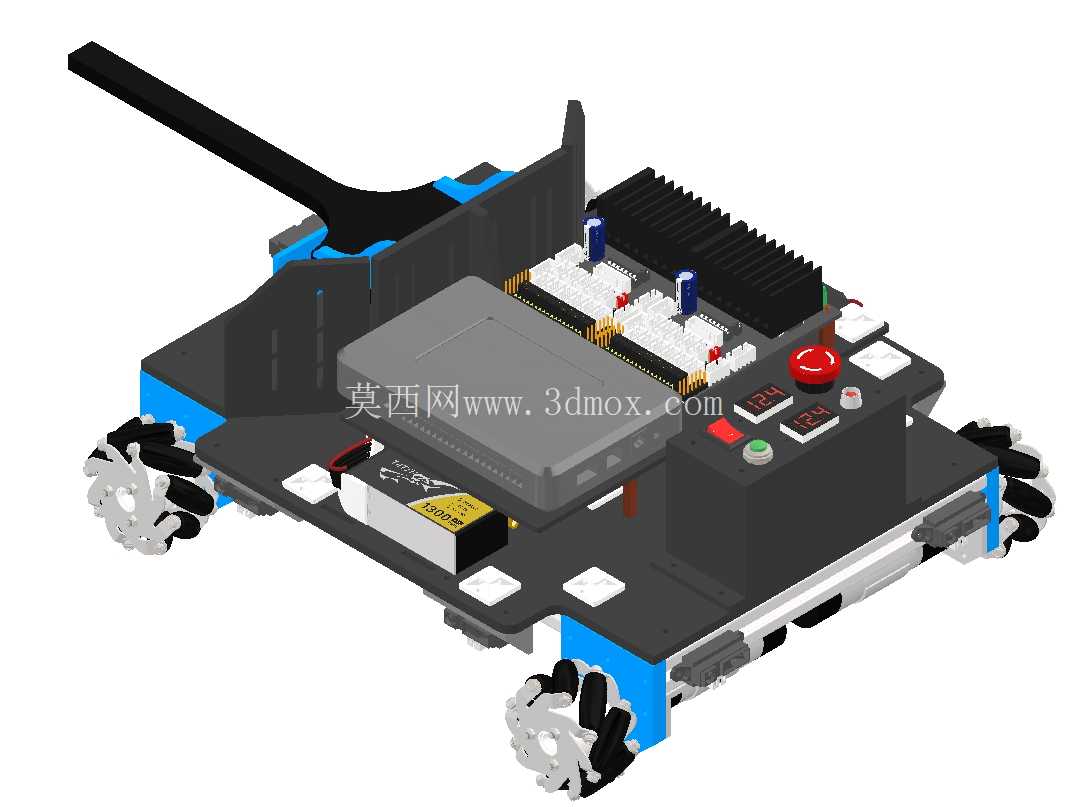

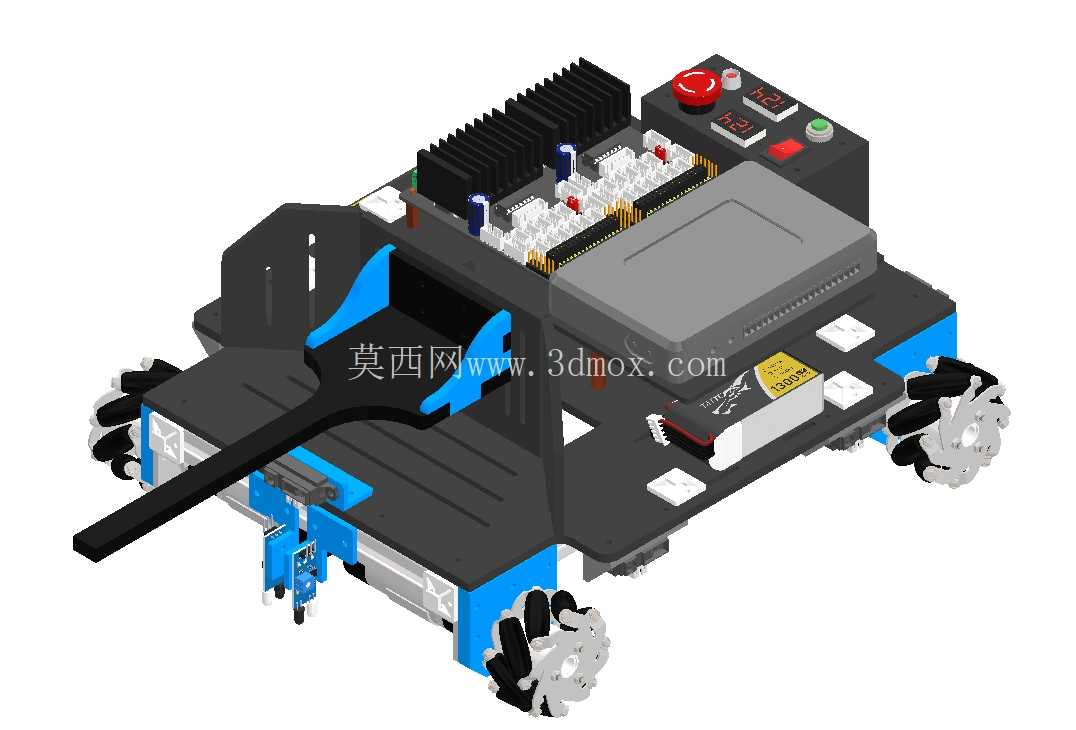

麦克纳姆轮全向移动机器人搭载NI myRIO控制单元

这款全向移动轮式载具的核心运动单元采用麦克纳姆轮布局，四个轮组分别独立驱动，依靠辊子的角度差实现平面内任意方向的平移与原地回转，无需预留传统差速底盘的转弯半径，在狭小作业空间内的机动性优势十分突出，适合在实验室物料转运、教学演示平台、小型工位间工件配送等场景下使用。底盘框架采用分层式结构设计，底层为轮组安装基板，预留了驱动电机的安装定位孔与走线槽位，中层布置控制核心与供电模块，上层预留了功能扩展安装面，可根据实际作业需求加装机械臂、载物台、传感器支架等外设，安装孔位采用标准间距排布，方便后续功能拓展时的快速装调。

控制单元搭载NI myRIO嵌入式控制模块，模块通过定位柱固定在中层安装板上，周边预留了足够的散热空间，顶部的散热鳍片直接朝向车体外侧，避免长时间运行时热量堆积在车体内部；急停按钮布置在车体顶部最易触碰的边角位置，操作时无需刻意寻找按键位置，符合安全设计规范，周边的状态指示灯、接口端子均做了凸起防护，避免搬运或运行过程中磕碰损坏接口。供电模块与控制模块分层布置，中间设置绝缘隔离板，避免电源线路对控制信号产生电磁干扰，电源接口采用防呆设计，防止接插时反接损坏电路。

车体前端预留了工具安装接口，可搭载小型作业执行端，本次配置的铲状执行件可完成小型轻质物料的拾取与转运，执行件的升降通过小型直线驱动单元实现，驱动单元的安装座设置了腰型孔，可根据实际作业高度调整安装位置，适配不同高度的作业台面。轮组的安装支架采用刚性连接设计，每个轮组的驱动电机均通过法兰直接固定在底盘侧板上，传动路径短，传动间隙小，可保证全向移动时的运动精度，轮组外侧的辊子采用耐磨材质制作，可在平整的环氧地坪、硬质PVC地面上稳定运行，不会对地面造成划伤。

整车的走线全部隐藏在底盘内部的走线槽内，外部无裸露线束，避免运行过程中线束被轮组卷入或被周边障碍物刮扯，所有对外接口均布置在车体后侧，方便外接调试设备或充电时的操作，不会与前端作业执行件产生干涉。车体的外形尺寸经过紧凑化设计，整体宽度控制在常规工位通道的最小通行宽度以内，可顺利穿过标准宽度的设备检修通道，车体高度控制在低位，运行时重心偏低，加减速或急停时不会出现侧翻风险，上层安装面的负载边界经过配重核算，在额定负载范围内运行时，四个轮组的接地压力均匀，不会出现单个轮组悬空导致的运动偏差。

从结构设计角度看，这款载具的模块化程度较高，轮组、控制模块、供电模块、执行端均可单独拆卸更换，维护时无需拆解整个底盘，降低了后期运维的难度；底盘侧板采用折弯成型工艺，在保证结构刚性的同时减轻了整体重量，折弯处的加强筋设计避免了长期负载运行出现的形变，所有板件的连接位置均设置了定位止口，装配时无需反复调整位置即可保证装配精度，适合小批量制作时的快速组装。在实际调试过程中，麦克纳姆轮的辊子安装角度偏差会直接影响全向移动的精度，因此每个轮组的安装座都设置了微调结构，可在装配完成后对轮组的垂直度、平行度进行细微调整，抵消加工与装配带来的误差，保证全向移动时的运动轨迹精度。
