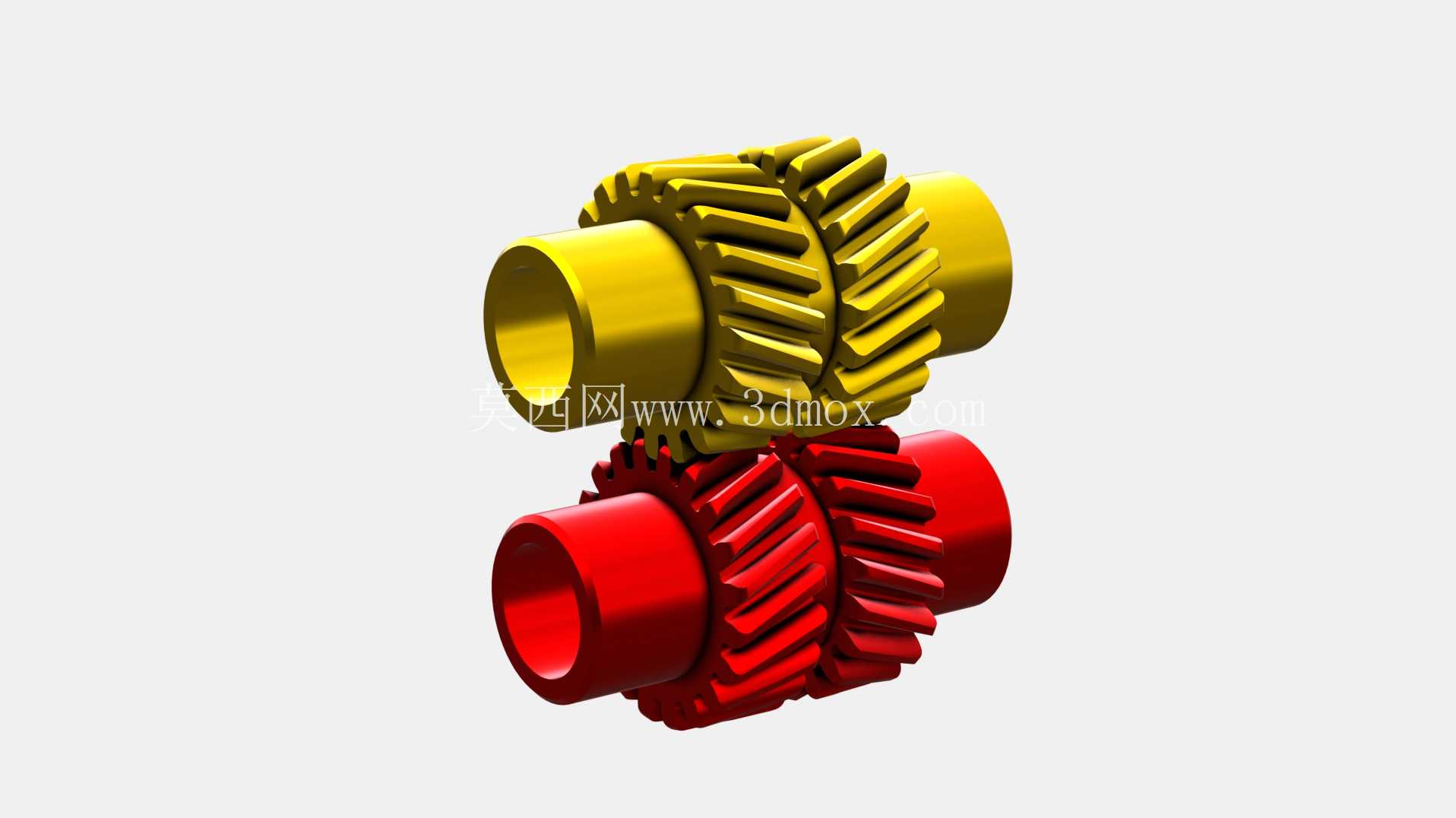

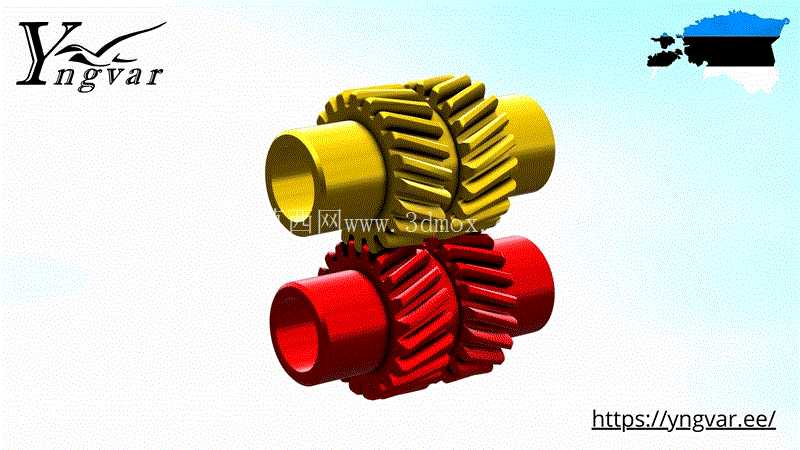

这套双斜齿轮啮合传动结构,核心应用场景集中在需要重载动力传输、同时对输出轴位置有偏移调整需求的工业设备中,常见于重型输送线的动力端、冶金设备的辅传动单元、大型农机的动力分导结构,以及部分需要紧凑布局的专用机床进给传动段。和常规定传动比的平行轴齿轮组不同,这套结构的核心设计目标并非改变传动速比,而是在不中断动力传输、不额外增加中间惰轮的前提下,将输入轴的动力平稳传递到平行偏移的输出轴上,部分工况下可通过调整两轴的中心距、齿轮螺旋角参数,实现输出轴90度以内的位置偏移适配,省去额外的换向齿轮组,大幅压缩传动段的整体安装空间。

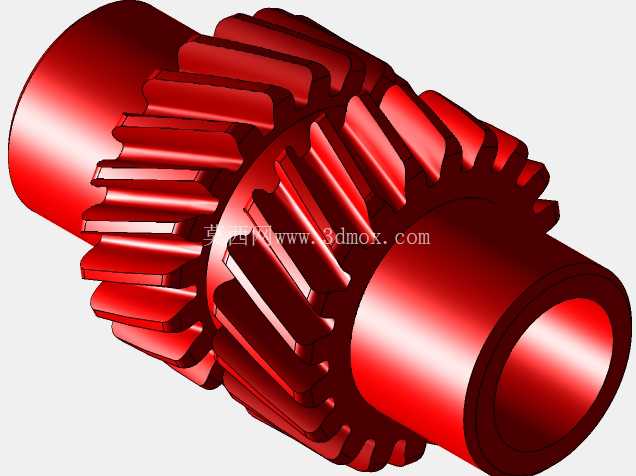

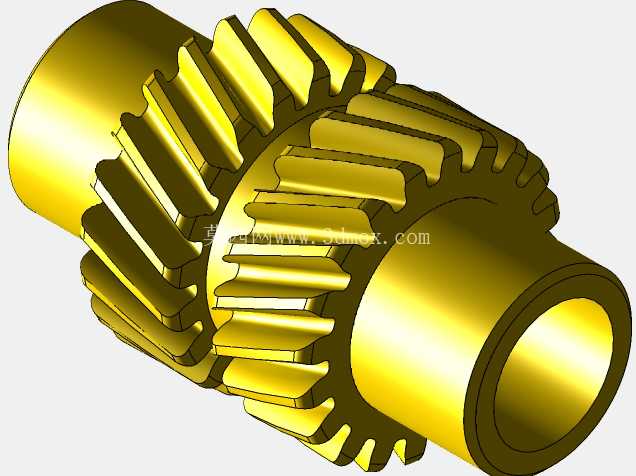

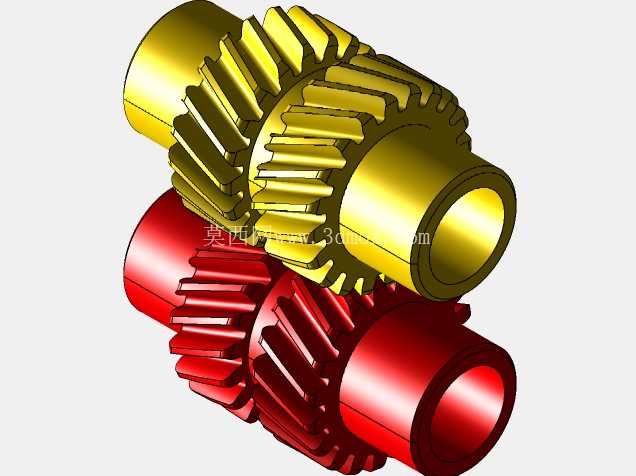

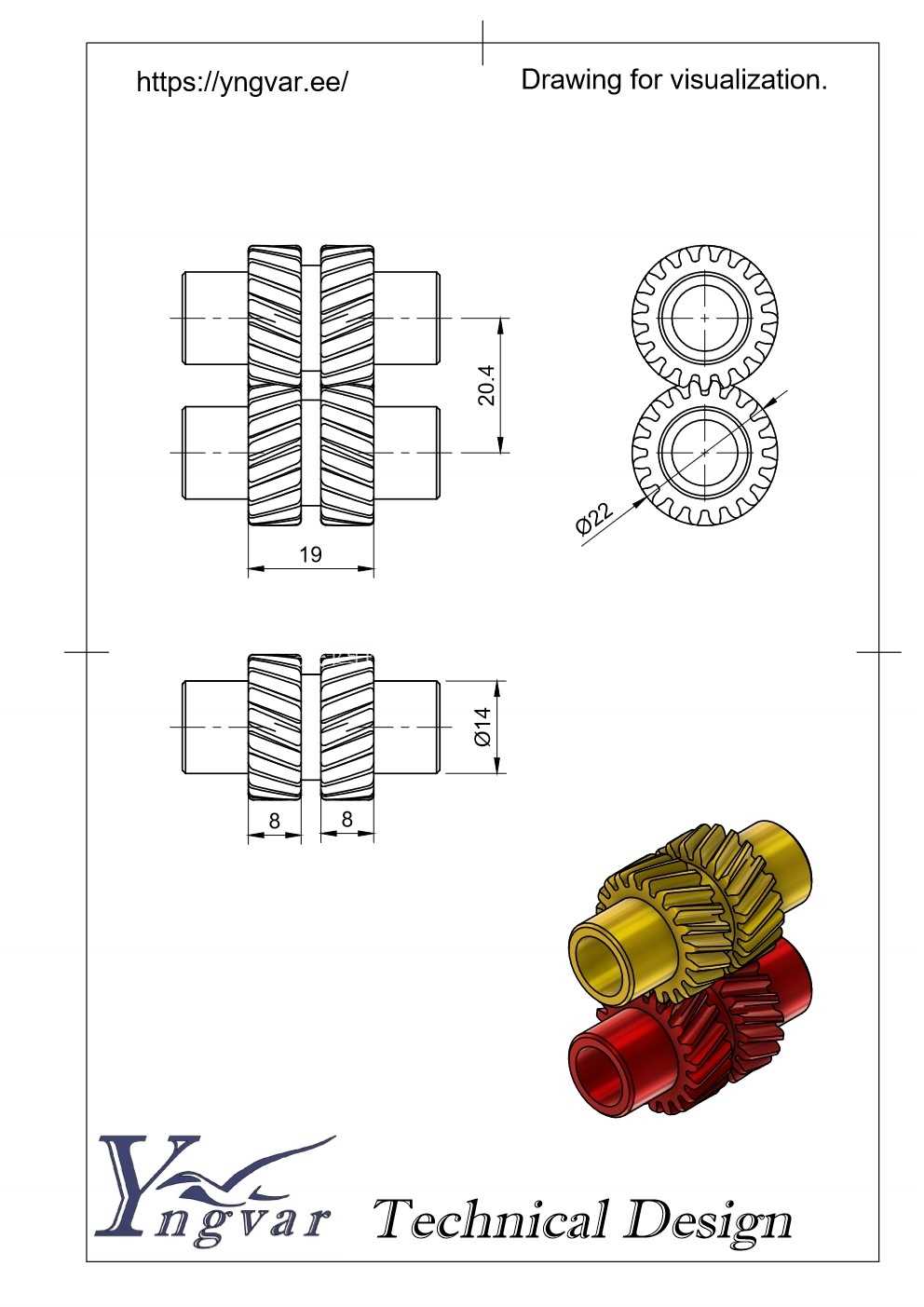

从结构设计逻辑来看,两个啮合的齿轮均采用斜齿结构,相比直齿圆柱齿轮,斜齿啮合过程中轮齿是逐步进入、逐步退出啮合状态,重合度更高,传动过程中的冲击、振动和噪声都能得到有效控制,完全适配大功率连续运转的工况需求。齿轮本体采用中空轴套结构,轴孔可根据配套传动轴的直径、键槽规格做适配调整,安装时无需额外加装转接轴套,直接通过平键与传动轴实现周向固定,轴向可通过轴端挡圈、锁紧螺母完成限位,安装边界可根据不同设备的腔体空间调整齿轮的齿宽、分度圆直径参数,两轴的中心距公差需控制在IT7级精度范围内,避免因中心距偏差导致的齿面接触应力过大、啮合间隙异常等问题。
在实际功能表现上,这套双齿轮传动结构可承载的额定扭矩远高于同模数的直齿轮组,轮齿啮合过程中同时参与受力的齿对数更多,单齿承受的载荷更小,齿面磨损更均匀,长期连续运转下的使用寿命更长。设计过程中需重点校核螺旋角的匹配精度,两个啮合齿轮的螺旋角大小相等、旋向相反,确保啮合时齿面能够完全贴合,避免出现偏载、点蚀等早期失效问题;齿向公差、齿形公差需满足8级精度以上要求,针对重载应用场景,还可对齿面做渗碳淬火处理,提升齿面硬度与接触疲劳强度。
实际选型适配时,可根据设备的输入转速、额定传输扭矩调整齿轮模数,常规重载工况下模数选取范围在4-8之间,齿宽系数取0.4-0.6,既保证足够的承载能力,又避免齿宽过大导致的轴向力过大问题;由于斜齿轮传动过程中会产生轴向分力,配套的轴承需选用能够承受径向与轴向联合载荷的角接触球轴承或圆锥滚子轴承,安装时预留合适的轴向游隙,抵消传动过程中的轴向窜动。这套结构尤其适合安装空间受限、无法布置多级换向齿轮组的设备场景,在保证传动效率稳定在98%以上的前提下,完成动力输出位置的偏移调整,相比采用锥齿轮换向的结构,加工难度更低、装配调整更简便,后期维护成本也更低,日常运维仅需定期检查齿面润滑状态、啮合间隙即可,无需频繁拆解调整。
