ABENICS双自由度关节齿轮驱动模块

这套驱动模块的核心设计逻辑，是基于ABENICS无间隙传动构型做的工程化落地，区别于传统单自由度齿轮传动箱，它能在紧凑的安装空间内实现两个正交方向的旋转动力输出，解决了传统多轴传动需要多套独立减速单元堆叠、占用空间大、传动回差累积的痛点。从实际应用场景来看，这类结构最先适配的是协作机器人的关节单元、精密变位工装的动力端、以及需要小空间多自由度调姿的自动化设备末端，尤其是在对传动回差有严格要求的装配工位，传统谐波减速器搭配正交锥齿轮的方案不仅成本高，而且轴向尺寸很难压缩到150mm以内，这套模块通过错列布置的斜齿轮与蜗轮蜗杆组合，把两个输入轴的动力通过中间耦合齿轮组传递到输出端，在没有额外增加箱体宽度的前提下，实现了两个自由度的独立或联动输出。

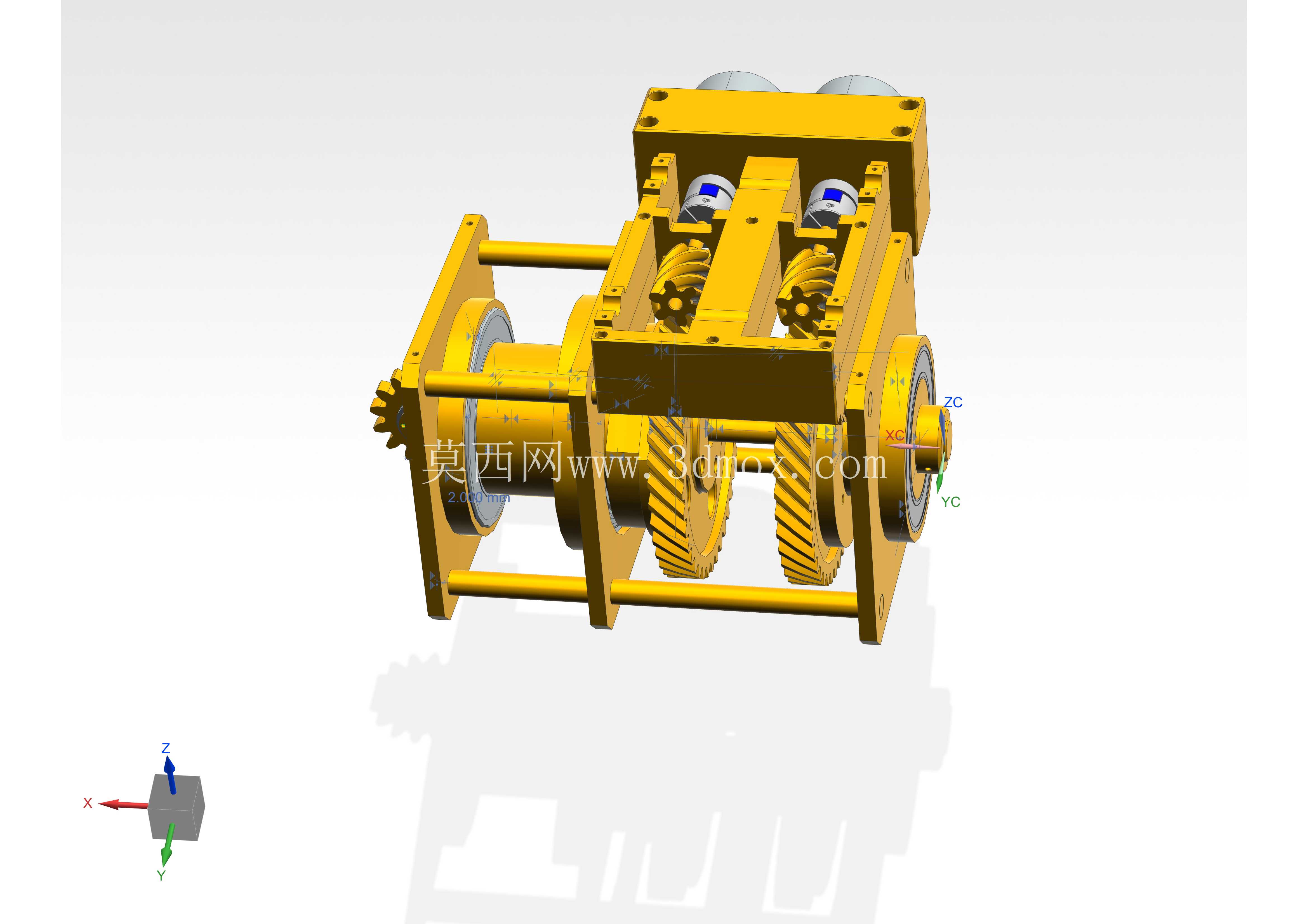

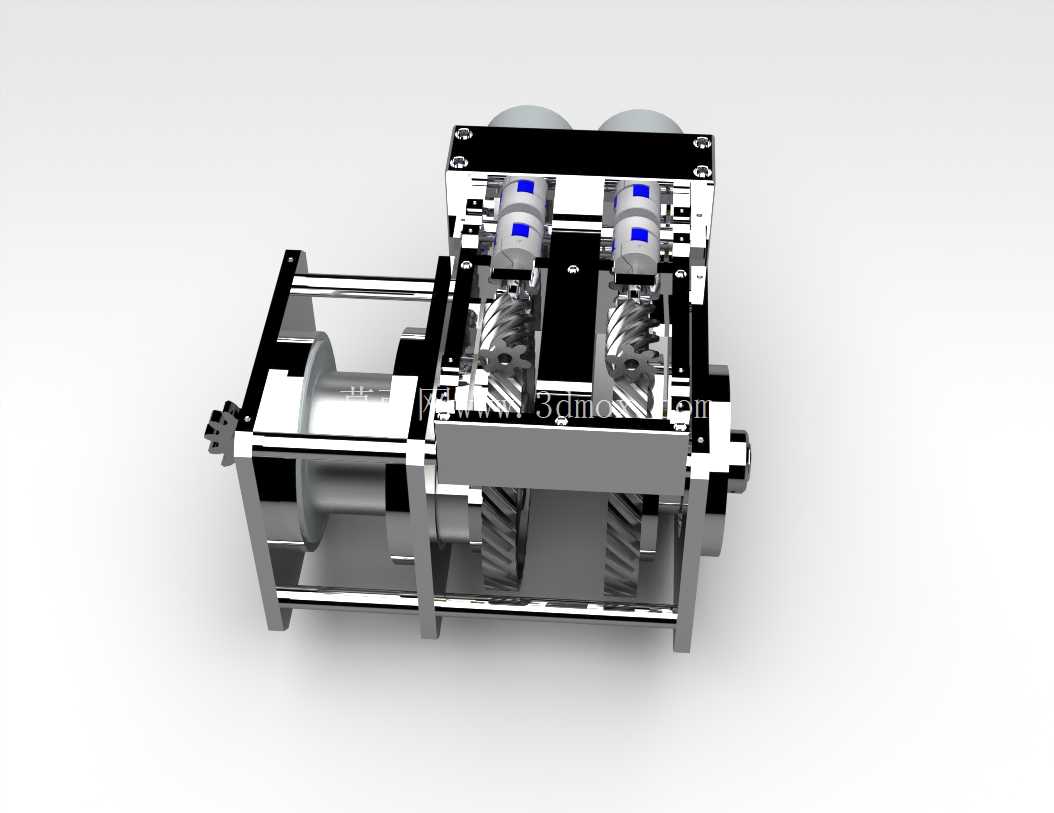

从结构设计思路上看，模块的箱体采用分体式框架结构，四根平行的光轴支撑柱把前后端板连接成刚性整体，既保证了齿轮啮合的同轴度精度，又省去了整体式箱体的复杂加工工序，装配时可以依次把齿轮轴、轴承、隔套从侧面装入，最后锁紧端板固定螺钉即可完成主体装配，维护时不需要完全拆解整个箱体，只需要拆开对应侧的端板就能更换磨损的齿轮件。齿轮组全部采用斜齿设计，相比直齿传动啮合重合度更高，传动过程中冲击更小，噪音更低，两个输入轴端预留了标准电机安装法兰，可以直接适配42/57系列伺服或步进电机，不需要额外做转接法兰，输入轴端的轴承采用成对安装的角接触球轴承，能同时承受径向力和轴向的蜗杆传动分力，避免长时间运行后出现轴窜动导致的啮合间隙变大。

安装边界方面，模块整体的安装基准在前端输出法兰的端面，法兰上预留了4个均布的M6安装螺纹孔，输出轴采用带键槽的实心轴设计，轴径16mm，伸出长度25mm，可以直接连接负载摆臂或者转接其他执行元件；后端的两个输入轴中心距为60mm，轴端为8mm直径的光轴带D型切边，和电机轴连接时可以用抱紧式联轴器直接固定，不需要额外加工键槽。整个模块的外形轮廓控制在长180mm、宽120mm、高140mm的范围内，重量约4.2kg，在输出扭矩方面，单自由度额定输出扭矩可以达到15N·m，联动输出时可以承受10N·m的复合载荷，完全满足小型协作关节、精密变位台的负载需求。

在实际使用中，这套模块的传动间隙可以通过调整中间惰轮的偏心安装座来补偿，出厂时可以把回差控制在0.1度以内，长时间运行出现磨损后，只需要微调偏心座的角度就能重新消除间隙，不需要更换齿轮零件，大幅降低了维护成本。和传统的双自由度传动方案相比，它没有采用正交锥齿轮的垂直布置结构，所有齿轮轴都保持平行布置，加工时只需要一次装夹就能完成箱体上所有轴孔的加工，孔位同轴度和位置度更容易保证，加工成本比锥齿轮方案降低40%左右，而且平行轴的齿轮采购成本也远低于高精度锥齿轮，适合小批量自动化设备的配套使用。另外模块的润滑采用脂润滑方式，箱体内部预留了润滑脂填充腔，端板处安装了骨架油封防止润滑脂泄漏，正常使用情况下可以做到2年免维护，不需要定期补充润滑剂，适合在无尘车间、洁净装配线这类不方便频繁维护的场景下使用。
